Однослойные и двухслойные стены бассейнов

Наверх

Конструкции бассейнов || Требования к воде для бассейнов || Циркуляция воды в ванне бассейна || Особенности строительства помещений для бассейнов || Строительство бассейнов || Отопление, подогрев и вентиляция бассейнов || Пруды || Фонтаны и электрооборудование водоемов



Наружные стены бассейна

Однослойная наружная стена без паронепроницаемого слоя. Однослойная наружная стена, как было показано выше, имеет дождезащитную внешнюю оболочку, которая без воздушного зазора крепится к каменной кладке или к теплоизоляционному слою, причем внешняя оболочка не должна препятствовать диффундированию воздуха. Чтобы в однослойной наружной стене без вентилируемой наружной облицовки обойтись без паронепроницаемого слоя, ее следует возводить из стеновых материалов с хорошими теплоизоляционными свойствами. Обычно дополнительные теплоизоляционные слои сопротивляются диффузии слабее, чем каменная кладка, поэтому при укладке теплоизоляции на внутренней стороне стены требуется устройство паронепроницаемого слоя; укладка дополнительной теплоизоляции с наружной стороны стены непосредственно под штукатуркой требует применения полимерной штукатурки, усиленной тканью, которая из-за высокого сопротивления диффузии обусловливает устройство паронепроницаемого слоя на внутренней стороне стены даже тогда, когда в качестве стенового материала используют диффузиестойкий бетон. Вышесказанное не относится к конструкциям стен: из камней толщиной 30 см с высокой теплоизоляционной способностью и узкими швами (плоские газобетонные блоки на тонком клеевом слое); из каменной кладки толщиной 36,5 см из газобетонных кирпичей или «Поротона», легких пемзовых камней или других камней с высокой теплоизоляционной способностью, уложенных на теплоизолирующем легком растворе, и отштукатуренных теплоизолирующей штукатуркой, не препятствующей диффузии (рис. 39).

Конструкции наружных стен

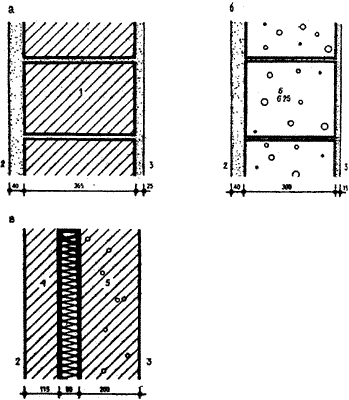

Рис. 39. Конструкции наружных стен:
а - однослойная стена без паронепроницаемого слоя - кладка облегченных поротоновых блоков с плотностью 700 кг/м3 на теплоизолирующем растворе; б - однослойная стена без паронепроницаемого слоя - газобетонные блоки толщиной 30 см; в - однослойная стена без паронепроницаемого слоя с внешней облицовкой из дырчатого кирпича;
1 - поротон; 2 - наружная сторона; 3 - внутренняя сторона; 4 - дырчатый кирпич; 5 - железобетон; 6 - газобетон

Однослойная наружная стена с паронепроницаемым слоем. Наружные стены с паронепроницаемым слоем (алюминиевая фольга толщиной 0,1 мм), расположенным в соответствии с теплотехническими требованиями, могут иметь произвольный состав слоев (рис. 40).

Стена с внутренней полистирольной теплоизоляцией и паронепроницаемым слоем. Швы перекрыты алюминиевой лентой
Рис. 40. Стена с внутренней полистирольной теплоизоляцией и паронепроницаемым слоем. Швы перекрыты алюминиевой лентой:
1 - дырчатый кирпич; 2 - наружная сторона; 3 - внутренняя сторона

При этом важно лишь не превышать допустимых значений теплоизолирующей способности слоев, находящихся с внутренней стороны паронепроницаемого слоя, включая граничную воздушную прослойку. При температуре в помещении 30°С и относительной влажности 65% максимальная теплоизолирующая способность слоев на внутренней стороне пароизоляции должна составлять 18—20% полной теплоизоляции стены. Иначе обстоит дело, когда вместо металлической фольги применяют другие материалы: покрытия из полимеров, полиэтиленовые пленки, уплотнительные ленты и битумные материалы. Эти материалы значительно снижают проникание пара, но не являются паронепроницаемыми. Такую стеновую конструкцию следует отнести к «однослойным элементам без паронепроницаемого слоя», требующим диффузионного расчета. В качестве полноценной пароизоляции можно использовать следующие материалы: металлические пленки толщиной 0,1—0,2 мм гладкие или сернистые со щелочестойким покрытием, укладывают по пеностирольному основанию на клеевом лаке контактным способом; пенополистирольные плиты различной толщины с заранее нанесенной металлической фольгой толщиной 0,1—0,2 мм, гладкие или зернистые, со щелочестойким покрытием; укладывают на строительном клее с заделкой швов алюминиевыми лентами; пенополиуретановые плиты толщиной 2—5 см с заранее нанесенной металлической пленкой (рис. 41).

Железобетонная стена с внутренней теплоизоляцией из пенополиуретана и паронепроницаемой алюминиевой пленкой
Рис. 41. Железобетонная стена с внутренней теплоизоляцией из пенополиуретана и паронепроницаемой алюминиевой пленкой:
1 - стяжка; 2 - водонепроницаемый железобетон; 3 - пенополиуретан; 4 - паронепроницаемый слой; 5 - наружная сторона; 6 - внутренняя сторона

Алюминиевая фольга толщиной 0,1 мм с бумажным или битумным слоем или полимерной пленкой. Паронепроницаемый слой должен быть надежно связан с примыкающими строительными элементами и по возможности на 20-30 см заходить на соседние конструкции. Если пароизоляция сблокирована с внутренней теплоизоляцией, то крепление к другим элементам должно выполняться с учетом образования тепловых мостиков. Однако основной проблемой наружных стен с пароизоляционным слоем является устройство декоративной внутренней облицовки. Проще всего этот вопрос решается при применении облицовки (рис. 42), имеющей собственную устойчивость без креплений, проходящих сквозь паронепроницаемый слой.

Многослойная массивная стена с паронепроницаемым слоем и внутренней облицовочной кладкой из сплошных полимерных блоков
Рис. 42. Многослойная массивная стена с паронепроницаемым слоем и внутренней облицовочной кладкой из сплошных полимерных блоков:
1 - лицевой бетон; 2 - стиропор; 3 - сплошные полимерные блоки; 4 - штукатурка

Двухслойная наружная стена с вентилируемой внешней облицовкой. Наружная стена с вентилируемой облицовкой имеет ряд достоинств: внешний экран, отражающий дождь, не участвует в диффузионных процессах, водяной пар, диффундировавший сквозь стену, отводится вентилируемым слоем, а точечное крепление облицовки предотвращает распространение трещин (рис. 43).

Стена с вентилируемой наружной облицовкой из асбестоцементных плит
Рис. 43. Стена с вентилируемой наружной облицовкой из асбестоцементных плит:
1 - поротон; 2 - наружная сторона; 3 - внутренняя сторона

Скорость воздуха в проветриваемом пространстве относительно невелика и теплопотери меньше, чем а однослойных стенах, поэтому можно уменьшить толщину теплоизоляции, даже не учитывая сухого состояния стены. Не следует заполнять полое пространство «водоотталкивающими» материалами: это препятствует проветриванию, следовательно, и отводу диффундировавшей влаги, хотя и повышает защитные свойства «дождевого экрана» (рис. 44). Кроме того, гидрофобные засыпки имеют замкнутые поры, удерживающие влагу, которая в дальнейшем проникает внутрь стены. По тем же соображениям не рекомендуется применять так называемые плиты с воздушной прослойкой (рис. 45).

Двухслойная наружная стена из кирпича с теплоизоляцией. Толщина воздушной прослойки 40 мм. Облицовочная стенка прикреплена к основной кладке анкерами
Рис. 44. Двухслойная наружная стена из кирпича с теплоизоляцией. Толщина воздушной прослойки 40 мм. Облицовочная стенка прикреплена к основной кладке анкерами:
1 - наружная часть стены с вентилированием; 2 - наружная сторона; 3 - внутренняя сторона

Варианты наружной стены из плит с воздушной прослойкой

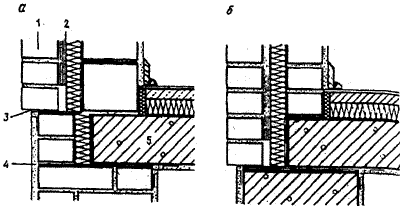

Рис. 45. Варианты наружной стены из плит с воздушной прослойкой:
а - вариант конструкции, показанный на рис. 44; б - другой вариант;
1 - облицовка; 2 - плита с воздушной прослойкой; 3 - открытые стыки швов; 4 - гидроизоляция; 5 - бетонная плита

Вентилируемая облицовка служит лишь дождевым экраном, но не ограждением помещения; ограждающей конструкцией служит стена, расположенная за дождевым экраном, представляющая собой нормальную однослойную стену без водозащитной внешней рубашки. Теплоизоляцию можно укладывать на внешнюю сторону несущих конструкций, которые должны отвечать требованиям статического расчета. Сохраняется требование о воздухонепроницаемости деревянных ограждающих конструкций, что может быть выполнено путем наклейки на поверхность элементов полиэтиленовой пленки или аналогичных материалов. Воздухонепроницаемостью также должны обладать узлы крепления окон, дверей и т.д. Ширина сплошного зазора между облицовкой и стеной должна составлять не менее 20 мм, а лучше 40 мм. Наружный экран может быть выполнен из различных водонепроницаемых материалов: стенка из каменных плитных материалов, асбестоцементные плиты (плоские, волнистые); фасадные прислонные керамические плитки в виде «обоев»; цветные полиэфирные стекловолокнистые плиты с крошкой из естественных камней; поливинилхлоридные профили или фасонные детали; листовые элементы из тонколистовой меди, цинка, легированных сталей и алюминиевых сплавов; естественные камни с анкеровкой из легированной стали; древесина в виде профилей или гонта с естественной окраской или покрытие лаком.

Устройство наружной оболочки двухслойной стены. Наружная оболочка должна служить вентилируемым дождевым экраном ограждающего стенового элемента с теплоизоляционным слоем. Проникание атмосферной влаги через наружный экран не представляет опасности, поскольку она не попадает на конструктивные элементы, находящихся за экраном (например, теплоизоляционные слои, кирпичную кладку), благодаря воздушной прослойке между экраном и телом стены.

Для функционирования наружной оболочки важно обеспечить беспрепятственность вентилирования. Толщина воздушной прослойки должна составлять не менее 20 мм при контакте с наружным воздухом по всей ширине стены сверху и снизу; вентилируемая зона не должна прерываться навесными строительными деталями (обшивка, свес карниза и т.д.). Толщина воздушной прослойки не должна превышать 60 мм, а в зданиях более двух этажей — 40 мм по требованиям пожарной безопасности. Горизонтальную обшивку рекомендуется выполнять в два слоя с укладкой между ними теплоизоляции требуемой толщины.

Ограждение внутренних помещений от внешнего воздуха достигается не за счет наружной оболочки, а за счет тела стены, расположенного за оболочкой. Поэтому оконные блоки всегда крепят к основной стене. Дождевой экран защищает узлы примыкания от прямого воздействия атмосферных осадков. Облицовка наружной стены не должна обладать воздухонепроницаемостью, а лишь предохранять от попадания дождевых струй на теплоизоляцию и в проемы основной стены. Вода, проникшая через экран, должна стекать по обратной стороне облицовки в воздушной прослойке.

Теплоизоляцию наиболее часто укладывают под обшивкой, к которой крепится наружная оболочка, тепловые мостики, образуемые деревянной обшивкой, относительно безопасны. Облегченные древесноволокнистые плиты можно укладывать под обшивкой без применения других теплоизоляционных материалов, причем плотного прилегания плит не требуется, что значительно упрощает укладку. Рекомендуется применять теплоизоляцию с небольшим сопротивлением диффузии, например самый дешевый стиропор низших сортов; не следует применять необработанную древесину.
