Утепленная кровля

Наверх

Конструкции бассейнов || Требования к воде для бассейнов || Циркуляция воды в ванне бассейна || Особенности строительства помещений для бассейнов || Строительство бассейнов || Отопление, подогрев и вентиляция бассейнов || Пруды || Фонтаны и электрооборудование водоемов



Междуэтажные перекрытия

Конструкция теплой кровли показана на рис. 50 и 51. При этом важно, чтобы паронепроницаемый слой находился в нужном месте; эффективность теплоизоляции слоев, расположенных за паронепроницаемым слоем, не должна превышать 13,5% суммарной теплоизоляции покрытия. Подвесные потолки необходимо вентилировать через торцевые отверстия, если пространство между покрытием и подвесным потолком не используется в качестве приточного вентиляционного канала. В противном случае требуется особый теплоизоляционный слой с наружной стороны. Массивное покрытие, применяемое в качестве нижнего слоя при устройстве теплой кровати, следует рассматривать как теплоизоляцию, в связи с чем возможна укладка паронепроницаемого слоя сверху его, где нет опасности его повреждения.

Конструкция тепловой кровли покрытия по деревянным балкам. Торец покрытия должен вентилироваться, чтобы предотвратить появление конденсата из-за конвекции водяного пара
Рис. 50. Конструкция тепловой кровли покрытия по деревянным балкам. Торец покрытия должен вентилироваться, чтобы предотвратить появление конденсата из-за конвекции водяного пара

Легкая однослойная теплая кровля по металлической несущей конструкции
Рис. 51. Легкая однослойная теплая кровля по металлической несущей конструкции

Массивные покрытия со временем прогибаются, так как продольных деформаций, вызванных изменениями температуры, невозможно полностью избежать даже при устройстве специальной теплоизоляции. Поэтому край покрытия должен иметь шарнирную опору. Однослойные теплые кровли по легким несущим конструкциям обычно выполняют как массивные теплые кровли (рис. 50), паронепроницаемый слой укладывают на несущее основание из древесины или металла (рис. 51). Для защиты кровельного ковра рекомендуется гравийная засыпка толщиной 5 см, одновременно повышающая жесткость покрытия. Критической точкой легкой однослойной теплой кровли является воздухонепроницаемость узла соединения со стеной; проникание теплого влажного воздуха к свесу кровли приводит к образованию конденсата. Двухслойные теплые кровли, выполненные в виде облегченных конструкций, часто являются нефункционирующими холодными кровлями, у которых нижним слоем служит пароизоляция (рис. 52).

Двухслойная плоская теплая кровля с принудительным вентилированием. Паронепроницаемый слой с внутренней стороны уложен на сплошной несущей плите и связан со стеной
Рис. 52. Двухслойная плоская теплая кровля с принудительным вентилированием. Паронепроницаемый слой с внутренней стороны уложен на сплошной несущей плите и связан со стеной

Покрытие в виде "обратной конструкции" на примере террасы. Плиты не должны опираться непосредственно на теплоизоляцию, чтобы не препятствовать диффузии воздуха
Рис. 53. Покрытие в виде "обратной конструкции" на примере террасы. Плиты не должны опираться непосредственно на теплоизоляцию, чтобы не препятствовать диффузии воздуха

В качестве пароизоляции часто применяют алюминиевую пленку, которая более чувствительна к деформациям, чем кровельные ленты с алюминиевыми вкладышами в однослойной теплой кровле. К особым конструктивным решениям можно отнести «Перевернутое покрытие», где пароизоляция не нужна или составляет одно целое с гидроизоляцией (рис. 53) и сборное покрытие с металлическим паронепроницаемым слоем, который уплотняют при установке (рис. 54). Для удаления воды с теплой кровли (уклон не менее 3%) используют внутренний водоотвод, причем водоотводный стояк должен иметь теплоизоляцию на расстоянии не менее 1 м (лучше 2 м) от поверхности покрытия (рис. 55). Конструкция вентилируемого конька крыши дана на рис. 56.

Сборное покрытие
Рис. 54. Сборное покрытие:
1 - забетонированный профиль из оцинкованной полосовой стали; 2 - гидроизоляционная лента; 3 - крепежный профиль с шагом 50 см; 4 - теплоизоляция; 5 - кровля с выравнивающим слоем; 6 - гравийная засыпка; 7 - шарнирная опора; 8 - штукатурка; 9 - железобетонная плита; 10 - паронепроницаемый слой; 11 - профиль, формирующий шов

Теплоизоляция стояка предотвращает разрушения, вызываемые конденсатом
Рис. 55. Теплоизоляция стояка предотвращает разрушения, вызываемые конденсатом:
1 - битумный картон; 2 - теплоизоляция; 3 - паронепроницаемый слой; 4 - покрытие; 5 - штукатурка; 6 - изолирующий колпак; 7 - насадка водостока; 8 - теплоизоляция стояка

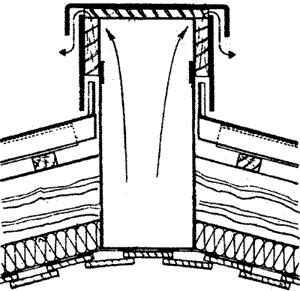

Вентилирование в коньке
Рис. 56. Вентилирование в коньке
