Циркуляция воды в ванне бассейна

Наверх

Конструкции бассейнов || Требования к воде для бассейнов || Циркуляция воды в ванне бассейна || Особенности строительства помещений для бассейнов || Строительство бассейнов || Отопление, подогрев и вентиляция бассейнов || Пруды || Фонтаны и электрооборудование водоемов

Химические препараты для обработки воды

Наряду с применением фильтров и химических препаратов большое значение для обеспечения чистоты бассейна имеет правильная циркуляция воды. Перемещение водной массы должно обеспечивать постоянное удаление грязной воды через сливные трубы (скиммеры) и поступление чистой (очищенной) воды через подающие трубы (сопла). Этот процесс предусматривает два способа циркуляции — на основе вытеснения и на основе перемешивания. Принцип вытеснения заключается в вытеснении загрязненной воды из ванны в пенные корытца потоком чистой воды. При этом способе необходимо обеспечить равномерный поток чистой воды с днища ванны с возможно большей его площади. Сложнее создать такой поток при размещении труб (сопел), подающих воду, в стенках ванны. Оба способа циркуляции воды имеют недостатки, поэтому оптимальным решением является сочетание принципа вытеснения с перемешиванием. Виды прохождения потоков воды в зависимости от расположения труб подачи воды и сливных труб необходимо видеть, поэтому лучше всего это представить на рисунках. В них трубы подачи обозначены цифрой 1, а сливные трубы (скиммеры) — цифрой 2 (рис. 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31).

Равномерность прохождения потока воды предполагает равные скорости подачи воды на всех водоподающих отверстиях, что достигается унификацией сечений подающих трубопроводов и расположением их в одной горизонтальной плоскости. Следует иметь в виду, что число подающих трубопроводов (сопел) зависит от выбора системы пропуска воды и объема циркуляции. Увеличение числа сопел приводит к более равномерному распределению потока, но уменьшает объем подаваемой воды на одно подающее отверстие и, следовательно, уменьшает скорость подаваемой воды. Как правило, для системы перемешивания используют сопло с внутренним диаметром 40 мм из расчета пропуска 30—60 м3 воды, для системы вытеснения — соответственно с внутренним диаметром 80 мм на каждые 10—20 м2 поверхности воды и 1 м канала в днище ванны на каждые 2,5—5 м2 поверхности воды.

Схема циркуляции воды по принципу вытеснения. Вертикальный поток образуется при водоподводящем желобе
Рис. 20. Схема циркуляции воды по принципу вытеснения. Вертикальный поток образуется при водоподводящем желобе

Схема циркуляции воды по принципу перемешивания. Водопропускные сопла размещены на боковых стенках
Рис. 21. Схема циркуляции воды по принципу перемешивания. Водопропускные сопла размещены на боковых стенках

Схема циркуляции воды по принципу вытеснения. Пример решения бассейна на одну семью. Вертикальный поток воды образуется при водоподводящем желобе на дне и устройстве одностороннего пенного корытца
Рис. 22. Схема циркуляции воды по принципу вытеснения. Пример решения бассейна на одну семью. Вертикальный поток воды образуется при водоподводящем желобе на дне и устройстве одностороннего пенного корытца

Схема циркуляции по принципу перемешивания. Водопропускные сопла размещены на боковой стенке. При продольном прохождении воды и устройстве пенного корытца с одной стороны значительно уменьшается возможность образования водяных валков
Рис. 23. Схема циркуляции по принципу перемешивания. Водопропускные сопла размещены на боковой стенке. При продольном прохождении воды и устройстве пенного корытца с одной стороны значительно уменьшается возможность образования водяных валков

Типовое решение для простейших бассейнов. Водопропускные сопла размещены на боковой стенке, водозабор - через скиммер
Рис. 24. Типовое решение для простейших бассейнов. Водопропускные сопла размещены на боковой стенке, водозабор - через скиммер

Образование вертикальных водяных валков в ванне со скиммером при продольном прохождении воды (план)
Рис. 25. Образование вертикальных водяных валков в ванне со скиммером при продольном прохождении воды (план)

Образование горизонтальных водяных валков в ванне со скиммером при продольном прохождении (разрез)
Рис. 26. Образование горизонтальных водяных валков в ванне со скиммером при продольном прохождении (разрез)

Течение с обратным отскоком воды создает идеальные условия для образования горизонтальных и вертикальных водяных валков
Рис. 27. Течение с обратным отскоком воды создает идеальные условия для образования горизонтальных и вертикальных водяных валков:
а - разрез; б - план

Двойное поперечное течение
Рис. 28. Двойное поперечное течение:
а - план; б - разрез

Вертикальный поток воды с центральным водоподводящим каналом
Рис. 29. Вертикальный поток воды с центральным водоподводящим каналом:
а - план; б - разрез

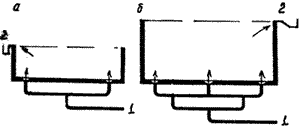

Устройство трубопроводов по системе "оленьи рога" с выводами для подачи и отвода воды
Рис. 30. Устройство трубопроводов по системе "оленьи рога" с выводами для подачи и отвода воды:
а - с двумя; б - с тремя

Пример применения распределительного коллектора большого сечения вместо системы "оленьих рогов", так как он более экономичен
Рис. 31. Пример применения распределительного коллектора большого сечения вместо системы "оленьих рогов", так как он более экономичен
