Кровли из асбестоцементных волнистых листов усиленного и унифицированного профилей

Наверх

Общие сведения о кровельных материалах. Классификация, основные требования || Основные свойства кровельных материалов || Битумные вяжущие материалы. Нефтяные битумы || Кровельные рулонные материалы || Кровельные мастики для рулонных материалов. Классификация мастик || Герметизирующие материалы || Листовые и штучные кровельные материалы. Асбестоцементные кровельные материалы || Теплоизоляционные материалы. Назначение и классификация || Материалы для выравнивающих стяжек и защитного слоя кровель || Окрасочные составы и замазки. Олифы || Минеральные вяжущие вещества. Назначение и классификация || Строительные растворы. Виды и классификация растворов || Общие сведения о крышах, кровлях и об организации кровельных работ. Классификация крыш || Подготовка оснований под кровли. Подготовка поверхности оснований || Устройство кровель из рулонных материалов. Подготовка кровельных материалов || Устройство мастичных кровель. Кровли из битумных, битумно-полимерных и полимерных мастик || Устройство кровель по панелям покрытий повышенной заводской готовности. Комплексные панели || Устройство кровель из штучных материалов. Кровли из мелкоштучных материалов || Кровли из металлочерепицы. Общие сведения || Устройство кровли из листовой стали. Подготовительные работы || Ремонт кровель. Кровли из рулонных материалов || Техника безопасности

Кровли из мелкоштучных материалов || Кровли из асбестоцементных волнистых листов обыкновенного профиля || Кровли из асбестоцементных волнистых листов усиленного и унифицированного профилей || Кровли из медных листов || Черепичные кровли || Кровли из древесных материалов || Контроль качества кровель

Кровли из асбестоцементных листов обыкновенного профиля

Листы укладывают на железобетонные предварительно напряженные прогоны таврового сечения с желобками для крепления в них крепежных крюков. Прогоны укладывают по стропилам или фермам. На прогоне 3 (рис. 110) закрепляют ходовой мостик из досок 2 шириной 110, толщиной 40 и длиной 3500 мм.

Ходовой мостик на кровле
Рис. 110. Ходовой мостик на кровле:
1 - рейка; 2, 4 - ходовые и опорные доски; 3 - бобышки; 5 - железобетонный прогон

Подготовительные работы включают обрезку углов в листах, сверление крепежных отверстий, установку в листах крепежных деталей. Отверстия в листах и конструктивных деталях сверлят ручными электрическими сверлильными машинами ИЭ-1038, используя цилиндрические сверла. Отверстия сверлят со стороны лицевой поверхности листа, пользуясь кондуктором (шаблоном), и располагают на гребнях волн по их осям. Отверстия должны быть перпендикулярны плоскости волнистого листа. Распиливают листы и детали дисковыми электроплитами ИЭ-5107А, разрезают ручными электрическими ножницами ИЭ-5405. Острые кромки в листах и конструктивных деталях опиливают рашпилем (50х500 мм). Все типы асбестоцементных листов укладывают с совмещением продольных кромок. В связи с этим в листах обрезают лишь углы. Унифицированные листы УВ-6-К и УВ-7,5-К длиной 1750 мм укладывают по прогонам по однопролетной схеме опирания, так как каждый лист кладут на два прогона с расстоянием между ними 1550 мм при том же уклоне ската. В горизонтальной проекции расстояние между осями прогонов будет 1500 мм. Усиленные листы длиной более 1750 мм укладывают на прогоны по двухпролетной схеме опирания. Каждый укороченный лист должен опираться на три прогона с пролетами по 1050 мм, удлиненный — по 1300 мм. В горизонтальной проекции расстояния между осями прогонов 1000 и 1250 мм.

Углы в листах обрезают (рис. 111), причем размер катета, откладываемого на волновой кромке листа, должен быть равен 167 мм, а катета на продольной кромке — 200 мм. Чтобы удобнее было устанавливать и поворачивать крюки, диаметр отверстия сверлят на 2...4 мм больше диаметра крюка.

Асбестоцементные волнистые листы ВУ (а) и УВ (б)
Рис. 111. Асбестоцементные волнистые листы ВУ (а) и УВ (б):
а - для укладки слева направо; б - для укладки справа налево; 1...4 - первая-четвертая кромки; У - листы для укладки в углах покрытия; Ф - листы для укладки в одном фронтонном и коньковом рядах; К - то же, в карнизном и одном фронтонном рядах; Р - листы для укладки внутри покрытия (цифры без скобок относятся к листам ВУ-1, а в скобках - к листам ВУ-2)

Перед началом монтажа асбестоцементных листов подготавливают основание, оборудование, инструменты и рабочее место. Элемент для крепления асбестоцементных листов на прогоне состоит из стального крюка, уплотнительной шайбы из гидроизола, рядовой стальной шайбы, изогнутой по профилю гребня волн, гайки. Крепежный элемент собирают на одном волнистом листе; смежные листы не имеют общих креплений.

Последовательность укладки листов. Асбестоцементные листы УВ и ВУ укладывают как слева направо, так и справа налево. При выборе направления укладки учитывают, что открытая кромка продольных стыков в листах покрытия должна располагаться на подветренной стороне. Листы укладывают параллельными рядами в направлении от одного фронтона к другому. Укладку начинают с карнизного ряда и заканчивают коньковым. Кромки 1 листов ВУ и УВ (см. рис. 111) не рекомендуется свешивать за пределы основания фронтонного свеса более чем на 120 мм; кромка 2 должна быть обращена в сторону конька. При этих условиях листы ВУ используют только для покрытия крыш в направлении слева направо. Для укладки справа налево листы приходится поворачивать таким образом, чтобы первая кромка 1 свешивалась с основания фронтонного свеса, а вторая кромка 2 была направлена в сторону карниза. В процессе укладки волнистых листов в покрытие третья накрываемая кромка 3 уложенного листа должна перекрываться первой накрывающей кромкой 1 смежного листа.

Если при устройстве кровли используют передвижной подъемный кран, его устанавливают на стропилах или фермах. Для перемещения крана в поперечном направлении служат металлические сборно-разборные инвентарные подставки с рельсовым путем, выполненным из секций длиной 3 м и массой не более 500 кг. Длину рельсового пути делают 21...24 м. Путь прокладывают от места задела на захватке до приемной площадки. Приемную площадку из дощатых щитов оборудуют за пределами рельсового пути. Для подъема волнистых листов УВ и ВУ служит строп с жесткими захватами, шарнирно закрепленными в П-образной проушине 3 (рис. 112). Стропами захватывают лист с двух сторон, при этом их концы с эластичными наконечниками заводят с низу листа во впадины волн. Строповку листа выполняет один рабочий. Поскольку листы усиленного и унифицированного профилей имеют значительную массу, их осаживают на нижеуложенный ряд рычажным домкратом (рис. 113).

Строп
Рис. 112. Строп:
1 - резиновый наконечник; 2, 6 - длинный и короткий стропы; 3 - проушина; 4 - болт с гайкой; 5 - подъемный канат; 7 - лист ВУ

Осаживание асбестоцементных листов домкратом
Рис. 113. Осаживание асбестоцементных листов домкратом:
1 - прогон; 2 - уложенный лист; 3 - надвигаемый лист; 4, 7 - верхняя и нижняя планки с упорами; 5 - рычаг; 6 - планка; 8 - шарнир

Укладка покрытия кровли из листов УВ-6-К с совмещением продольных кромок
Рис. 114. Укладка покрытия кровли из листов УВ-6-К с совмещением продольных кромок:
1 - коньковый прогон; 2 - стропильная нога; 3 - рядовой лист; 4 - фронтонный коньковый лист; 5 - крепление; 6 - сливной лист; 7 - угловой лист сливного ряда; 8 - прогон

На рис. 114 показан начальный период укладки волнистых листов УВ-6-К с совмещением продольных кромок при покрытии крыши в направлении справа налево. Карнизный свес чердачных кровель жилых и гражданских зданий выкладывают из доборных листов В-6-К. Первым в ряду укладывают один угловой лист 7 и крепят двумя крючьями (одним на второй и одним на пятой волне). Затем кладут все сливные листы 6, которые крепят двумя крючьями в том же порядке. В отличие от предыдущих последний лист крепят одним крюком на второй волне выше прогона и одним на пятой волне ниже его. После укладки листов в карнизном ряде или его части отбивают контрольную меловую линию, проходящую по гребням волн в 200 мм от ближайшей грани прогона, обращенной к коньку. Такие линии отбивают на всех рядах; на эти линии должны выходить нижние кромки листов вышеукладываемых рядов. Во втором и во всех последующих рядах, кроме конькового, первыми на правом фронтоне укладывают коньковые листы 4, после чего настилают все рядовые 3 и заканчивают на другом фронтоне листами УВ-6-К, обрезанными по типу сливных. В этих рядах листы коньковые (вдоль первого фронтона) крепят одним крюком на второй волне и одним на пятой, рядовые — одним крюком на второй волне, сливные вдоль левого фронтона (на рисунке они не показаны) — одним крюком на второй и одним на пятой.

В коньковый ряд укладывают коньковые листы 4 и заканчивают его угловым листом (необрезанным, типа УВ-6-К.). Первый коньковый лист крепят одним крюком на второй волне и одним па пятой. Все последующие коньковые листы крепят одним крюком на второй волне. Угловой лист в ряду крепят так же, как и первый. Верхние края листов конькового ряда крепят совместно с деталями покрытия самого конька. Если между косыми срезами стыкуемых листов образуется зазор более 10 мм, лист надо сдвинуть в направлении контрольной меловой линии на 3...4 мм; при этом зазор между косыми срезами должен войти в норму, в противном случае лист заменят другим. Когда косые срезы стыкуемых листов сближаются вплотную или перекрывают друг друга, зазор доводят до нормы, опиливая косые срезы на листах. Нижняя кромка листа не должна отступать от меловой линии более чем на 4 мм.

Разбивочная рейка
Рис. 115. Разбивочная рейка:
1 - трубчатый стержень; 2 - разметочная планка; 3, 5, 6 - реперы; 4 - контрольный шаблон (для косых срезов в листах ВУ); 7 - зажим

Перед укладкой в покрытие каждый лист предварительно проверяют разбивочной рейкой (рис. 115). Разбивочная рейка состоит из следующих элементов: дюралевого трубчатого стержня 1, на котором подвижно расположены два репера 3 с постоянно закрепленными на них разметочными планками 2, репера 6, на котором закреплен контрольный шаблон 4, и репера 5, являющегося постоянным упором. Все реперы на рейке могут быть закреплены винтовыми зажимами 7. Шаблоном 4 контролируют верхний угол среза в листе. Разметочные планки 2, на концах которых имеются крестообразные щели, предназначаются для отметок карандашом на гребне волны точки для сверления отверстий под крепежные крючки.

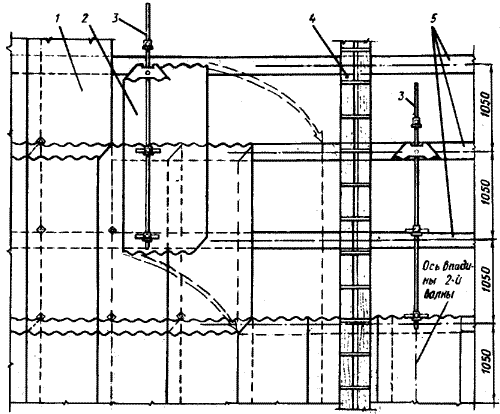

Разметка крепежных отверстий с помощью разбивочной рейки
Рис. 116. Разметка крепежных отверстий с помощью разбивочной рейки:
1 - кровля; 2 - размечаемый лист; 3 - разбивочная рейка; 4 - ходовой мостик; 5 - прогоны

Для разметки (рис. 116) разбивочную рейку 3 кладут на то место прогонов 5, где должен находиться размечаемый лист 2. Стержень рейки должен лежать посредине впадины второй волны листа в нижнем ряду, а его ось должна совпадать с осью впадины. При таком положении рейки ее контрольный шаблон косым срезом должен соприкасаться со срезанным углом вышележащего листа. Шаблон на трубчатом стержне закрепляют винтовым зажимом. Затем секторы всех реперов осаживают вдоль стержня так, чтобы они своими боковыми сторонами соприкасались с гранями прогонов, обращенных в сторону конька. Реперы так же закрепляют винтовыми зажимами. Если косой срез шаблона не совпадает со срезом листа, то определяют величину этого несоответствия. После этого разбивочную рейку снимают и переносят на приготовленный лист 2, который предварительно укладывают на кровлю 1 рядом с ходовым мостиком. Рейку 3 укладывают на этом листе во впадину второй волны так, чтобы разметочные планки и контрольный шаблон опирались на гребни волн, а верхний репер упирался в обрез листа. Далее через крестообразные щели разметочных планок на гребнях волны чертилкой или карандашом проводят две перекрещивающиеся риски и сличают правильность обрезки угла с величиной несоответствия, определенной контрольным шаблоном. Затем, если нужно, подрезают угол. В местах, отмеченных рисками, сверлят отверстия диаметром 11...12 мм. После этого лист, не переворачивая, переносят и укладывают в ряд.

Для устранения щелей в поперечных и особенно в продольных нахлестках листов УВ и ВУ рекомендуется пользоваться герметизирующей мастикой или мастикой Михайлевского. Мастику наносят деревянным шпателем на перекрываемые края листов полоской шириной 60...70 мм. Толщина слоя мастики — 6...7 мм. Чтобы заполнить зазоры между листами, перекрывающий край листа прижимают руками. После этого приступают к его креплению.

Бесчердачные крыши промышленных зданий кроют более прочными асбестоцементными доборными листами унифицированного профиля УВ-7,5-К длиной 2000 мм. Эти листы укладывают по железобетонным прогонам так же, как описано выше (см. рис. 114). Наряду с доборными листами можно укладывать более длинные листы УВ-7,5-К длиной 2500 мм. На карнизном свесе эти листы располагают как по однопролетной схеме опирания, так и по двухпролетной. В первом случае расстояние между первыми карнизными прогонами остается прежним, т. е. 1550 мм. Однако при укладке листов длиной 2500 мм пролет увеличивается до 2050 мм. Этот пролет можно уменьшить, укладывая дополнительный прогон, тогда оба полупролета будут по 1025 мм. При укладке волнистых листов ВУ длиной 2300 и 2800 мм с совмещением продольных кромок листы опирают на прогоны по двухпролетной схеме опирания (рис. 117).

Укладка покрытия из листов ВУ длиной 2300 и 2800 мм с совмещением продольных кромок
Рис. 117. Укладка покрытия из листов ВУ длиной 2300 и 2800 мм с совмещением продольных кромок:
1 - прогон; 2, 3, 6 - угловой, сливной и рядовой листы; 4 - фронтонный (коньковый) лист; 5 - крепление; 7 - стропильная нога; 8 - коньковый прогон

Направление укладки листов в этом случае принято слева направо. В остальном листы укладывают так же, как листы УВ-6-К, с совмещением продольных кромок. Количество крепежных крюков для листов всех назначений и порядок их размещения на листах показаны на рис. 117. Цифрами без скобок обозначены расстояния между прогонами для покрытия ската волнистыми листами ВУ длиной 2300 мм, в скобах — для листов ВУ длиной 2800 мм. Крепежные элементы на волнистых листах ВУ и УВ устанавливают следующим образом (рис. 118).

Сборка крюка на гребне волнистого листа
Рис. 118. Сборка крюка на гребне волнистого листа:
а - держалка; б - исходная позиция крюка перед зацеплением за валик прогона; в - положение крюка в момент зацепления за валик и после подтяжки кверху; 1 - прогон; 2 - держалка; 3 - гайка; 4 - шайба; 5 - прокладка из гидроизола; 6 - крюк; 7 - волнистый лист

На конец крюка 6 с резьбой, пропущенный через отверстие с нижней стороны листа, надевают гидроизоловую прокладку 5, затем рядовую шайбу 4 и навинчивают гайку так, чтобы она оказалась ниже пропилов на крюке. Когда лист уложен на соответствующий прогон, монтажник берет держалку 2 (рис. 118, а) и в ее зев вводит верхний конец крюка, который пропилами оказывается зажатым в держалке. Указательная риска на крюке должна быть спереди. Это положение показывает, что загнутый книзу конец крюка установлен вдоль держалки (рис. 118, б). Далее монтажник поворачивает держалку 2 вдоль гребенки и наклонным движением заводит конец крюка в желобок прогона. Подняв крюк кверху (рис. 118, в), монтажник вручную затягивает гайку. Позже гайку затягивают ключом. Перед установкой крюка поверхность прокладки, обращенную к листу, рекомендуется промазать жидкой мастикой Михайлевского.

Крепление элементов. Волнистые листы ВУ крепят разными способами с помощью крепежных крючьев, гаек и шайб. Например, на рис. 119, а показано сечение железобетонного прогона и кровли с установленным крюком и его анкерными скобами, на рис. 119, б, в — крепление листов соответственно на полках металлических прогонов — швеллера и уголка, на рис. 119, г — крепление с захватом за узкую полку деревянного прогона 15. Для защиты от коррозии гайку и резьбу на верхнем конце крюка покрывают цинковыми белилами, затертыми на натуральной олифе.

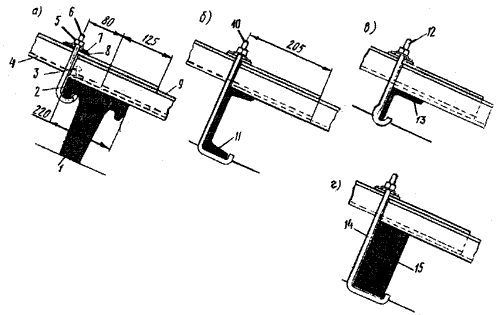

Способы крепления волнистых листов ВУ
Рис. 119. Способы крепления волнистых листов ВУ:
а - к железобетонному прогону; б - швеллеру; в - ребру полки уголка; г - деревянному прогону; 1 - прогон таврового сечения; 2 - анкерная скоба; 3 - винт; 4 - накрывающий конец листа; 5 - гайка; 6, 10, 12, 14 - крюки; 7 - шайба; 8 - гидроизоловая прокладка; 9 - накрываемый конец листа; 11 - прогон (швеллер); 13 - уголок; 15 - прогон (деревянный брус)

Анкерные скобы 2 устанавливают с промежутком 10...12 мм. Нижний загнутый конец скобы с винтом 3 заводят в желобок прогона. Далее монтажник удерживает скобку левой рукой, а правой завинчивает винт. После того как конец винта упрется в полку прогона, винт поворачивают отверткой на 1...1,5 витка и приступают к креплению второй скобы. Компенсационные швы обеспечивают волнистым листам УВ и ВУ свободную усадку по ширине при температурных колебаниях. Компенсационные швы устраивают в процессе покрытия через 6...12 м на крышах, выполняемых по способу с совмещением продольных кромок.

Компенсационный шов
Рис. 120. Компенсационный шов:
1, 4 - скобы; 2 - лотковая деталь; 3 - заклепка; 5, 7 - шайбы; 6 - винт с полукруглой головкой

Компенсационный шов (рис. 120) выполняют нахлесткой накрываемого края одного листа накрывающим краем смежного. При нахлестке кромок предусматривается возможность перемещения листов на 25...30 мм в поперечном направлении. Чтобы при этом в чердачное пространство не затекала вода, шов сверху закрывают последовательно по стоку воды лотками 2. Лотки между собой по длине сопрягают внахлестку на 200 мм.

Устройство глухого конька (а) и с вентиляционными щелями (б)
Рис. 121. Устройство глухого конька (а) и с вентиляционными щелями (б):
1 - прогон; 2 - крюк; 3 - малая переходная деталь; 4 - прижимная скоба; 5 - коньковая деталь; 6 - гайка; 7 - лист; 8, 9 - гидроизоловая и стальная шайбы; 10 - гидроизоловая заклепка; 11 - скоба; 12 - держалка

Коньки из деталей универсальной конструкции бывают двух типов: глухие и с вентиляционными щелями. В конструкции глухого конька (рис. 121, а) основанием служит железобетонный прогон 1. На его продольные ребра опираются верхние ряды из волнистых листов 7. Сверху смежные коньковые ряды покрывают малыми переходными деталями 3. Эти детали укладывают так, чтобы между отогнутыми кверху полками образовался зазор. При устройстве конька с вентиляционными щелями (рис. 121, б) конек крыши закрыт теми же элементами, что и в предыдущем варианте. Желобчатые коньки для образования воздушных щелей в отличие от предыдущего варианта, уложены в одну линию и приподняты над кровлей на 40...50 мм. Высота воздушной щели зависит от кратности смены объема воздуха в чердачном пространстве в течение 1 ч; ее определяют расчетом. Коньки устанавливают на переходных держалках 12, которые парами располагаются через четыре волны одна от другой. В свою очередь, держалки с коньками закрепляют на деталях 3 до их укладки так, чтобы заклепки находились в промежутке между гребнями волн листов УВ или ВУ. Если держалка совпадает с нахлесткой переходных деталей, то ее смещают назад или вперед на одну волну. Примыкания скатов к продольной и поперечной стенам выполняют так же, как и в кровлях из волнистых листов ВО.

Устройство настенного желоба и ендовы
Рис. 122. Устройство настенного желоба и ендовы:
1, 4 - лотки; 2 - стропильная нога; 3 - доски; 5 - обрешетка; 6 - карнизный настил; 7 - кляммера; 8 - гвоздь; 9 - настенный желоб; 10 - крюк для крепления настенного желоба

Основание под ендову выполняют из двух досок 3 (рис. 122) размером 50х350 мм, поставленных под углом друг к другу. При устройстве настенных желобов 9 карнизный настил 6 покрывают картинами из оцинкованной кровельной стали. Заготовляют и собирают картины точно так же, как и для кровель, покрываемых листовой кровельной сталью. Ширину картины выбирают таким образом, чтобы ее верхняя кромка находилась выше уровня воды при заполненном желобе. Картины перекрывают волнистыми листами с нахлесткой не менее 150 мм. Напуск волнистых листов на желоб должен быть не менее 40 мм. Волнистые листы и асбестоцементные детали крепят к обрешетке 5 гвоздями 8 размером 4х100 с антикоррозионной шляпкой, оцинкованными гвоздями или шурупами размером 5х70 мм с полукруглой головкой. Разжелобок может быть покрыт лотками 1 (рис. 122), укладываемыми на дощатое основание. Лотки устанавливают снизу вверх до укладки листов на скатах. Нижнюю кромку первого лотка подрезают по контуру карнизного свеса. Так же обрезают и последний лоток 4, укладываемый у коньковых брусов. Во всех лотках отверстия для крепления сверлят вразбежку, располагая их вдоль боковых кромок, закрываемых листами. С каждой стороны нижнего лотка сверлят по два отверстия под шурупы.

Волнистые листы, входящие в разжелобок, укладывают в покрытие без крепления и маркируют. Шнуром отбивают линии для обрезки листов, которые должны перекрывать продольные кромки уложенного лотка на 150 мм. После этого листы обрезают и крепят. Полосы для покрытия разжелобков собирают на верстаке из однолистовых картин, соединенных двойными лежачими фальцами. В зависимости от количества картины готовят вручную или на станках. Продольные кромки полосы, предназначаемые для соединения ее с рядовым покрытием, делают с учетом последующего крепления двойными лежачими фальцами, однако их на верстаке не отгибают потому, что полосу нельзя будет скатать в рулон. Углы на кромках узких сторон картины нужно срезать под углом для того, чтобы легче было заделывать утолщения. При ширине до 660 мм листы разжелобка соединяют короткими сторонами (продольные разжелобки), а при ширине более 660 мм — длинными сторонами (поперечные разжелобки). Полосу обычно заготовляют по замерам на месте на всю длину разжелобка. Готовую полосу скатывают в рулон и в таком виде подают на крышу.

Крепление стойки антенны
Рис. 123. Крепление стойки антенны:
а - крепление основания стойки; б - закрепление стойки проволочной оттяжкой; в - вырез в коньковых деталях; 1 - коньковый брус; 2 - коньковые детали; 3 - защитный фартук из оцинкованной стали; 4 - стойка антенны; 5 - державка; 6 - стяжной болт; 7 - оттяжка; 8 - уголок; 9 - болт; 10, 11 - шайбы

Стойки антенны крепят следующим образом. Стойку 4 (рис. 123, а) антенны вставляют в державку 5, закрепленную с защитным фартуком 3, который крепят к коньковому брусу 1 с помощью стяжных болтов 6. Низ державки приварен к защитному фартуку по периметру. Проволочная оттяжка 7 антенны (рис. 123, б) с помощью уголка 8 прочно закреплена стяжным болтом 9. Под закрепу ставят шайбу 10 диаметром 35 мм из прорезиненной ткани. Для того чтобы прикрепить защитный фартук к коньковому брусу, в коньковой детали делают вырез (рис. 123, в).

Организация работ. Кровли из асбестоцементных листов укладывают бригадой из 10...12 человек (4 или 5 звеньев). Ведущими рабочими бригады являются кровельщики, организованные в два или три звена. Каждое звено состоит из звеньевого (кровельщика 4-го разряда) и его помощника (кровельщика 2-го разряда). Кроме них в бригаде должны быть: одно заготовительное звено (один кровельщик 4-го и один 2-го разряда), одно транспортное (два подносчика-кровельщика 1-го разряда), один монтажник 3-го разряда и один кровельщик 3-го разряда.

Работа на захватках может быть организована двумя способами: горизонтальных захваток, длина которых равна длине ската крыши (от одного фронтона к другому), а ширина их обычно составляет один-два ряда, способом вертикальных захваток, длина которых равна расстоянию от карниза до конька, а ширина равна расстоянию между компенсационными швами (12 м). В первом случае ширина захваток составляет 1...2 ряда (карнизный, коньковый или два рядовых), а во втором — все ряды ( от карниза до конька). При организации работ на захватке для двух одновременно работающих звеньев (рис. 124) скат разбивают на пять делянок (I...V). Укладку листов на скате начинает первое звено на делянке I. Когда это звено уложит семь-восемь листов, к работе приступает второе звено. Это звено начинает свою работу на делянке II с заделками покрытия на фронтоне, а в последующем будет занято рядовой укладкой волнистых листов в этом ряду.

Последовательность работ на захватке при устройстве кровли асбестоцементных листов (I...V - делянки)
Рис. 124. Последовательность работ на захватке при устройстве кровли асбестоцементных листов (I...V - делянки)

Когда первое звено закончит укладку листов на первой делянке, оно перемешается на делянку III. Когда звено от фронтона уложит семь-восемь листов, второе звено, завершив рядовую укладку листов на второй делянке, перемещается на делянку IV. Далее первое звено, выполнив работу на третьей делянке, перемещается на делянку V. Наконец, второе звено, выполнив покрытие на четвертой делянке, переходит на первую делянку соседнего ската и т. д.

Работа бригады будет успешной лишь в том случае, когда у нее есть необходимые комплекты инструментов и инвентаря, особенно механизмы для трудоемких процессов резки и сверления асбестоцементных волнистых листов. Бригада кровельщиков должна иметь следующие инструменты: уклономер, складные металлические метры, рулетки с лентой 10 м, шнуры с отвесом, молотки по 0,5 кг, ручные ножницы для резки стали, держалки для установки крюков, топор, шерхебели, рашпили по 0,5 м, дисковую электропилу, ручные электросверлилки со сверлами (по камню) различных диаметров, электровиброножницы, ручные пилы, комплект приспособлений для постановки заклепок диаметром 3, 4 и 5 мм, шесть отверток с рабочим ребром 8 мм, восемь ключей с зевом для гайки M8, овальные и остроугольные кельмы, деревянные лопатки-шпатели, киянки, разбивочные рейки, рычажный домкрат, ящики для крепежных материалов, комбинированные инструменты.

Кровли из медных листов


---
