Асбестоцементные листы классифицируют по следующим признакам: форме — плоские и профилированные, а профилированные — на волнистые, двоякой кривизны и фигурные; высоте волны — листы низкого (до 30 мм), среднего (31...42 мм) и высокого (43 мм и более) профилей; размерам — мелкоразмерные (длиной до 2000 мм) и крупноразмерные (длиной 2000 мм и более); виду отделки лицевой поверхности — без отделки поверхности (естественного серого цвета), окрашенные и офактуренные; способу изготовления — прессованные и непрессованные; назначению — кровельные, стеновые облицовочные, для элементов строительной конструкции (конструкционные).

Фасонные детали в зависимости от назначения подразделяют на следующие виды: переходные — для устройства перехода от ската покрытий к выступающей над кровлей поверхности и оконных проемов; угловые — для обрамления торцовых покрытий и углов стен; лотковые — для устройства деформационных швов покрытий и стен; коньковые — для устройства коньков кровель; гребенки — для устройства незадуваемых и незатекаемых стыков и карниза; швеллеры, уголки и др. Промышленность выпускает асбестоцементные волнистые листы обыкновенного, унифицированного, среднего и высокого профилей, а также плоские.

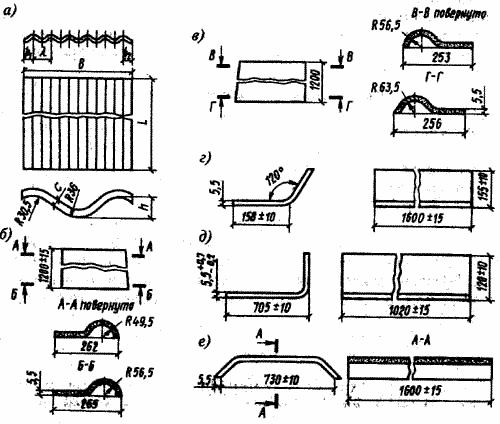

Рис. 6. Асбестоцементные волнистые листы обыкновенного профиля (а) и детали к ним (б-е)

Асбестоцементные волнистые листы обыкновенного профиля (ГОСТ 378—76) предназначены для устройства кровель жилых и общественных зданий. Их выпускают окрашенными и неокрашенными. Размеры листов, мм, даны на рис. 6, а: длина L=1200, ширина В=686, толщина С=5,5; высота волны h=28, шаг волны л=115. Расстояние от ближайшего гребня до перекрывающей кромки Ь1=27, до перекрываемой кромки b2=84. Масса листа 9,8 кг.

Основными деталями к асбестоцементным волнистым листам обыкновенного профиля являются детали К-1 и К-2 (рис. 6, б, в), предназначенные для устройства коньков; угловые У-120 и У-90 (рис. 6, г, д) — для устройства перехода ската кровли к дымовым и вентиляционным трубам; лотковые Л-135 (рис. 6, е) — для устройства ендовы. В плане листы должны иметь правильную прямоугольную форму. Допускается отклонение от прямоугольности (максимальный зазор между стороной угольника и кромкой листа) не более 6 мм. Листы и детали хранят уложенными на специальные поддоны или деревянные прокладки в стопы. Число листов в стопе не должно превышать 160, деталей — 70. Для транспортирования любым видом транспорта листы и детали укладывают стопами и закрепляют. При погрузочно-разгрузочных операциях и других перемещениях сбрасывание листов с какой бы то ни было высоты, а также удары по ним не допускаются.

Физико-механические показатели асбестоцементных волнистых листов обыкновенного профиля

Предел прочности при изгибе, МПа, не менее	1,6
Плотность, г/см3, не менее	1,6
Ударная вязкость, кДж/м2, не менее	1,5
Морозостойкость, циклы	25
Водонепроницаемость, ч, не менее	24

Асбестоцементные волнистые листы унифицированного профиля (ГОСТ 30340—95) предназначены для устройства кровель и стеновых ограждений зданий и сооружений. Листы выпускают окрашенными и неокрашенными двух сортов — высшего и 1-го. Листы имеют поперечный шестиволновой профиль. Размеры листов, мм: длина — 1750, 2000 и 2500, ширина — 1125, толщина — 6 и 7,5, высота рядовой перекрывающей волны — 54, перекрываемой — 45, шаг волны — 200. Условное обозначение асбестоцементных волнистых листов унифицированного профиля состоит из букв УВ и цифр, обозначающих толщину и длину листов в мм.

Асбестоцементные волнистые листы УВ-6-1750 применяют для чердачных кровель жилых и общественных зданий и сооружений; УВ-6-2000 — для свесов чердачных кровель и стеновых ограждений производственных зданий; УВ-6-2500 — для стеновых ограждений зданий и сооружений; УВ-7,5-1750 — для кровель производственных зданий; В-7,5-200 и УВ-7,5-2500 — для доборных элементов кровель производственных зданий и сооружений. Комплектующие детали к асбестоцементным волнистым листам унифицированного профиля УВ имеют следующие условные обозначения: коньковые КУ-1, КУ-2 и коньковые упрощенные УКУ-1 УКУ-2 — для устройства коньков; переходная ПУ — для перехода от ската покрытий к вертикальной поверхности; равнобокие угловые РУ-1, РУ-2, РУ-3 — для обрамления торцовых покрытий углов и стен; лотковые ЛУ-1, ЛУ-2, ЛУ-3 — для устройства деформационных швов покрытий и стен; гребенка ГУ — для устройства незадуваемых и незатекаемых стыков у карнизов.

Физико-механические показатели асбестоцементных волнистых листов унифицированного профиля (в зависимости от сорта)

Предел прочности при изгибе, МПа, при толщине листов, мм: 6	16; 18; 18,5
7,5	19; 20; 21
Плотность, при толщине листов, мм: 6	1,65; 1,7
7,5	1,7; 1,75
Ударная вязкость, кДж/м2, при толщине листов, мм: 6	1,6; 1,5; 1,4
7,5	1,8; 1,6; 1,5
Морозостойкость, циклы, для листов: УВ-6	25
УВ-7,5	50
Водонепроницаемость, ч, не менее	24

Асбестоцементные волнистые листы среднего профиля (ГОСТ 20430—84) предназначены для устройства кровель жилых, общественных и сельскохозяйственных зданий. Листы и детали выпускают окрашенными и неокрашенными. Они имеют поперечный восьми- или семиволновой профиль. Их выпускают длиной 1750 и 2500 мм, шириной восьмиволновых 1130 и семиволновых — 980 мм. Листы длиной 1750 мм имеют толщину 5,8 и высоту волны 40 мм. Для устройства коньков выпускают следующие виды деталей: КС-1, КС-2 (рис. 7), УКС-1 и УКС-2.

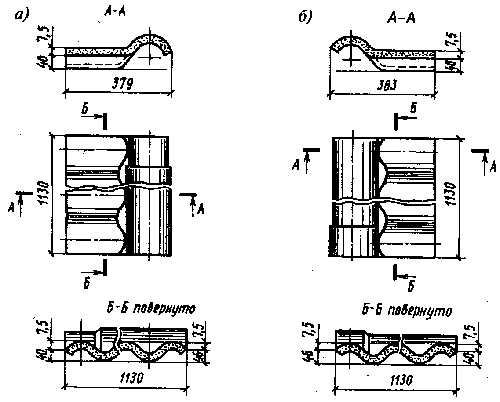

Рис. 7. Коньковые упрощенные детали:
а - перекрываемая КС-1; б - перекрывающая КС-2

Асбестоцементные волнистые листы высокого профиля (ГОСТ 24986—81) используют для устройства кровель и стеновых ограждающих конструкций зданий и сооружений. В зависимости от качества изготовления листы подразделяют на два сорта — высший и 1-й. Они имеют поперечный семиволновой профиль. Листы выпускают длиной 1750, 2000, 2500 мм, шириной 1150 мм, толщиной 6 мм. Высота волны 51, шаг 177 мм. Физико-механические показатели асбестоцементных волнистых листов среднего и высокого профиля приведены в табл. 34.

Таблица 34. Физико-механические показатели асбестоцементных волнистых листов среднего и высокого профиля (в зависимости от сорта)

Показатели	Среднего профиля	Высокого профиля
Предел прочности при изгибе, МПа	17,5; 15	17,5
Плотность, г/см3	1,63; 1,16	1,65; 1,63; 1,6
Ударная вязкость, кДж/м2	1,6; 1,5	1,8; 1,6; 1,4
Морозостойкость, циклы	25	25
Остаточная прочность после испытания на морозостойкость, %	90	90
Водонепроницаемость, ч, не менее	24	24
