Требования, предъявляемые к гидроизоляции строительных конструкций различных сооружений

Типы гидроизоляции основных сооружений и конструкций приведены в табл. 30.

Таблица 30

Сооружения и конструкции Тип гидроизоляции
окрасочная штукатурная оклеечная литая пропиточная инъекционная засыпная монтируемая
Конструкции, погружаемые в грунт (сваи, опускные колодцы, кессоны и др.) + + - - + + - +
Заглубленные сооружения, создаваемые открытым способом при их трещиностойкостиI и II группы + + + + + - + +
Междуэтажные перекрытия зданий, сборные железобетонные конструкции + + + + + - + +
Конструкции, эксплуатируемые в условиях повышенных температур (бесканальные теплотрассы, вентиляционные тоннели и т.п.) + + + - + - + -
Гибкие элементы сооружений (сопряжения, деформационные швы и т.п.) - - + - - - - +
Водопроводящие и водозаполненные сооружения (водоводы, тоннели, лотки, резервуары и т.п.) при их трещиностойкости I и II группы + + + + + - - -
Ограничение утечек воды при ремонте подземных конструкций - - - + - + - -
Примечание. "+" - гидроизоляция рекомендуется или допускается; "-" - не рекомендуется или не применяется.

При устройстве гидроизоляции проводятся следующие работы (рис. 66, 67):

  • наружная вертикальная гидроизоляция подземных сооружений;
  • внутренняя гидроизоляция подземных сооружений;
  • комплексная защита объектов от увлажнения методами инъецирования, пропитки и устройства санирующих защитных пластырей;
  • горизонтальная («отсечная») гидроизоляция стен здания от капиллярного поднятия воды;
  • восстановление несущей способности строительных конструкций (усиление и расширение несущего грунтового основания фундаментов);
  • укрепление фундаментов и закрепление грунтов;
  • углубление и перепланировка подвалов.

Устройство противокапиллярных прокладок в стенах подвалов
Рис. 66. Устройство противокапиллярных прокладок в стенах подвалов:
а - устройство прокладок в стенах зданий с подвалом при высоко расположенном перекрытии подвала; б - устройство прокладок в стенах зданий с подвалом при низко расположенном перекрытии подвала;
1 - перекрытие подвала; 2 - подготовка; 3 - верхние противокапиллярные прокладки; 4 - цементная гидроизоляция; 5 - внутренняя штукатурная гидроизоляция; 6 - отметка верха подстилающего слоя пола; 7 - планировочная отметка земли; 8 - отмостка; 9 - нижняя противокапиллярная прокладка; 10 - вертикальная гидроизоляция из слоя битумных покрытий; 11 - нижняя прокладка из рулонного материала

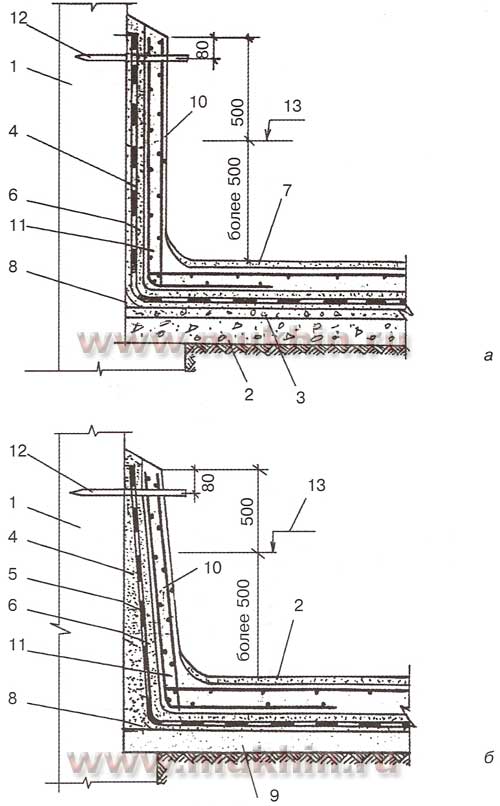

Гидроизоляция по грунту (а) и существующему бетонному полу (б) при уровне грунтовых вод более 50 см (вариант армирования сварными сетками)
Рис. 67. Гидроизоляция по грунту (а) и существующему бетонному полу (б) при уровне грунтовых вод более 50 см (вариант армирования сварными сетками):
1 - существующая изолируемая стена; 2 - щебеночная подготовка - 100 мм; 3 - бетон класса В7,5; 4 - гидрофобный цементно-песчаный раствор М150; 5 - три слоя холодной асфальтовой мастики по грунтовке; 6 - цементно-песчаный раствор М75; 7 - цементно-песчаный раствор М100; 8 - плинтус из цементно-песчаного раствора; 9 - существующий бетон; 10 - цементно-песчаная штукатурка; 11 - железобетонная плита; 12 - штыри из круглой стали; 13 - уровень грунтовых вод

При выполнении гидроизоляции конструкций необходимо осуществлять контроль за проводимыми работами (табл. 31, 32).

Таблица 31

Входной и операционный контроль при выполнении гидроизоляции фундаментов

Контролируемые операции Состав и средства контроля Документация
Подготовительные работы Проверить:
- завершение и надлежащее оформление предшествующих монтажных работ по устройству фундамента (наличие актов освидетельствования скрытых работ, геодезических исполнительных схем и другой приемосдаточной документации);
- наличие проекта, ППР, технологических карт и схем операционного контроля качества работ по устройству гидроизоляционных покрытий;
- наличие паспортов и полноту содержащихся в них данных на поступившие на строительную площадку гидроизоляционные материалы, соответствие их требованиям проекта;
- внешним осмотром отсутствие недопустимых дефектов внешнего вида гидроизоляционных материалов;
- подготовку бетонных и растворных поверхностей под устройство гидроизоляционных покрытий
Акт приемки, акты освидетельствования скрытых работ, исполнительные схемы ППР, технологические карты, СОКК

Паспорта

Общий журнал работ

Устройство гидроизоляционных покрытий фундаментов Контролировать:
- соблюдение заданной ППР технологии устройства гидроизоляционных покрытий;
- качество выполнения гидроизоляционных работ и качество наносимых покрытий;
- освидетельствование промежуточных видов гидроизоляционных работ и промежуточных покрытий
Общий и специальные журналы

Акты лабораторных испытаний, акты освидетельствования скрытых работ

Приемка Проверить:
- соответствие готовых гидроизоляционных покрытий требованиям проекта и нормативных документов;
- составление и надлежащее оформление приемосдаточной документации (акта приемки готовых гидроизоляционных покрытий, актов освидетельствования скрытых работ).
Акт приемки гидроизоляционных покрытий



Таблица 32

Требования к подготовке поверхности основания и приготовлению гидроизоляционных составов

Технические требования Предельные отклонения Контроль (метод, объем, вид регистрации)
Допустимые отклонения поверхности основания при рулонной и безрулонной эмульсионной и мастичной изоляции:   Измерительный, технический осмотр, не менее 5 измерений на каждые 70-100 м2 поверхности основания или на участке меньшей площади в местах, определяемых визуальным осмотром
на горизонтальной ±5
на вертикальной ±10
Толщина элемента конструкции (от проектной) 10%
Толщина грунтовки, мм:
при огрунтовке отвердевшей стяжки - 0,3 5%
при огрунтовке стяжек в течение 4 ч после нанесения раствора - 0,6 10%
Число неровностей (плавного очертания протяженностью не более 150 мм) на поверхности площадью 4 м2 Не более 2
Примечание. По влажным основаниям допускается наносить только грунтовки или изоляционные составы на водной основе, если вода, выступающая на поверхности основания, не нарушает целостности пленки покрытия.

В основании сооружений гидроизоляция должна предусматриваться по подготовке из бетона класса В 12,5 слоем толщиной 100 мм, а при агрессивности воды - среды - по подготовке из плотного асфальтобетона слоем толщиной 40 мм по слою щебня, пролитого битумом, толщиной 60 мм. При этом щебень и наполнители асфальтобетона должны быть из материалов, стойких к воздействию данной среды. Работы должны выполняться согласно СНиП 3.04.01-87 (табл. 33, 34 /см. страницу Подготовка оснований под гидроизоляцию/).
