Антиобледенительные системы для крыш

(Виды и описание антиобледенительных систем для крыш)

Антиобледенительные системы, появившиеся в арсенале российских потребителей сравнительно недавно, быстро завоевали признание. Использование таких систем позволяет исключить сколько-нибудь заметное образование наледи в кровельных системах. Сами по себе осадки в виде снега, находясь на кровле, не представляют собой опасности. Однако, если создаются условия для плавления снега, он превращается в воду. Если у образовавшейся талой воды отсутствуют пути для быстрого ухода с кровли, то при наступлении отрицательной температуры, чаще всего в вечернее и ночное время, она замерзнет и превратится в лед. Со временем количество льда увеличивается со всеми отсюда вытекающими отрицательными последствиями. Явление образования наледи опасно по нескольким причинам:

  • возможен отрыв достаточно больших ледовых масс, что создает реальную угрозу для людей и может стать причиной повреждения транспорта и архитектурных деталей здания;
  • накопление льда создает повышенную механическую нагрузку на элементы кровли, что приводит к сокращению ее службы;
  • задержка воды на поверхности кровли приводит к протечкам и значительному материальному ущербу;
  • из-за механической очистки от льда резко сокращается срок службы крыши.

Антиобледенительные системы предназначены для эксплуатации в осенне-весенние периоды, а также во время оттепелей. Работа систем в холодный период (-15-20ГС) не только не нужна, но и может быть вредна. Поэтому такая система должна оснащаться датчиком температуры и терморегулятором, которые могут управлять системой и допускать возможность подстройки параметров системы с учетом климатических особенностей зоны и этажности здания. Нагревательные кабели должны быть установлены на всем пути талой воды, начиная с горизонтальных желобов и лотков и заканчивая выходом из водостоков. Состав атиобледенительной системы приведен в таблице 22.

Таблица 22. Состав антиобледенительной системы

Подсистема обогрева Подсистема питания и управления Распределительная и информационная сеть
1. Нагревательные секции 1. Терморегуляторы 1. Силовая кабельная сеть
2. Обогреваемые воронки 2. Датчики температуры, осадков и воды 2. Информационная кабельная сеть
3. Крепежные и защитные элементы 3. Шкафы управления с пусковыми автоматами, УЗО, реле времени 3. Распределительные и соединительные коробки
4. Снегозадерживающие элементы 4. Крепежные элементы 4. Защитные трубы, короба, лотки, крепежные элементы

Нагревательные кабели являются главным элементом антиобледенительной системы. Классификация и основные характеристики нагревательных кабелей приведены в таблице 23.

Таблица 23. Нагревательные кабели

Тип кабеля Основное назначение Диапазон мощностей, Вт/м Длина секции Применяемость на кровлях
Саморегулирующийся Обогрев водостоков, лотков, желобов 23-31 переменная, зависящая от температуры Любая, до 85 м, резка по месту полная
Армированный Обогрев водостоков, лотков, желобов 25-30 постоянная Фиксированная 14-36 м Обогрев несложных и небольших водосточных систем
Бронированный Обогрев лотков, желобов, капельников, открытых площадей 25 постоянная Фиксированная 37-76 м Обогрев длинных желобов и поверхностей крыш

Нагревательные кабели должны удовлетворять следующим требованиям:

  • быть стойкими к атмосферным воздействиям, солнечной радиации, перепадам температур;
  • обладать достаточно высокой механической прочностью, чтобы противостоять нагрузкам от снега и льда;
  • иметь линейную тепловую мощность, достаточную для эффективного плавления снега (не менее 20 Вт/м);
  • отличаться высокими электроизоляционными свойствами, обеспечивая электрическую безопасность систем. Для этого изоляция кабелей должна быть двухслойной, теплостойкой и защищаться металлическим экраном с сопротивлением не более, чем у медной жилы.

Обогрев водосточной системы

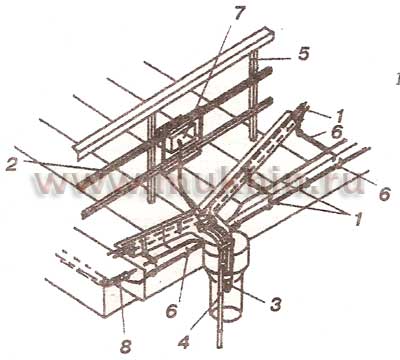

Рис. 138. Обогрев водосточной системы: 1 — кабель нагревательный; 2 — силовой кабель; 3 — кабель усиленного обогрева водосточной воронки; 4 — трос; 5 — несущая арматура для кабельной сети; 6 — крепление кабелей; 7 — распредкоробка; 8 — кабельная муфта

Обогрев карниза и водосборного лотка

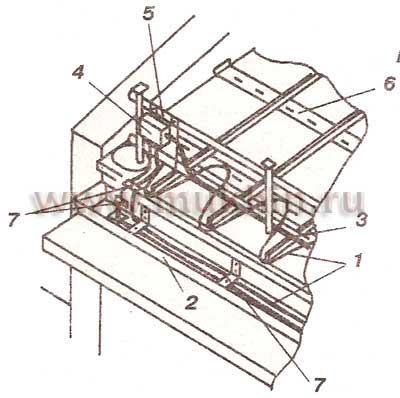

Рис. 139. Обогрев карниза и водосборного лотка: 1 — нагревательные кабели; 2 — водосборный лоток; 3 — силовой подводящий кабель; 4 — распредкоробка; 5 — несущая арматура кабельной сети; 6 — снегозадерживающая планка; 7 — крепления нагревательных кабелей

На рис. 138 и 139 приведены примеры монтажной схемы антиобледенительных систем на наиболее уязвимых участках кровли. Проектирование и монтаж таких систем может выполняться только специалистами, имеющими лицензию на право ведения подобных работ, поэтому останавливаться на данном вопросе более подробно мы не будем. Алгоритм управления антиобледенительной системы должен соответствовать физическим процессам образования наледи на кровле.

Применяемые в системах антиобледенения реле времени могут использоваться и в других системах домашней автоматизации.
