Кровля из гонта. Кровля из гонта выполняется по обрешетке из брусков 50х50 мм, расстояние между обрешетинами зависит от длины гонтовых дощечек и количества слоев кровельного покрытия. Двухслойную кровлю устраивают для хозяйственных построек, а трехслойную - для малоэтажных жилых домов. Причем в двухслойной кровле гонтовые дощечки укладываются внахлест на 1/2 длины гонта, а в трехслойной - на 2/3 длины. Каждая дощечка прибивается к обрешетке одним гвоздем, но из-за многослойности кровельного покрытия головка гвоздя оказывается скрыта дощечкой верхнего ряда. Укладка ведется снизу вверх (от карниза к коньку) и справа налево. Каждая гонтовая дощечка имеет с левого бока шпунтовую канавку, в которую вставляется заостренное ребро соседней дощечки. Все заостренные ребра гонта должны быть направлены в одну сторону. Прикарнизные и приконьковые ряды выкладываются укороченными дощечками. В ряду гонт стелется вразбежку, то есть в виде зигзагообразного рисунка, когда стык между дощечками нижнего ряда совпадает с серединой гонтовой дощечки верхнего ряда. Чтобы обеспечить такой способ укладки, заранее заготавливаются половинчатые дощечки, с которых начинают укладку каждого четного ряда.

Во избежание загнивания гонтовой кровли все шпунтовые канавки смазывают противогнилостной мастикой или обрабатывают древесным антисептиком. Конек покрывают двумя обтесанными досками поверх основного кровельного покрытия. Ребра отделывают гонтовыми дощечками, обуженными со стороны острой кромки на 1/4-1/3 ширины; причем ряд, начатый на одном скате, продолжают и на смежном скате с переходом через ребро. Для более плотной укладки реберный брусок закругляют. Гонт выкладывают веером с использованием вставных рядов (через каждые 2-3 ряда).

Расстояние между обрешетинами в зависимости от длины гонтовых дощечек и количества слоев кровельного покрытия

Длина гонтовой дощечки, мм Количество слоев кровельного покрытия Расстояние между обрешетинами, мм
ширина карнизного настила расстояние между рядовыми обрешетинами
500 2 190 240
3 265 165
600 2 240 290
3 330 200
700 2 290 340
3 400 230

Для покрытия разжелобков и ендов также понадобятся вставные ряды (через каждые три ряда), гонтовые дощечки в которых выкладывают веерообразно. Для разжелобковых покрытий используют дощечки традиционной и трапециевидной формы. Воротник дымовой трубы выполняется из стальных фартуков подобно воротнику драночной кровли . Единственное отличие - в том, что боковые фартуки воротника крепятся не поверх рядового покрытия, а под него.

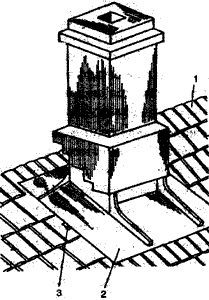

Кровля из гонта. Устройство воротника дымовой трубы
Рис. 46. Кровля из гонта. Устройство воротника дымовой трубы
1 - гонтовая дощечка; 2 - воротник из кровельной стали; 3 - скоба для крепления напуска над продольным краем

Кровля из теса. Основанием для тесовой кровли служит обрешетка из брусков сечением 60х60 мм или жердей диаметром 80 мм, обтесанных в два канта. Бруски кладутся на стропила с шагом 600-800 мм. Для тесовой кровли берут доски толщиной 20-25 мм из древесины хвойных пород. Укладывают их в два слоя: доски нижнего слоя кладут сердцевиной вниз и прибивают к обрешетке одним гвоздем; доски верхнего слоя стелят на нижние так, чтобы получился половинный закрой. Сердцевина верхних досок должна быть обращена кверху. Их прибивают к обрешетке двумя гвоздями в каждом пересечении. Доски верхнего слоя должны быть остроганы со всех сторон, а доски нижнего слоя снизу не острагиваются. Для стока воды вдоль кромок каждой доски делают желобки.

Способы устройства тесовой кровли
Рис. 47. Способы устройства тесовой кровли
1 - доска нижнего слоя; 2 - доска верхнего слоя; 3 - желобок для стока воды; 4 - гвоздь; 5 - вкладыш; 6 - коньковая доска; 7 - полоса из кровельной стали шириной 100 мм; 8 - рубероидная лента; 9 - коньковый дощатый настил; 10 - брусок обрешетки

Существует два способа укладки досок при устройстве тесовой кровли: поперечный (поперек ската) и продольный (вдоль ската). Продольная кладка более практична и широко используется. В продольном направлении доски могут быть уложены: а) впритык в два слоя, при этом стык между досками верхнего слоя приходится на середину доски нижнего слоя; б) в один слой с образованием нащельников, при этом нижний слой делается сплошным, а верхние доски перекрывают кромки нижнего слоя на 40-50 мм; в) доски нижнего слоя укладываются с зазорами, а верхнего - перекрывают их кромки не менее, чем на 50 мм. Верхние доски крепят к обрешетке двумя гвоздями в месте каждого пересечения. Поперечный способ укладки досок допускается для временных построек, при этом не требуется обрешетки. Верхние доски перекрывают нижние на 40-50 мм. Каждое пересечение досок со стропилами фиксируется одним гвоздем.
