Строительство мансарды

Мы уже говорили, что при оборудовании чердака под мансарду затраты оказываются совсем незначительными - ведь основные конструкции уже готовы. Остается всего-навсего настелить полы, сделать лестницу и обшивку стен нового жилья. Не забудьте только при этом выяснить несущую способность балок перекрытия (это очень важно!), сверив их сечение с таблицей:

Пролет, см Сечение балки (высота х ширина), см
200 12х8
300 16х10
400 18х10
500 20х12
600 22х12

Если оно окажется недостаточным, балку обязательно наращивают снизу доской или брусом подходящего сечения, соединяя их по всей длине при помощи болтов или хомутов. Расстояние между болтами должно быть не больше 40 см.

Итак, вы решили строить мансарду, но для начала надо определить, где будет расположена лестница на второй этаж. В процессе работы часто требуется подниматься по приставным лестницам, поэтому для удобства в работе следует поторопиться с устройством стационарной лестницы.

Приставные лестницы. Эти лестницы можно использовать временно, пока не готова стационарная лестница.

Лестница с приставной площадкой
Рис. 174. Лестница с приставной площадкой

1. Стремянка. В качестве материала для их строительства используется древесина, дюралюминиевые трубы. Сечение тетив должно быть таким, чтобы они не прогибались. Ступени необходимо врезать и стягивать болтами примерно через каждые 2 м. Если лестницы не имеют врезанных или вдавленных ступеней, применять их запрещается. Ширина лестницы высотой до 3 м должна быть 0,5 м. При большей высоте ширина лестницы увеличивается. Для устойчивости лестницы внизу делают шире, чем вверху. Упоры для нижних концов делают в виде острых металлических шипов или резиновых наконечников. Иногда к ступенькам лестниц крепят приставные площадки, которые изготовляют из угловой стали. Верх площадки: дощатый. Это повышает удобство работы на лестницах. Можно работать сразу с одной или двух лестниц.

Лестница с приставной площадкой
Рис. 175. Лестница с приставной площадкой

2. Лестницы-столики. На таких лестницах можно размещать материалы, инструменты. На две такие лестницы можно уложить дощатый настил.

Лестница-столик
Рис. 176. Лестница-столик

3. Деревянные лестницы в двухэтажных домах. Лестницы на второй этаж могут быть одно или двухмаршевыми. Марш. Маршем называется непрерывный ряд ступенек. Площадки. Площадки могут быть этажными. Их оборудуют на уровне пола каждого этажа. Промежуточные площадки устраивают между этажами. Промежуточные площадки делают в том случае, если в марше больше  10 ступеней и подниматься по таким лестницам не очень удобно.

Конструирование лестницы
Рис. 177. Конструирование лестницы

Деревянная лестница и ее детали. Мансардные лестницы
Рис. 178. Деревянная лестница и ее детали. Мансардные лестницы
а - разрез лестничной клетки; б - план лестничной клетки; в - деревянная лестница и ее детали; г - мансардные лестницы; 1 - фризовая ступень; 2 - ступень; 3 - подступенок; 4 - проступь; 5 - тетива; 6 - перила; 7 - площадка

Фризовые ступеньки. Фризовые ступеньки - это верхние и нижние ступени каждого марша. Размеры элементов ступени. Элементами ступени являются высота и ширина. Высота ступени как правило - 150 мм. Ширина - 300 мм. Уклон марша. Уклон марша определяется соотношением высоты ступени и ее ширины. При высоте ступени 150 мм и ширине 300 мм уклон составляет отношение 1:2. Короче говоря, уклон это крутизна лестницы. Наиболее предпочтителен уклон 1:2. Однако лестница с таким уклоном занимает довольно много места. Если же несколько поступиться удобством, то можно увеличить уклон до 1:1 (до 45°). Тем самым сократить занимаемую площадь. Но при этом необходимо четко выдерживать отношение высоты ступени к ее ширине. Здесь руководствуются правилом: их сумма должна равняться примерно 45 см. Допустим высота ступени 20 см, тогда ее ширина будет не меньше 25 см (при уклоне 45° подступенок и проступь равны 22,5 см). Ширина лестницы. Ширина лестницы должна составлять не менее 1200 мм. Ширина площадки. Ширина площадки - не менее ширины марша. Количество ступенек в одном марше. Количество ступенек в одном марше колеблется от 5 до 18.

Расчет лестницы. Прежде всего необходимо построить лестничную клетку графически. Это можно сделать на листе ватмана строго по масштабу или в натуре на стене. Пример. Исходные данные: длина лестничной клетки 5900 мм. Ширина 3000 мм. Высота от уровня пола первого этажа до уровня пола второго этажа 3300 мм. Расстояние между маршами 100 мм. Как определить ширину марша? 3000 мм (ширина лестничной клетки) минус 100мм (промежуток между маршами и разделить остаток 2900 мм : 2 = 1450мм. При этом высота каждого марша будет равна высоте этажа 3300 мм : 2 = 1650 мм. Количество подступенков в каждом марше будет определяться делением высоты марша на высоту подступенка. В нашем случае 1650 мм :150 мм = 11 шт. Учитывая, что проступь верхней ступени каждого марша будет совпадать с поверхностью площадки, то проступей будет на одну меньше, т.е. 10, а подступенков 11.

Определение заложения марша. Горизонтальную проекцию марша (его заложение) определяют исходя из следующего: ширина ступени 300 мм. Количество ступеней - 10. Горизонтальная проекция марша равна: 300х10 = 3000 мм. Ширина каждой площадки предусматривается равной ширине марша, т.е. 1450 мм.

Изготовление лестницы. На стенах размечают площадки, тетиву, ступени, исходя из выполненного чертежа. Внизу стены отмеряют ширину площадки (по 1450 мм), а от них ширину проступи (по 3000 мм). По сделанным отметкам, используя отвес и намеленный шнур, проводят горизонтальные линии. Затем на уровне пола первого этажа проводят горизонтальную линию, от нее отмеряют 150 мм и проводят вторую горизонтальную линию, определяя проступь второй ступени и т.д. Последняя, 11 проступь, должна находиться на одном уровне с полом площадки. Затем по разбивке изготовляют фанерный или дощатый шаблон. При помощи его и размечают тетиву, находят положение балок под площадку и бруски (лаги), укладываемых на уровне пола первого этажа. На эти балки и брусок будут опираться тетивы лестничной клетки. Чтобы после осадки стен площадки остались на одном уровне с чистыми полами, а осадка стен возможна, если балки лестничных площадок будут опираться на рубленные стены, то необходимо гнезда в стенах делать выше, чем высота балок на 100 мм. Под балки ставят стойки. После осадки стойки убирают, а балки закрепляют.

Железобетонные лестницы. 1. Принцип построения. Железобетонные и бетонные лестницы строят по принципу строительства деревянных лестниц. 2. Где строят такие лестницы? Эти лестницы строят в каменных, кирпичных, бетонных зданиях или специально устроенных из таких материалов стенок для лестничной клетки.

Монолитные сборные лестницы. Для монолитных лестниц делают опалубку. Для сборных - форму. Опалубку и форму с рабочей стороны делают строганными. Доски плотно пригоняют друг к другу. Перед заливкой форму и опалубку хорошо поливают водой. От воды доски расширяются, уплотняются, цементная смесь не проливается, а доски не впитывают из бетона влагу. Чтобы получить железобетон, в бетон вставляют прутки стальной арматуры. Это придает прочность. Кроме того изделия из железобетона легче и меньше по своим габаритам.

Комбинированные лестницы. В комбинированных лестницах балки и тетивы - бетонные или железобетонные. Ступени и настил - деревянные. Крепят дерево к бетону гвоздями, которые вбивают в пробки-чурочки. Эти пробки-чурочки вставляют во время бетонирования, располагая их в соответствующих местах.

Основные схемы лестниц. К основным лестницам относятся одномаршевые, двухмаршевые и винтовые лестницы.

1. Маршевые лестницы. Так как маршевые лестницы просты в изготовлении и более удобны в эксплуатации, они имеют большое распространение. Главное достоинство винтовых лестниц заключается в том, что для их размещения требуется меньшая площадь. Каждый марш состоит из косоуров (тетивы), которые поддерживают ступени и ограждения лестницы. Косоуры опираются на площадочные балки и стены. Если лестница предусматривает промежуточные площадки и наличие прохода под ними, то расстояние от пола до низа конструкции площадки должно быть не меньше 2,1 м.

2. Лестница с врезными ступенями. Вырезы-пазы. В тетиве делаются вырезы-пазы глубиной до 15 мм. В них вставляют проступи и подступенки. Установив ступени и проступи, тетивы стягивают металлическими болтами.

Ступени. Тетивы. Марши. Площадки. Ступени делают из досок толщиной 50 мм. Тетиву из доски толщиной 50—60 мм. Ширина марша — не менее 1050 мм. Ширина площадки - не менее 1200 мм. Уклон. В двухэтажных домах уклон 1:1,5. Уклон на мансарду может быть более крутым. Проступи. Ступени. Ширина проступи - не менее 250 мм. Высота ступени не более 180 мм. Число ступеней в марше не более 16, но не менее 3.

3. Винтовые лестницы. Лестницы, состоящие из одних забежных ступеней, называются винтовыми. Их, как правило, делают металлическими. И хотя они занимают минимум места, но крайне неудобны в пользовании, а поэтому они чаще всего играют роль либо вспомогательных, либо декоративных.

4. Конструкция лестницы с тетивами. В конструкции лестницы с тетивами ступени находятся между двумя досками шириной 60-80 мм, которые внизу опираются на пол, а вверху - на промежуточную площадку. Проступи либо врезают в тетивы, либо крепят к ним с помощью брусков квадратного сечения или металлических уголков. Толщина досок проступи 25-30 мм. Подступенки делают из тонких досок ДСП или ДВП. Промежуточная площадка опирается на стойки из брусков 100х100 мм.

5. Конструкция лестницы на косоурах. На косоуры крепят "кобылки" треугольной формы, а затем на них устанавливают проступи. Толщина доски-косоура и проступей та же, что и в конструкции с тетивами.

6. Марши лестницы. Их ширина должна быть не меньше 90 см в частоте, т.е. от стенки до ограждения.

7. Высота ограждения. Высота ограждения равна 1 м. Ограждение может быть полностью деревянным (стойки из дерева, перила из досок) или с металлическими стойками, которые крепятся сбоку ступеней.

Выбор места для лестницы. Если комната на втором этаже теплая, то лестницу устраивают в доме, располагая ее в прихожей или гостиной. Если мансарда летняя неотапливаемая, лестницу можно вынести на веранду или даже на улицу, но в этом случае нужно позаботиться о защите деревянных конструкций от дождя. 1. Конструируя лестницу, всегда необходимо выдерживать уклон в 45°. Больший уклон для лестниц постоянного пользования не желателен. По такой лестнице нелегко подниматься, но особенно неудобно спускаться: приходиться идти спиной по ходу движения. 2. Лестница с крутым уклоном занимает меньшую площадь. Для еще большей экономии вместо промежуточной площадки иногда делают забежные ступени (у них проступи имеют нормальную ширину только посередине) - внутренний край их уже, а наружный шире. Рекомендуем по возможности избегать устройства подобных лестниц, поскольку на забежных ступенях нога не ощущает достаточно уверенной опоры и при плохом освещении можно оступиться.

Винтовая лестница
Рис. 179. Винтовая лестница

Лестница на мансарду. Если вы хотите сделать лестницу на мансарду, вам необходимо определиться со следующими положениями: 1. Хотите ли вы сделать вход на второй этаж из комнаты первого этажа. В таком случае вы должны определить основные требования к подъему. 2. Какова площадь первого этажа. Хотите ли вы сэкономить площадь. А для этого лучше всего установить лестницу не в комнате, а в ином месте, например, в коридоре, веранде. 3. Какая высота комнаты первого этажа. Если она небольшая, можно делать одномаршевую лестницу. Если пространство позволяет, то можно соорудить двухмаршевую лестницу. При этом очень красивую, которая будет выглядеть как необходимый эстетический элемент интерьера.

Крепление опорных ступеней винтовой лестницы
Рис. 180. Крепление опорных ступеней винтовой лестницы

Двухмаршевая лестница с изломом 180°
Рис. 181. Двухмаршевая лестница с изломом 180°

Одномаршевая лестница с люком. Такую лестницу обычно делают, руководствуясь такими немаловажными соображениями, как необходимость сэкономить площадь, высотой комнат первого этажа, которые, как правило, являются невысокими и нет необходимости делать двухмаршевую лестницу, так как это будет выглядеть не эстетично. Кроме того на ее строительство пойдет и больше времени, и больше материала. Словом, практическая выгода такой лестницы никак не окупится финансовыми затратами на ее строительство. Такая лестница нужна с чисто практической, а не с эстетической стороны.

1. Конструкция лестницы. Для сооружения такой лестницы вам необходимо две доски. Толщина 50-60 мм. Ширина 200-250 мм. Доски для ступеней 40-50 мм. Две доски шириной 200-250 мм и толщиной 50-60 мм будут выполнять роль тетив.

2. Изготовление. Крепление тетив производится к полу первого этажа и к коробу люка. Для стяжки тетив можно использовать металлические прутки диаметром 6-9 мм, предварительно нарезав на их концах резьбу, по которой потом накручивают гайки. В качестве поручня выбирают доску, которую сначала обстругивают, чтобы не было шероховатостей, заусениц и покрывают лаком. Поручень прокладывается вдоль стены. Крепление его к стене осуществляется за счет брусочков. Качество брусочков должно обеспечивать устойчивость поручня. Как правило это зависит от длины поручня.

Т-образная лестница
Рис. 182. Т-образная лестница

Лестница на заложенных балках
Рис. 183. Лестница на заложенных балках

3. Крепление ступеней к тетивам. Для крепления ступеней к тетивам могут быть использованы гвозди, шурупы, но так, чтобы их концы не выглядывали с другой стороны. Такая беспечность может привести к физическим повреждениям. В случае, если гвозди окажутся длинными, их необходимо загнуть и заделать под облицо. В качестве другого крепежного материала можно использовать металлические (сталь) уголки, просверлив в них дырки и прибив уголки гвоздями. Крепление ступеней к тетивам можно осуществлять и с помощью пазов, выпиливая их в ступенях и тетивах. Подгонка их друг к другу должна обеспечивать прочность.

Крепление ступеней к тетивам
Рис. 184. Крепление ступеней к тетивам
а - на гвоздях; б - на гвоздях с планкой; в - стальным уголком; г - паз с остатком; д - потайной паз

4. Ширина лестницы. Ширина лестницы (расстояние между тетивами) необходимо рассчитывать, исходя из практического использования лестницы. Если по лестнице предусматривается, как правило, двустороннее движение, то ее ширина должна быть как минимум 1 м. Наиболее оптимальная крутизна 35°. При крутизне более 35° лестницу стоит оградить во избежание несчастных случаев. Ширина лестницы уменьшается до 60-70 см при одностороннем движении. Крутизну при таких параметрах можно повысить до 60°.

Частично срезанные ступени
Рис. 185. Частично срезанные ступени

Входная лестница на мансарду
Рис. 186. Входная лестница на мансарду
1 - опорный брус; 2 - проступь; 3 - переходная площадка; 4 - подстолье; 5 - поручень

Лестница конструкции В. Фролова
Рис. 187. Лестница конструкции В. Фролова
А - общий вид; Б - доски для заготовок; 1, 2 - опорные заготовки; 3 - проступи

Конструкция лестницы на косоурах
Рис. 188. Конструкция лестницы на косоурах
1 - проступь (доски); 2 - промежуточная площадка; 3 - брус; 4 - стойка; 5 - шканты; 6 - кобылка; 7 - косоур

Конструкция лестницы с тетивами
Рис. 189. Конструкция лестницы с тетивами
1 - проступь (доски толщ. 25-30 мм); 2 - площадка; 3 - брус; 4 - стойка; 5 - тонкая доска или ДВП, ДСП; 6 - стяжка диаметром 8-12 мм; 7 - тетива (доска)

Элементы лестницы на мансарду
Рис. 190. Элементы лестницы на мансарду
1 - косоур; 2 - проступь; 3 - подступенок

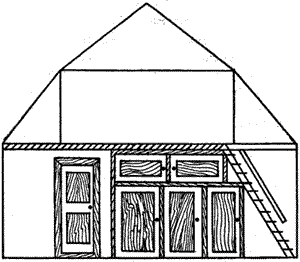

Одномаршевая лестница на мансарду с люком
Рис. 191. Одномаршевая лестница на мансарду с люком

5. Ширина ступеней. Ширина ступеней до 250 мм. Высота между ступенями - 180-250 мм.

 Конструкция одномаршевой лестницы
Рис. 192. Конструкция одномаршевой лестницы

6. Частично срезанные ступени. Эти ступени при крутых лестницах обеспечивают более уверенное и безопасное движение. В связи с тем, что они меньше по площади, обычно их необходимо снизу подбивать железом в более их широкой части. Железные полосы крепятся к ступеням шурупами. Ступени к тетивам прикрепляются либо стальным уголком, либо в потайной паз.

Конструкция мансарды и внутренней лестницы
Рис. 193. Конструкция мансарды и внутренней лестницы (общий вид)

Конструкция мансарды и внутренней лестницы (по деталям)
Рис. 194. Конструкция мансарды и внутренней лестницы (по деталям)
1 - минераловатные плиты; 2 - доски подшивки; 3 - доски обшивки; 4 - доски пола; 5 - тетива; 6 - опорный брус; 7 - проступь; 8 - стяжной болт; 9 - балка площадки

Лестница со сложной по форме ступенькой
Рис. 195. Лестница со сложной по форме ступенькой

Складная лестница
Рис. 196. Складная лестница

Схема винтовой лестницы
Рис. 197. Схема винтовой лестницы
