Ворота индивидуального изготовления

(Индивидуальные конструктивные решения)

Современные ворота, выполненные в старинном стиле.

Рис. 5.182. Ворота с черепичным покрытием: а) вид спереди; b) вид в разрезе; 1. столб из песчаника; 2. железобетонный оголовок столба; 3. деревянный столб; 4. доска с резьбой; 5. связующий болт; 6. стык; 7. стропила; 8. рейки под черепицей; 9. замыкающая дощатая нашивка; 10. дощатая обшивка; 11. венчик из коньковой черепицы; 12. черепица.

Рис. 5.183. Фрагменты узлов соединения ворот, представленных на рис. 5.182: а), b) варианты; 1. дощатая нашивка; 2. качающиеся створки; 3. двойная перекладина; 4. качающаяся петля; 5. щель; 6. болт и закрытая гайка; 7. каменная стена; 8. подложка; 9. кожух.

До сих пор мы рассматривали заборы, ограды и ограждения вместе с воротами и останавливались на примерах оформления узлов соединений открывающихся традиционно, т. е. распашных ворот. Далее переходим к знакомству с индивидуальными решениями функционирования и оформления ворот.

На рис. 5.184, 5.185 представлено несколько способов конструирования ворот, при помощи которых можно оформить, украсить верхние линии одно- и двухстворчатых ворот.

Рис. 5.184. Конструирование верхней, восходящей линии ворот: 1. рейка; 2. рейка в качестве циркуля; 3. срез по рассчитанному размеру; 4. линия разметки; 5. обрезанные концы реек; 6. временно прибитые гвозди.

Рис. 5.185. Конструирование различных ворот с оригинальным верхним краем: a)-i) варианты.

Деревянный арочный забор, пролеты которого оформлены в виде вогнутой арки.

Рис. 5.186. Простые деревянные двустворчатые распашные ворота.

Рис. 5.187. Деревянные двустворчатые распашные ворота, вид изнутри.

Рис. 5.188. Деталь замка на деревянной калитке.

Рис 5.189. Раздвижные ворота на раме: 1. пролет забора; 2. ворота; 3. столб ворот; 4. ограничитель; 5. рельс; 6. катковое устройство; 7. направляющая.

Из всех видов ворот самого тщательного проектирования и оформления требуют, наверное, раздвижные ворота, поэтому стоит остановиться на них более детально.

На рисунках представлены разнообразные раздвижные ворота с узлами соединений в деталях.

Поскольку обычная фурнитура ворот общеизвестна и большую часть необходимых деталей можно приобрести в торговой сети, мы приводим здесь только примеры индивидуальных решений как в отношении формы, так и в отношении принципа действия фурнитуры.

Нами также рассматриваются различные варианты действия роликовой системы раздвижных ворот, поскольку от нее зависит, как они двигаются - легко или застревают.

Рис. 5.190. Узлы соединений раздвижных ворот, представленных на предыдущем рисунке: а)—с) детали; 1. каркас рамы; 2. перфорация; 3. профиль-держатель; 4. втулка; 5. прокладка; 6. ось катка; 7. шплинт; 8. ролик; 9. рельс; 10. встроенная арматура; 11. болт, крепление; 12. шайба; 13. шпилька: 14. промежуточная цапфа; 15. антифрикционная прокладка; 16. резиновый ролик; 17. консоль; 18. опорная плита; 19. угловой кронштейн; 20. бетонное покрытие; 21. железобетонный столб или стена.

Рис. 5.191. Раздвижные ворота консольного принципа действия с захватом на роликах: А, В, С - несущие, направления их действия.

Рис. 5.192. Металлические раздвижные ворота с наклонной дощатой обшивкой: А - верхняя опора; В - нижняя опора; 1. забор; 2. рама ворот; 3. распорка; 4. консоль; 5. раскосина; 6. дощатое полотно ворот; 7. ограничитель; 8. направляющий ролик.

Рис. 5.193. Узлы соединений раздвижных ворот, изображенных на предыдущем рисунке: а), b) детали; 1. несущая консоль; 2. двойной каток; 3. ось-болт катка; 4. шайба; 5. гайка; 6. крепежный болт; 7. шпилька; 8. соединительная подошва; 9. несущий U-образный профиль; 10. U-образный двойной профиль; 11. внешний кронштейн; 12. конструкционный профиль; 13. направляющий конструкционный профиль; 14. дощатая обшивка; 15. ролик; 16. ось; 17. стена; 18. бетонное покрытие.

Рис. 5.194. Канавка для раздвижных ворот, проложенная на покрытии: а) вид в разрезе; b) вид спереди; 1. покрытие из сборных элементов; 2. ряд кирпичей, уложенных «на ребро»; 3. направляющий Т-образный профиль; 4. основание канавки; 5. сухой шов; 6. подстилающий слой песка; 7. подстилающий слой гальки; 8. каток; 9. раздвижные ворота.

Рис. 5.195. Раздвижные ворота и наземное покрытие.

Рис. 5.196. Соединение нижней направляющей канавки раздвижных ворот с покрытием: а) утопленный уголок; b) выступающий уголок; с) Т-образный профиль; d) вертикальная полоса (закрепленная на несущей планке основания, установленной под покрытием).

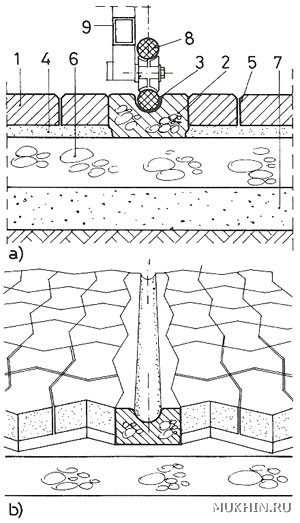

Рис. 5.197. Нижняя направляющая канавка для раздвижных ворот на бетонном основании: а) вид в разрезе; b) вид спереди; 1. покрытие из отдельных элементов; 2. бетонное основание канавки; 3. канавка для ролика; 4. подстилающий слой песка; 5. сухой шов; 6. несущий слой бетона; 7. слой гальки; 8. ролик; 9. раздвижные ворота.

Рис. 5.198. Замок раздвижных ворот: а) замок и задвижка; b) задвижка.

Рис. 5.199. Раздвижные ворота с нижней опорой и направляющим рельсом, встроенным в покрытие.

Рис. 5.200. Раздвижные ворота консольного типа действия, с захватом на нижнем и верхнем роликах.

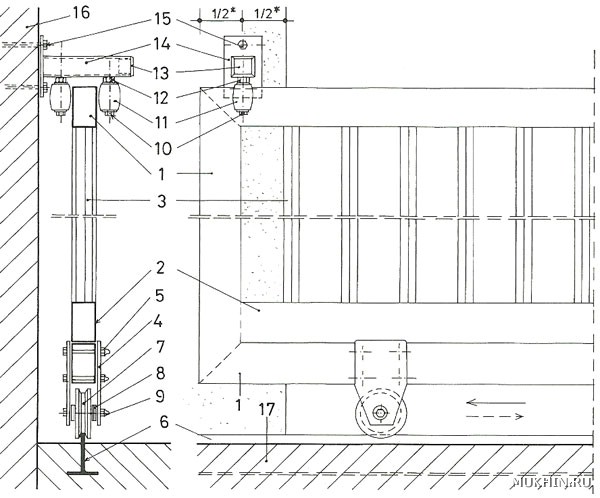

Рис. 5.201. Детали узлов соединения металлических раздвижных ворот с роликами в нижней части: 1. рама ворот; 2. профильная панель; 3. полотно ворот; 4. стойка; 5. соединительный болт; 6. рельс; 7. ролик; 8. втулка; 9. цапфа; 10. зажимный болт с антифрикционной прокладкой; 11. верхний направляющий ролик; 12. шкворень; 13. заглушка кронштейна; 14. кронштейн; 15. шпилька; 16. столб; 17. наземное покрытие.

Рис. 5.202. Механизмы шарнирного крепления распашных ворот на неподвижных опорах: a) с креплением через просверленные отверстия; b) с креплением сваркой; 1. неподвижная опора с корпусом конического роликоподшипника; 2. подошва основания для крепления болтами; 3. привариваемая опора; 4. установочный винт.

Рис. 5.203. Типы распашных ворот с разными крепежными узлами: а) на неподвижной опоре, крепятся через просверленное отверстие консолью; b) аналогичная конструкция, только крепятся сваркой; с) шарнирное резьбовое крепление; d) крепление поворотной цапфой.

Рис. 5.204. Шарнирные петли с горизонтальными осями для распашных ворот: а) вид сбоку (в разрезе); b) состояние перед установкой; 1. крепежная подошва, устанавливаемая на стенке столба; 2. крепежное основание со стороны ворот; 3. втулка с внутренней резьбой; 4. осевая цапфа; 5. шайба; 6. болт; 7. пластмассовые антифрикционные прокладки (двойные); 8. консоль; 9. закрытая гайка; 10. просверленное отверстие.

Рис. 5.205. Механизм действия распашных ворот с поворотной осью цапфы: 1. створка ворот; 2. сварной шов; 3. ось цапфы; 4. нижняя опора цапфы; 5. гнездо цапфы; 6. крепежная подошва; 7. дюбельное крепление.

Рис. 5.206. Простые и декоративные крепежные петли традиционных ворот: а) на гвоздях; b) на шурупах; с) на сквозной шпильке и гвоздях.

Рис. 5.207. Шарнирные петли для крепления ворот: а) на шурупах, с встраиваемой арматурой; b) на болтах или сварные.

Рис. 5.208. Варианты запоров, устанавливаемых на верхней серединной части распашных ворот: a) планка с ответной петлей для навесного замка; b) упорные планки для висячего замка; с) засов.

Рис. 5.209. Нижние, опускаемые засовы для ворот: а) общий вид в закрытом и открытом состоянии; b) открытое состояние, фрагмент; 1. упорный башмак; 2. паз; 3. выступ засова; 4. опускаемый засов; 5. шарнир; 6. лапка; 7. упор; 8. ворота.

Рис. 5.210. Простая арматура для ворот, крепящаяся гвоздями: 1. амбарная петля; 2. ответная деталь петли; 3. засов; 4. упор засова; 5. упорный башмак; 6. планка для висячего замка; 7. задвижка, нижняя; 8. щеколда с ручкой для одностворчатых ворот; 9. упорный башмак для щеколды.

Рис. 5.211. Арматура для ворот: 1. деревянные ворота; 2. деревянный столб ворот; 3. кирпичный столб ворот; 4. встраиваемый башмак; 5. резьбовая шарнирная цапфа; 6-8. ленточные петли с креплением на гвоздях.

Рис. 5.212. Щеколда для ворот: а) в закрытом; b) в открытом состоянии; 1. основание-подошва; 2. язычок щеколды; замыкаемая цапфа.

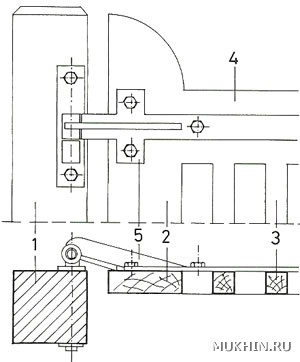

Рис. 5.213. Крепление деревянных ворот к столбу фиксированной петлей: 1. деревянный столб ворот; 2. рама створки ворот; 3. рейки решетки ворот; 4. верхняя декоративная рама ворот; 5. шарнирная петля.

Рис. 5.214. Внутренние деревянные ворота со съемными створками на возвратной пружине: 1. деревянный столб забора; 2. рама створки ворот; 3. возвратная пружина; 4. петля; 5. кронштейн петли с цапфой.

Рис. 5.215. Варианты устройств нижних роликов раздвижных ворот: a), b) с углублением; c), d) с направляющим рельсом.

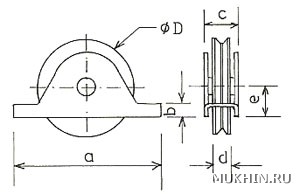

Рис. 5.216. Катки раздвижных ворот с втулками и осями для рельсов полукруглой и V-образной формы.

Рис. 5.217. Каток раздвижных ворот с нижней опорой для рельсов V-образной формы.

Рис. 5.218. Каток раздвижных ворот с углубленным устройством, для направляющего рельса V-образной формы.

Рис. 5.219. Ассортимент утопленных либо встраиваемых в покрытие рельсов раздвижных ворот: a)-l) варианты.

Рис. 5.220. Несколько примеров исполнения верхних роликов раздвижных ворот: a) каток с тремя направлениями движения; b) каток с односторонней опорой; с) ролики с внешней опорой; d) ролики с внутренней опорой.

Рис. 5.221. Варианты опор верхних направляющих раздвижных ворот: a) консольный, с направляющими роликами; b) консольный, с направляющим рельсом.

Рис. 5.222. Несколько вариантов опоры верхних направляющих раздвижных ворот: а), b) для эксплуатации в трех направлениях; c) для эксплуатации в четырех направлениях.

Рис. 5.223. Узлы раздвижных ворот консольного принципа действия: 1-3. консольное несущее колесо; 4. упор; 5. храповик; 6. верхние направляющие с гаечным креплением; 7. верхние направляющие со сварным соединением; 8-9. боковой направляющий ролик и U-образный рельс.

Рис. 5.224. Ограждение со стороны улицы из универсальных железобетонных блоков, декорированное растениями: 1. точечный фундамент; 2. U-образный элемент для цветов; 3. U-образный цокольный элемент; 4. арматура; 5. монолитное основание; 6. подпирающий лежень; 7. двойной клин; 8. временная опора; 9. калитка; 10. петля; 11. замок; 12. ящик для писем; 13. грунт; 14. растения.

Рис. 5.225. Ограждение ажурного типа из универсальных сборных железобетонных U-образных блоков.

Рис. 5.226. Варианты (I) сооружения ограды, изображенной на рис. 5.225.

Рис. 5.227. Варианты (II) сооружения ограды, изображенной на рис. 5.225.

Рис. 5.228. Ограждение из сборных железобетонных блоков малых форм и U-образных элементов с пролетами, воротами и калиткой из штакетника: 1. столб из блоков; 2. элементы цокольной облицовки; 3. пролет; 4. точечный фундамент; 5. монолитный лежень; 6. арматура; 7. шарнирная петля; 8. ворота.

Рис. 5.229. Ограда из сборных железобетонных блоков малых форм с пролетами, воротами и калиткой из наклонно нашитых деревянных реек.

Рис. 5.230. Сооружение ограды из сборных универсальных U-образных элементов: а) размеры элемента; b) метод сборки ограды; 1. элемент столба; 2. элемент лежня; 3. элемент пролета ограды; 4. скоба; 5. арматура; 6. бетонирование.

Рис. 5.231. Узлы соединений оград, представленных на рис. 5226-5229: а), b) варианты; 1. U-образный элемент; 2. ленточный фундамент; 3. зазор; 4. слой гальки; 5. дренажные отверстия; 6. слой раствора; 7. S-образная скоба; 8. железобетонный столб; 9. железобетонный монолитный лежень; 10. поперечная арматура; 11. связка; 12. крепежная арматура; 13. планка; 14. основание планки; 15. перекладина рамы; 16. перекладина; 17. дощатая обшивка; 18. крепление болтом; 19. откос; 20. фильтрующий слой гальки; 21. смесь для цветов; 22. слой торфа; 23. растения.

Рис. 5.232. Рабочий момент сборки изображенной на предыдущем рисунке ограды из U-образных элементов.
