Ограды из стекла и стеклоблоков

(Строительство заборов из стекла)

Ограждения из стекла встречаются настолько редко, что, быть может, и не следует ими заниматься, но мы приведем несколько примеров специально для тех, кто на внутреннем пространстве своего участка все же хочет поставить забор с ветрозащитной функцией и выбирает для этого стекло.

Ранее нами уже упоминалось, что стеклянные ограды сооружаются только из прессованного профильного стекла (копилита), из разновидностей закаленного безосколочного стекла или из стеклоблоков. Другое стекло использовать для этой цели запрещено, т. к. это небезопасно.

Рис. 5.169. Ограда с металлической каркасной конструкцией, пролетом из прессованного профильного стекла и железобетонным цоколем: а) общий вид; b) вид в разрезе; 1. стальной столб; 2. точечный фундамент; 3. L-образный монтажный профиль; 4. железобетонный цоколь; 5. рама для стекла; 6. профильное стекло.

Рис. 5.170. Узлы соединений изображенной на рис. 5.169 ограды: а)-с) фрагменты; 1. профильное стекло; 2. прокладка; 3. фиксатор; 4. замазка; 5. L-образная поперечная рама; 6. заполнитель (замазка); 7. сварной шов; 8. столб; 9. монтажный лист; 10 раствор; 11. железобетонная панель цоколя; 12. соединительная скоба.

В некоторых случаях вместо стекла используют оргстекло, но его поверхность легко царапается, поэтому создается впечатление грязного стекла.

Рис. 5.171. Ограда с пролетной конструкцией из армированного стекла на стальных столбах-стойках и цоколем из бетонипа.

Рис. 5.172. Узлы соединений ограды, изображенной на рис. 5.171: а), b) варианты; 1. сплошной стальной столб; 2. монтажный лист; 3. постель замазки; 4. листовая резиновая прокладка; 5. листовая накладка; 6. болт; 7. армированное стекло; 8. листовой бетонип; 9. L-образный зажим; 10. пластина-ограничитель.

Рис. 5.173. Ограда с пролетами из закаленного безопасного стекла, закрепленными на стальных столбах.

Рис. 5.174. Узлы соединений ограды, представленной на рис. 5.173: а), b) варианты; 1. столб, 2. консоль; 3. закаленное стекло толщиной 10 мм; 4. резиновая втулка; 5. резиновая шайба; 6. металлическая шайба; 7. болт; 8. закрытая гайка; 9. гайка; 10. шпилька; 11. фундамент; 12. подошва столба; 13. отверстие.

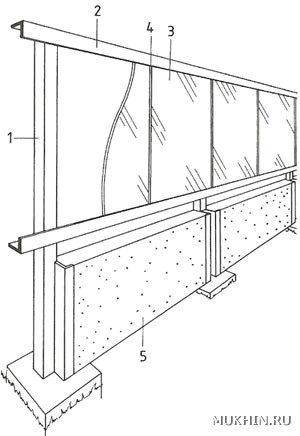

Рис. 5.175. Ограда из сборной цокольной панели, со стальными столбами и пролетами из армированного стекла: 1. металлический столб; 2. рама пролета; 3. пролеты из стекла (или оргстекла); 4. разделительный зазор; 5. железобетонная цокольная панель.

Рис. 5.176. Технология строительства забора из стеклоблоков.

Рис. 5.177. Варианты соединений пролетов из стеклоблоков с кирпичными столбами либо другими пролетами.

Рис. 5.178. Навесные качающиеся ворота с наклонной решеткой: а) общий вид; b)-е) узлы соединений; 1. рама; 2. решетка из досок; 3. дощатая обшивка; 4. качающаяся петля; 5. крепежный столб.

Рис. 5.179. Традиционный забор из штакетника с проволочными прожилинами, с воротами, подвешенными на мачту.

Рис. 5.180. Узлы соединений ворот, изображенных на предыдущем рисунке: 1. столб-мачта; 2. головная (шарнирная) ось; 3. перекладина; 4. планка; 5. связующий болт; 6. перекладина; 7. втулка; 8. шпилька; 9. скоба; 10. зубчатый стержень; 11. шип; 12. подпорный камень.

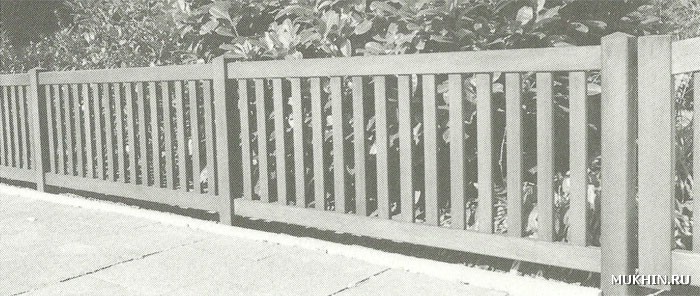

Деревянный забор со стороны улицы, укрепленный на ленточном каркасе, и гармонирующая с ним калитка.

Рис. 5.181. Объединенные деревянные ворота и калитка из плотной дощатой обшивки со стальным коробом: а) общий вид; b) вид сверху; c)-f) фрагменты узлов соединений; 1. внешняя дощатая обшивка; 2. внутренняя дощатая обшивка; 3. облицовка столба; 4. боковая рейка обшивки; 5. двойной U-образный столб; 6. стальная перекладина; 7. вертикальная планка; 8. планка петли; 9. раскосины; 10. крепление болтами; 11. замок.
