Комбинированные ограды из стали и других материалов

(Строительство комбинированных заборов)

Секции заборов из профильной стали встраиваются в пролетную конструкцию точно таким же образом, как и в деревянные. Разумеется, комбинированные ограды из стали и камня, кирпича или бетона более долговечны, чем заборы, скажем, из штакетника. В то же время необходимо знать, что металл и дерево по-разному влияют на человека. Влияние металла всегда суровее, всегда холоднее.

Детали стальных оград изготавливаются из полых или цельных в сечении горяче- или холоднокатаных профилей, а также труб (рис. 5.110-5.115). Рисунки приведенных примеров достаточно подробны для того, чтобы не нуждаться в дополнениях, поэтому мы остановимся только на одном примере, и то только потому, что это спроектированный для участка с уклоном вариант ограды из стали и железобетонных панелей заводского изготовления (рис. 5.115-5.119). Оригинальность этого образца в том, что, хоть он и возводится строго параллельно уклону, панели цоколя прямоугольные и могут быть изготовлены заранее.

Рис. 5.110. Ограда со смешанной рядностью кладки цоколя и столбов; пролеты выполнены из стальных профилей в виде решетки.

Рис. 5.111. Ограда с кирпичным цоколем и столбами, пролеты, ворота и калитка которой изготовлены из профильной стали: а) общий вид; b) вид сверху.

Рис. 5.112. Ограда из тесаного камня с попеременной рядностью кладки; пролетная конструкция выполнена из полотен с диагональной решеткой на промежуточных стальных стойках.

Рис. 5.113. Забор из сплошных профилей холодной обработки, цоколь которого выполнен из кирпичной кладки с бетонным покрытием: К - габариты ворот и калитки.

Рис. 5.114. Узлы соединений ограды, изображенной на предыдущем рисунке: a)—d) варианты; 1. пролетная конструкция забора из сплошных профилей; 2. профили, связующие пальцевидные элементы; 3. рама ворот; 4. цокольное покрытие ворот из листового металла; 5. влагозащитное перекрытие; 6. шарнирная петля; 7. планка петли; 8. шарнирная петля; 9. цапфа; 10. опора; 11. встроенная арматура; 12. железобетонное покрытие цоколя; 13. водозащитное покрытие; 14. кирпичный цоколь; 15. шов кирпичной кладки; 16. втулка; 17. засов; 18. ограничитель; 19. наклонный полозок; 20. стержень ограничителя; 21. покрытие тротуара.

Рис. 5.115. Смонтированная из готовых модулей ограда со стальными столбами, воротами, калиткой и пролетной конструкцией, установленной на бетонном цоколе.

Рис. 5.116. Узлы соединений изображенной на предыдущем рисунке ограды: а)-d) варианты. 1. стальной столб; 2. пролет из стального профиля; 3. рама ворот; 4. планка; 5. шарнир; 6. цапфа; 7. консонсоль; 8. засов; 9. рама из плоского профиля; 10. нижняя часть пролета ворот из листовой стали; 11. опора полотна ворот; 12. основание столба; 13. массив фундамента; 14. консольный кронштейн; 15. нижний кронштейн; отпиливается по размеру на месте; 16. цокольная панель из железобетона; 17. ребро профиля; 18. втулка; 19. фиксатор засова; 20. ограничитель; 21. наклонный полозок; 22. стержень ограничителя.

Рис. 5.117. Железобетонная панель изображенной на рис. 5.115 ограды и ее монтаж: а) план и размеры панели; b) монтаж; 1. бетон с поверхностной структурой из "промытой" гальки; 2. стальной стержень толщиной 16-18 мм; 3. выступающий конец стержня; 4. арматура.

Рис. 5.118. Ступенчатая ограда на участке с уклоном; ее стальные столбы-стойки и пролеты из листовой стали закреплены на цоколе из сборных железобетонных панелей: а) общий вид; b) уклон; с) вид сверху.

Рис. 5.119. Фрагменты ограды, представленной на предыдущем рисунке: а) вид спереди, пролетная конструкция; b) общий вид ворот ограды.

Рис. 5.120. Заводская панель цоколя ограды: а) план и размеры панели; b) фрагмент; 1. железобетон; 2. арматура; 3. встроенный профиль для сварки; 4. шип; 5. поверхность панели из «промытой» гальки.

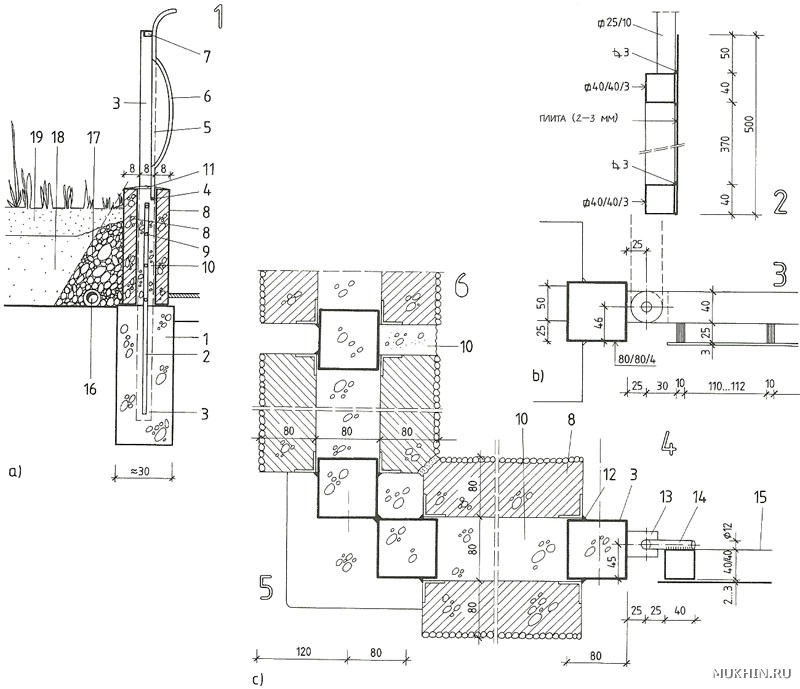

Рис. 5.121. Узлы соединений ограды, изображенной на рис. 5.118: а)-с) варианты; 1. бетонный ленточный фундамент; 2. арматура фундамента является несущей и для цокольных панелей; 3. стальной столб, встроенный в ленточный фундамент; 4. продольный профиль; 5. пролет ограды; 6. прутья ограды выпуклой формы; 7. соединительная планка; 8. сборные железобетонные панели цоколя; 9. продольная арматура; 10. бетон; 11. наклонная отделка штукатуркой; 12. сварной шов; 13. опора; 14. цапфа; 15. ворота; 16. дренажная труба; 17. сортированная галька; 18. почва; 19. слой гумуса.

Рис. 5.122. Ограда из железобетонных панелей заводского изготовления: а) общий вид; b) план; 1. промежуточный столб; 2. угловой столб; 3. горизонтальная панель пролетной конструкции.

Рис. 5.123. Детали столба ограды, показанной на рис. 5.122: a)-d) варианты.

Рис. 5.124. Горизонтальная панель полотна ограды, изображенной на рис. 5.122.
