Комбинированные ограды из дерева и других материалов

(Варианты формирования ограждений с деревянными пролетами)

Рис. 5.56. Дощатый забор на стальном каркасе с двусторонней, проницаемой для ветра обшивкой. Вид спереди; фрагменты забора в разрезе.

Как мы уже упоминали, самыми недолговечными деталями деревянных заборов являются опорные столбы, на которые крепятся пролеты, и близкие к грунту части их оснований. Поэтому в наши дни эти элементы пролетных конструкций изготавливаются из совсем не реагирующих либо мало реагирующих на влагу прочных материалов, например из камня, кирпича, бетона или из красивого, оригинального комбинирования этих материалов (рис. 5.57-5.63).

Рис. 5.57. Ограда с цоколем и столбами из обтесанного «под естественный» вид камня и деревянными пролетами.

Рис. 5.58. Ограда со столбами и цоколем из распиленных каменных плит и деревянными секциями.

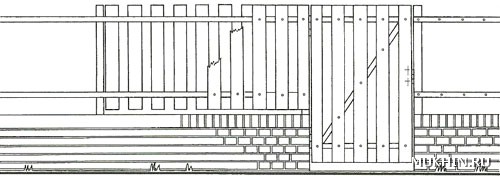

Рис. 5.59. Ограда с цоколем из кирпича, с калиткой и пролетом из дощатой двусторонней вертикальной нашивки.

Рис. 5.60. Забор с калиткой и полотном из декоративно обработанных по верхнему краю досок; пролеты установлены на бетонной цокольной панели.

Рис. 5.61. Варианты оград со столбами из небольших сборных блоков и цоколя из крупных заводских железобетонных панелей со сплошными либо прибитыми с зазором дощатыми пролетами: 1. С - угловые блоки; 2. В - средние блоки; 3. А - блоки для крепления ворот; 4. цокольная железобетонная подбалка; 5. полотно пролета из кругляка; 6. полотно пролета из досок твердых пород древесины.

Рис. 5.62. Сплошная ограда из тесаного камня с калиткой из плотно нашитых реек.

Рис. 5.63. Детали узлов соединения приведенного на предыдущем рисунке примера: 1. нашивка из реек; 2. перекладина рамы; 3. болт; 4. шарнирная петля на перекладине; 5. шип; 6. шов между камнями; 7. стена из бутового камня.

Из представленных здесь примеров мы выделим только два.

Рекомендуем обратить внимание на варианты формирования ограды с деревянными пролетами, изображенной на рис. 5.64 (более детально, в разрезе, она рассматривается на рис. 5.65). В решении варианта а) все они считаются сплошными пролетами, но на рис. b) и с) мы видим варианты пролетов, проницаемых для ветра. Обращаем внимание и на то, что на всех приведенных в разрезе вариантах рис. 5.65 решена защита верхних торцов планкой.

Рис. 5.64. Ограда со столбами и цоколем из кирпича, воротами, калиткой и пролетами из горизонтально закрепленных досок.

Рис. 5.65. Вид в разрезе деревянных элементов изображенной на предыдущем рисунке ограды: а) разреженный вариант; b), с) доски прибиты с двух сторон с взаимным смещением; d) доски прибиты внахлест; е), f) вид сверху; 1. пролеты из досок; 2. вертикальная перекладина; 3. рама калитки; 4. планка-покрытие; 5. стальной столб; 6. кронштейны; 7. болт крепления; 8. петля; 9. шип; 10. кирпичный столб.

Второй пример, заслуживающий внимания, рассматривается на рис. 5.66-5.68. Варианты деревянных заборов, рейки на воротах и секциях которых нашиты на перекладины перпендикулярно или внахлест, в последнее время становятся все более популярными. Соответственно забор при этом смотрится чрезвычайно пластичным, достаточно взглянуть на него немного сбоку, и он уже кажется сплошным, на самом же деле он хорошо продувается. Однако очень важно учесть следующее: глубина реечных элементов полотна забора не должна быть большой, т. к. их сложно крепить, более того, поскольку они могут быть закреплены только со стороны заднего ребра, существует опасность, что из-за перекоса элементы декоративной отделки потрескаются и упадут.

Рис. 5.66. Ограда из разреженного вертикального штакетника со столбами и цоколем из камня, с объединенными воротами и калиткой: а) общий вид; b) вид сверху.

Рис. 5.67. Варианты узлов соединения; вид предыдущего рисунка в разрезе: 1. фрагмент фасонной штакетины пролета; 2. круглая резиновая прокладка; 3. деревянная перекладина; 4. шуруп; 5. болт; 6. встроенный держатель; 7. шарнирная петля; 8. камень; 9. бетон; 10. шов; 11. жестяной козырек; 12. железобетонный оголовок; 13. слой очищенной гальки.

Рис. 5.68. Фасонные штакетины крепятся к перекладинам ребром: a) для пролетов, установленных на цоколь; b) размеры даны для монтажа полотна ворот.

Рис. 5.69. Ограда из готовых железобетонных блоков; опорные столбы смонтированы из модулей средних размеров, цоколь - из панелей, секции пролетов - из штакетника (I).

Рис. 5.70. Ограда из штакетника на опорных столбах из средних и на цоколе из крупных железобетонных блоков заводского изготовления (II).
