Ограды из стали и железа

(Строительство стальных и железных заборов)

Наряду с деревянными, самые популярные заборы - стальные (таковыми они стали, прежде всего, под влиянием зародившегося в последнее время культа сооружения ограждений). Главная причина такого повсеместного распространения стальных оград заключается в их прочности, долговечности (при соответствующей обработке поверхности); ярко окрашенные, они прекрасно вписываются в ландшафт, великолепно смотрятся в декоративном исполнении.

Кроме оград из сборных железобетонных блоков, на производственных территориях чаще всего сооружаются стальные заборы (рис. 5.94), так же часто встречаются они в жилой, городской среде и у многочисленных общественных зданий.

Рис. 5.94. Ограда из стальных труб; пролеты с прямыми и закругленными углами закреплены на столбах, залитых в точечный фундамент: а) общий вид; b) вид сверху.

Рис 5.95. Металлический забор; рекомендуется для установки на производственных территориях: 1. бетонные или стальные столбы; 2. стальные профили-перекладины; 3. стальные либо алюминиевые трапецеидально гофрированные листы; 4. крепление (заклепками или болтами).

Рис. 5.96. Узлы соединений забора, изображенного на предыдущем рисунке: а) из стальных труб; b) из холоднокатаных профилей: 1. столб; 2. приваренная к столбу консоль; 3. фрагмент пролета; 4. крепежный винт; 5. шайба; 6. гайка.

Рис. 5.97. Общий вид варианта ограды, изображенной на рис. 5.94; ее пролетная конструкция установлена на цокольной панели.

Рис. 5.98. Варианты декоративных узорных секций для пролетных конструкций из кованого металла.

Рис. 5.99. Узоры художественной ручной и машинной ковки, изготовленные для заборов и балконных решеток. Варианты.

Рис. 5.100. Декоративные элементы ручной художественной ковки для пролетов и ворот оград. Варианты.

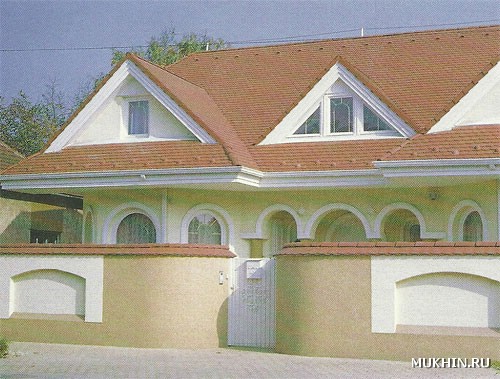

Особняк со сплошным забором со стороны улицы построен на угловом участке в провинциальном городе. Своей структурой и цветовой гаммой забор прекрасно сочетается с характером особняка; вписанная в «ось» забора калитка только усиливает красоту архитектурного решения: а) общий вид; b)-d) детали: план и вид в разрезе; 1. фундамент; 2. арматура; 3. изоляция; 4. цокольная стена, на которой стоят опорные столбы; 5. стена забора с кладкой в полкирпича; 6. свод; 7. арка ниши; 8. верхний венчик; 9. защита от снега (бетонирование со скосом); 10. штукатурка цоколя; 11. тонкий слой штукатурки; 12. балластное бетонирование; 13. черепичная облицовка; 14. рейки, на которых установлена черепица; 15. водозащитная жестяная кромка; 16. доски под верхней гранью черепицы; 17. коньковая верхняя черепица полукруглой формы; 18. верхнее крепление черепицы гвоздями; 19. крепление коньковой черепицы раствором; 20. ряд гвоздей; 21. деревянные стропила.

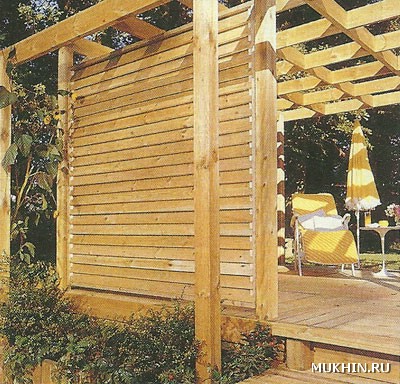

Деревянные перегородки, разделяющие внутреннее пространство сада.

Декоративные решетчатые перегородки, установленные в саду и на террасе, предназначены для визуального разделения и украшения окружающего нас пространства.

Решетчатая, просматриваемая «крыша» и сплошная боковая стенка ажурных перекрытий террас и уголков отдыха придают им уют и особую атмосферу.

Ограды со стороны улицы; внешняя структура цокольных стен и опорных столбов, собранных из готовых бетонных блоков, весьма разнообразна. Технология заводского изготовления может все: от поверхностей из очищенной, "промытой" гальки, от шлифованной "до блеска" внешней структуры и до поверхностей грубой обработки; пролеты таких оград также необыкновенно декоративны.

Со сборными элементами ограды - бетонными отливками и цокольным покрытием с одинаковой поверхностной структурой - прекрасно сочетаются пролеты из пластиковых профильных реек.

Ограда с цоколем из железобетонных отливок и смонтированной на нем пролетной конструкцией с металлическим каркасом: 1. U-образный элемент; 2. сборное цокольное покрытие с двумя водозащитными канавками снизу; 3. арматура несущей конструкции; 4. связка арматуры; 5. железобетонный пояс; 6. полистирольная плита-прокладка (6-8 см); 7. точечный фундамент; 8. стальной столб; 9. пролет.

Ограда со стороны улицы из сборных бетонных отливок, с каркасными столбами из бетонных элементов; установлена на точечном фундаменте с несущей монолитной железобетонной конструкцией: 1. отливки цокольной стены; 2. отливки опорного столба; 3. сборный элемент цокольного покрытия с двумя водозащитными канавками; 4. углубленный шов; 5. бетон; 6. гидроизоляция; 7. арматура несущей конструкции; 8. связка арматуры; 9. полистирольная плита; 10. железобетонный точечный фундамент.

Фрагмент строящейся со стороны улицы ограды из сборных пустотелых бетонных отливок на ленточном фундаменте: 1. бетонный ленточный фундамент; 2. железобетонный пояс; 3. арматура несущей конструкции; 4. связка арматуры; 5. изоляция; 6. стенной бетонный блок; 7. бетонный блок для столбов; 8. цокольное покрытие с двумя водозащитными канавками снизу; 9. плоский оголовок столба; 10. углубленный шов кладочного раствора; 11. бетон; 12. покрытие тротуара.

За последнее время все больше распространяется увлечение сооружением оград с пролетами из гнутых и сварных стальных труб на цоколе или без него (рис. 5.95-5.97), предположительно это вызвано тем, что стальные трубы более податливы для придания нужной формы, чем горячекатаный прокат либо профили холодной обработки.

В более богатых районах, где у желающих возвести ограду вокруг своего особняка больше возможностей для неограниченных трат, очень распространены декоративные, высокохудожественные ограды из кованого железа.

Выполнены они часто в неопределенном стиле, поэтому представляют собой малоценный переход от пролетов и ворот исторических времен из кованого железа к современным простым стальным оградам. Мы приводим всего несколько примеров таких оград, и то только затем, чтобы вы, сравнив их с остальными, эстетически выигрышными оградами, смогли прочувствовать правоту вышесказанного.

Рис. 5.101. Элементы пролетов машинной ковки из профильной стали: а) фрагмент пролета; b), с) ворота и калитка с секциями из кованых профилей в раме.

Рис. 5.102. Фрагменты кованых пролетных конструкций в стиле, подобном предыдущему: а) пролет; b) вариант ворот.

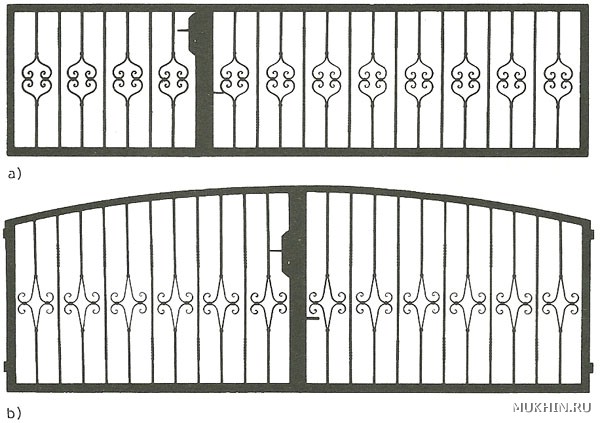

Рис. 5.103. Кованые ворота в менее декоративном исполнении: а) с прямой, b) с выпуклой верхней линией рамы.

Рис. 5.104. Фрагменты кованой ограды с одинаковым рисунком полотен: а) фрагмент промежуточной конструкции пролета; b) ворота.

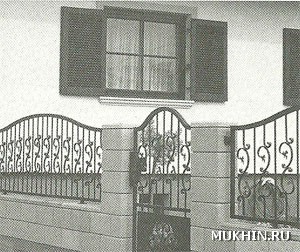

Парадная ограда у подъезда жилого дома со стороны улицы.

Рис. 5.105. Варианты кованых калиток: а) низкие; b) средней высоты.

Рис. 5.106. Системно подобранный орнамент художественной ковки для ворот и калитки: а) одностворчатая калитка; b) двустворчатые ворота.

Рис. 5.107. Кованые ворота из заключенных в раму профилей: а) раздвижные; b) двухстворчатые, распашные.

Рис. 5.108. Фрагменты кованой ограды с восходящей верхней линией рамы пролетной конструкции и выделяющимися из общего фона узорами художественной ковки: а) пролетная конструкция закреплена на столбах-стойках; b) двухстворчатые (объединенные) ворота-калитка.

Рис. 5.109. Кованые калитки с разнообразными узорами: а) простой, с заклепочным соединением профилей; b) с соединением фигурных профилей; с) из декоративных элементов; d) из элементов круглой формы.

Кованые пролеты ограды на несущей конструкции из тесаного камня или бетонных отливок.
