Угловой камин и печь в одной кладке

(Печь-камин конструкции Е. Гудкова)

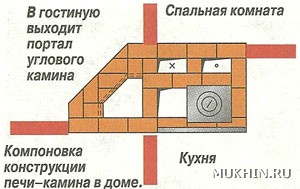

Отметим некоторые особенности конструкции и процесса кладки этой печи с камином:

  • топливник камина имеет сплошную подину (3 ряда) без зольниковой камеры;
  • на 2-м и 3-м рядах устанавливают прочистные дверки печи;
  • с 4-го по 9-й ряд формируют боковые стенки камина (одна из стенок является общей с печью);
  • с 9-го по 12-й ряд внутренние стенки топливника камина имеют наклон (смотрите порядовки кладки) ~60° к горизонту;
  • топочную дверку печи устанавливают на 10-12 рядах, а варочную плиту — одновременно с 14-м рядом кладки;
  • на 17-м ряду заканчивают формирование дымосборника камина после чего на 19-м ряду закладывают поворотный шибер каминного дымохода и задвижку летнего (прямого) хода дымовых газов печи.

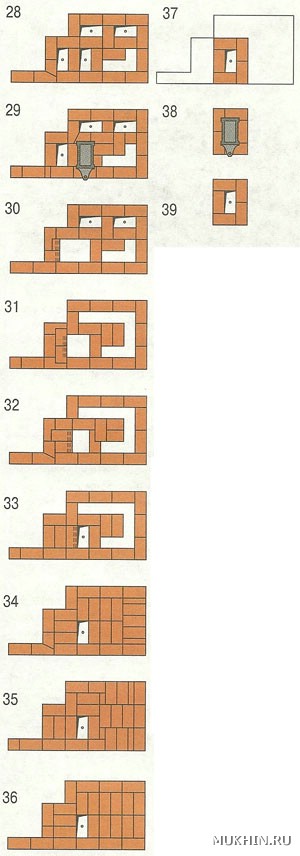

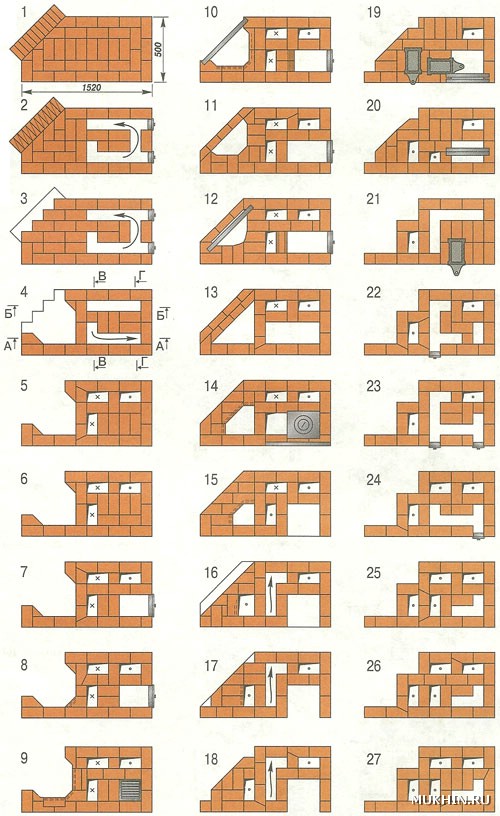

Порядовки печи-камина.

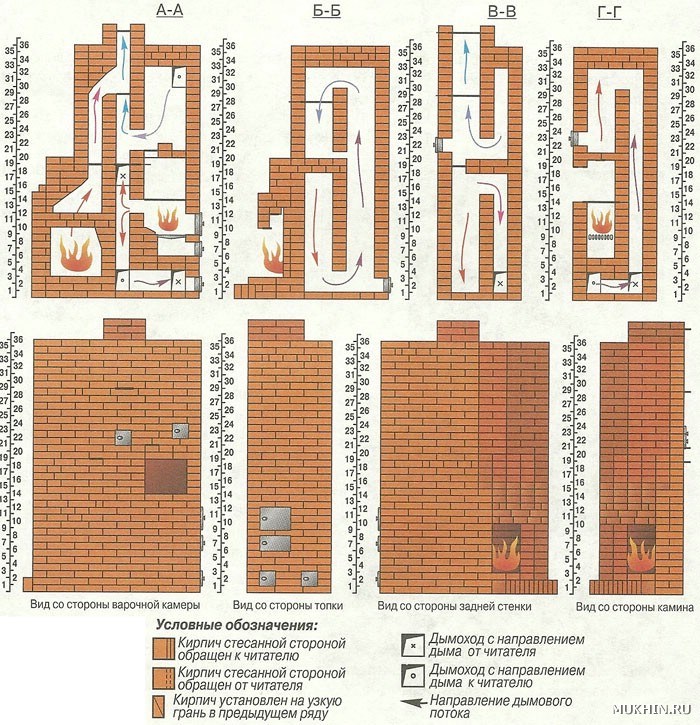

Виды и разрезы.

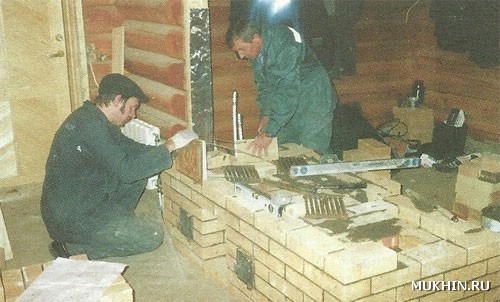

Автор конструкции Е. Гудков с напарником за работой.

После того, как печь с камином выложены и все дымоходы очищены от остатков раствора, приступают к сушке и контрольной топке. Разжигать следует бумагой, стружкой с последующим добавлением сухих мелких дров.

При контрольной топке печи все задвижки (кроме вентиляционной) должны быть открыты. Шибер камина следует закрыть, чтобы избежать подсоса воздуха через каминный дымоход. И лишь после достижения достаточной тяги задвижку летнего хода прикрывают.

Сушку производят за несколько кратковременных топок и считают завершенной, если на печных приборах (дверках, задвижках) не будет капелек влаги. После сушки печной массив можно оштукатурить и покрасить, а камин облицевать керамикой или природным камнем (см.фото).

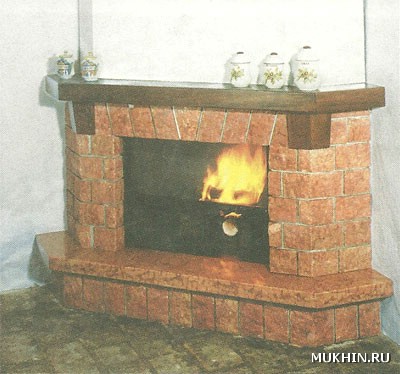

Облицовка портала углового камина под «дикий камень».

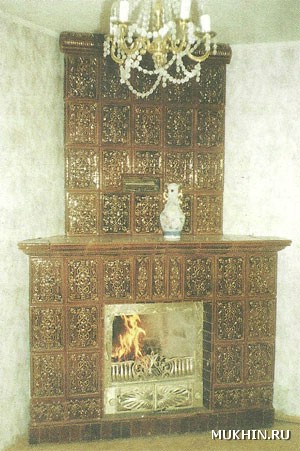

Облицовка портала углового камина изразцами.

Для удобства эксплуатации в топливник камина желательно поставить металлическую корзину с противнем.

ОБ ОСОБЕННОСТЯХ ТОПКИ ПО-ЛЕТНЕМУ

При топке печи по-летнему задвижка прямого хода открыта и дымовые газы из топливника поступают в дымоход под насадной трубой и уходят в атмосферу. В этом случае весь массив печи прогреваться не будет. В таком режиме печь работает удовлетворительно и одновременно с камином.

ТОПКА ПО-ЗИМНЕМУ

При закрытой задвижке прямого хода дымовые газы поступают из топливника в нижнюю отопительную камеру. Из горизонтальных дымоходов под зольником горячие газы поднимаются по соединительному каналу в верхнюю отопительную камеру, далее опускаются вниз до перекрытия варочной камеры и, продвигаясь по горизонтальным каналам, поступают в вертикальный дымоход под трубой.

Во время топки по-зимнему, во избежание ослабления тяги шибер камина и задвижку вентиляционного канала рекомендуется держать в закрытом положении.

Вентиляционную задвижку следует открывать только во время приготовления пищи для удаления запахов. Задвижку прямого хода приоткрывают при растопке печи и при закладке новой порции топлива.

Теплоотдача при 2-разовой топке в сутки — 3,8 кВт.

Материалы и приборы для сооружения отопительно-варочной печи с угловым камином

  • Кирпич красный полнотелый — 560 шт.
  • Кирпич огнеупорный — 110 шт.
  • Глина красная — 180 кг
  • Глина огнеупорная — 30 кг
  • Песок — 630 кг
  • Дверка топочная 210x260 мм — 1 шт.
  • Дверка поддувальная 130x260 мм — 1 шт.
  • Дверки прочистные 130x130 мм — 4 шт.
  • Плита чугунная 560x410 мм — 1 шт.
  • Шибер поворотный — 1 шт.
  • Задвижки печные 130x260 м — 4 шт.
