Двери

(Конструктивное исполнение и установка дверей)

Конструктивное исполнение дверей зависит от места их установки, в связи с чем различают двери входные и внутриквартирные. Разница этих конструкций состоит в том, что входные двери несут защитную нагрузку, поэтому в их конструкциях предусматривают увеличение прочностных характеристик с соблюдением эстетических функций. Как правило, входные двери более массивны, а их полотна не имеют стеклянных вставок, ослабляющих прочность двери (рис. 112). Основным их назначением является надежная защита дома от температурной разницы наружного и внутреннего воздуха, несанкционированных вторжений, но при этом их внешний вид должен быть в гармонии с фасадом дома, подчеркивая архитектурный стиль. Обязательной принадлежностью входных дверей является порог, позволяющий добиться более эффективного уплотнения.

Устройство входных дверей
Рис. 112. Устройство входных дверей:
1 - толь (гидроизоляция); 2 - дверная коробка; 3 - дверное двупольное полотно; 4 - порог коробки

Внутриквартирные двери

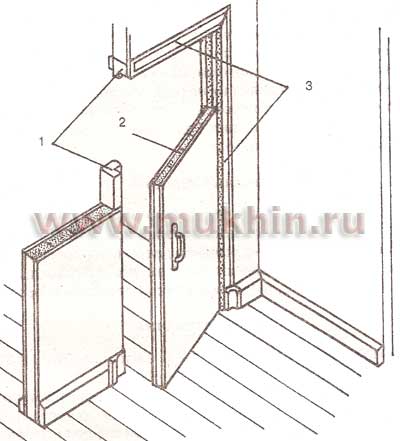

Рис. 113. Внутриквартирные двери:
1 - дверная коробка; 2 - дверное полотно; 3 - наличники

Внутриквартирные двери не рассчитывают на силовые нагрузки, и основным их назначением является сообщение между отдельными помещениями дома с условной их защитой (рис. 113). Поэтому внутриквартирные двери изготавливают из более тонких материалов, но с обязательным учетом задуманного дизайна. И те и другие двери могут быть одинарными и двойными. Ширина дверного полотна должна быть достаточной для беспрепятственного прохода и проноса необходимой мебели. Поэтому для одинарных дверей ширину коробки обычно делают 100 см, а при изготовлении двойных дверей она может быть значительно больше. Исключение составляют дверные системы в ванных комнатах и туалетах, ширина которых редко бывает более 80 см. В зависимости от дизайнерских решений и особых требований к дверным системам того или иного вида, а также от технической оснащенности изготовителя двери одного и того же вида могут выполнять по-разному. Эти обстоятельства привели к большому разнообразию дверей, представленных на современном рынке.

Деревянные двери изготавливают в различных конструктивных исполнениях от щитовых и филенчатых до дверей арочной конструкции с элементами резьбы на различные сюжеты. Поставляют их на российский рынок как отечественные, так и зарубежные производители. Часто деревянные двери выполняют под заказ, учитывая индивидуальные запросы потребителя.

Дверные коробки

Дверные коробки для подавляющего большинства зданий изготавливают из досок толщиной 50-60 мм и шириной, зависящей от назначения двери и толщины стены. Бруски коробки соединяют на клею при помощи шипов (рис. 114). Количество шипов зависит от ширины коробки.

Дверная коробка и ее составные части
Рис. 114. Дверная коробка и ее составные части:
I - дверная коробка: 1 - перемычка; 2 - откосы; 3 - трехгранные анкерные планки; 4 - верхняя часть; 5 - лежневая связь;
II - составные части: а - соединение в "шип" и "лапу" без заглубления откосов; б - с заглублением откосов в перемычку и лежневую часть; в - соединение двусторонним "ласточкиным хвостом"; г - односторонним "ласточкиным хвостом"; д - угловым типовым соединением;
1 - откосы дверной коробки; 2 - шип; 3 - скоба; 4 - лежневая связь

Конструкции щитовых дверей
Рис. 115. Конструкции щитовых дверей:
А, В - с вертикальными брусками жесткости; Б - с вертикальными и горизонтальными брусками жесткости; Г - с горизонтальными брусками жесткости

Внешний вид филенчатых дверей
Рис. 116. Внешний вид филенчатых дверей

Структура дверных сэндвич-панелей

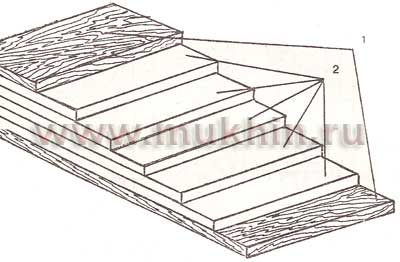

Рис. 117. Структура дверных сэндвич-панелей:
1 - защитное покрытие; 2 - слои древесины

Конструкция щитовой двери со стягивающими металлическими стержнями
Рис. 118. Конструкция щитовой двери со стягивающими металлическими стержнями:
1 - металлический стержень; 2 - шайбы; 3 - гайка; 4 - декоративная пробка; 5 - пазы в брусках; 6 - рейка, вставляемая в пазы на клею

Второй вариант щитовой двери со стягивающими металлическими стержнями
Рис. 118-А. Второй вариант щитовой двери со стягивающими металлическими стержнями:
1- металлический стержень; 2 - шайбы; 3 - гайка; 4 - декоративная пробка; 5 - бруски обвязки; 6 - бруски массива дверного полотна

Дверные полотна

Дверные полотна могут быть щитового (рис. 115) или филенчатого (рис. 116) исполнения. Щитовые двери современных конструкций отличаются от отечественных предшественников высококачественной декоративной отделкой и применением сэндвич-панелей (рис. 117). Кроме того, наличие в массиве двери специальных шумопоглощающих и теплоизоляционных прослоек значительно повышает их технические характеристики. В некоторых случаях в щитовую конструкцию входной двери включают металлические листы, повышающие прочность дверной системы. Щитовая конструкция может предусматривать стягивание металлическими стержнями, которые усиливают дверь и предотвращают коробление, возникающее в результате большой разницы температур с разных сторон двери (рис. 118). Для решения дизайнерских задач отделка двух сторон дверей может быть различной, что позволяет входной двери успешно сочетаться с дизайном межкомнатных дверных систем. Такие двери изготавливают по специальному заказу, а стоимость их может превышать стоимость серийных изделий. Эта задача может облегчаться обивкой внутренней стороны двери специальными декоративными панелями с дизайном, подобным внутренним дверям. Обычно такие панели устанавливают на защитные двери, при этом следует учитывать их габаритные размеры и толщину.

Виды филенок
Рис. 119. Виды филенок:
а, б - простые дощатая и фанерная; в - с рамкой; г - дощатая с наплавом; д - дощатая с фигареями; е - дощатая с раскладками

Крепление филенок в рамках
Рис. 120. Крепление филенок в рамках:
а - в четверть без раскладок; б - в четверть с раскладками; в - в глухой шпунт

Филенчатые полотна состоят из обвязки, средников и филенок. Филенки заполняют пространство между брусками обвязки и являются главным украшением двери. Они бывают плоскими и фигурными, с наплавом или фигареями, обрамленные различными фасками и калевками (рис.119). Разновидностью филенчатых дверей являются остекленные полотна, в которых роль одной или нескольких филенок играет стеклянная вставка. При этом имеется возможность установки как обычного , так и специального стекла в зависимости от назначения двери и предъявляемых к ней требованиям. Установку стекол в дверные полотна выполняют по методикам остекления оконных переплетов, для чего изготавливают различного профиля штапики, размеры которых несколько больше оконных.

Собирают филенчатые двери из простых брусков, соединяя прорезными шипами на клею (рис. 120). Сопряжение обвязок дверных полотен при толщине брусков до 44 мм делают в один шип, при толщине шипа до 54 мм - в два шипа и при толщине 64 мм и более - в три шипа. Гигроскопичность натуральной древесины приводит к колебаниям ее влажности даже при очень качественном покрытии. Из-за этого линейные размеры элементов дверных полотен могут изменяться в процессе эксплуатации. Чтобы избежать нежелательных деформаций, филенки в пазах обвязки никогда не закрепляют жестко. Для этого размеры филенок подбирают на несколько миллиметров меньше расстояния между пазами обвязки. При этом чем меньше размеры филенок, а следовательно и меньше их линейные изменения вследствие температурных колебаний, тем меньше возможность деформации дверного полотна. Поэтому двери с мелкими филенками считаются более прочными.

Для снижения линейного расширения филенок некоторые изготовители применяют комбинации древесины и деревоподобных материалов (ДВП, МДФ, ДСП и т.д.) при конструировании дверной системы. Это обстоятельство приводит к удешевлению продукции и частично компенсирует гигроскопичность древесины. Применение различных материалов в конструкции дверного полотна может вызвать его деформацию или появление трещин в деревянных элементах вследствие разного коэффициента линейного расширения этих материалов. Такое явление компенсируют устройством дополнительных пазов в массиве деревянных элементов обвязки. Возможно заполнение ячеек между рамками обвязки дверного полотна гофрированными картонными плитами. Это значительно снижает стоимость дверной системы, однако прочность таких дверей уменьшается, что требует более бережного обращения при их эксплуатации.

Дверные системы

Установка дверной системы оказывает большое влияние на надежность ее работы. Дверные системы многих изготовителей часто имеют достаточно большие гарантийные сроки их качества при условии соблюдения покупателем определенных требований. Одним из основных условий является установка дверного блока непосредственно изготовителем. Это связано с тем, что установка дверного блока должна исключать любые перекосы, отклонения от горизонтали и вертикали, а закрепление дверной коробки должно быть абсолютно надежным. Полотно должно строго соответствовать расстояниям между фальцами коробки. Если дверное полотно несколько шире или длиннее фальцев коробки, его подрезают. Предварительно следует убедиться, что конструкция дверного полотна позволяет выполнять срезание древесины по всему периметру наружной обвязки. При этом не рекомендуется срезать более 5 мм на каждом элементе обвязки. Обрезку дверного полотна следует выполнять таким образом, чтобы оно плотно входило в фальцы коробки с зазором на окраску не более 2 мм.

Карточные петли для деревянных дверей

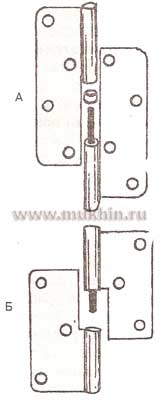

Рис. 121. Карточные петли для деревянных дверей:
А - петля с латунной втулкой; Б - шариковая петля

Петли лучше всего применять латунные. Рекомендуется на стержни петель надевать небольшие латунные втулки для уменьшения трения между картами петли. Перед установкой петли необходимо смазать машинным маслом. Крепят петли только на шурупах (рис. 121), при этом головки шурупов должны быть полностью утоплены в потай, выполненный в петельной карте. Необходимо учитывать, что крепление дверного полотна лучше всего выполнять на трех петлях.
