Кровля из гончарной черепицы

Кровлю из гончарной черепицы на Руси применяют с давних времен. Такая кровля не шумит под дождем и ветром, не раскаляется под полуденным солнцем, создавая в мансардном помещении комфортные условия. Обработанная при высокой температуре черепица приобретает хорошую стойкость к атмосферному влиянию, и кровля из этого материала отличается прочностью и долговечностью. Особенно привлекательна черепица в архитектуре деревянного домостроения. Несмотря на свои положительные качества, черепица во второй половине XX столетия в нашей стране не пользовалась особой популярностью, и предпочтение отдавалось шиферной кровле. Очевидно, все это было связано с простотой укладки шифера и его дешевизной. Кроме того, кровля из черепицы достаточно тяжелая, поэтому конструкция крыши под этот кровельный материал должна быть усиленной. В это же время в странах Западной Европы черепицу использовали повсеместно, полностью игнорируя шифер. Все дело в том, что шифер представляет собой листы на основе цемента и асбеста и вреден для здоровья. В последнее время это стали понимать и в нашей стране, появилась тенденция возврата к кровле из гончарной черепицы, как экологически чистому материалу.

Современная промышленность изготавливает: пазовую штампованную черепицу, пазовую ленточную, плоскую ленточную, коньковую и др. (рис. 87). Размеры глиняной черепицы приведены в таблице 20.

Виды гончарной черепицы

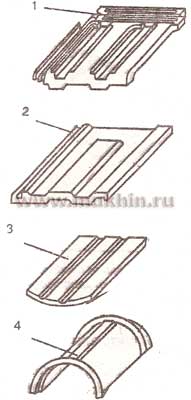

Рис. 87. Виды гончарной черепицы:
1 - пазовая штампованная; 2 - пазовая ленточная; 3 - плоская черепица; 4 - коньковая черепица

Таблица 20. Размеры глиняной черепицы

Тип черепицы Полезная (кроющая) площадь, мм Габариты, мм
Длина Ширина Длина Ширина
Пазовая штампованная 310 190 Не нормируется Не нормируется
333 190 То же То же
347 208 То же То же
Пазовая ленточная 333±5 203±3 405±5 220±3
333±5 180±3 Не нормируется 220±3
333±5 140±3 Не нормируется 165±3
Плоская ленточная 160±5 155±3 365±5 155±3
Волнистая ленточная 290±5 200±3 350±5 240±3
S-образная ленточная 333±5 175±3 300±5 245±3
Коньковая 333±4 Не нормируется 365±4 200±3

Укладка пазовой ленточной (А), штампованной (Б), плоской (В) черепицы
Рис. 88. Укладка пазовой ленточной (А), штампованной (Б), плоской (В) черепицы:
1 - обрешетка; 2 - верхняя черепица; 3 - нижняя черепица; 4 - продольный стык; 5 - стропильная нога; 6 - уравнительная рейка

При выборе материала для черепичной кровли нужно помнить, что структура черепка в изломе должна быть однородной, без расслоений, а цвет - однотонным. Черепица должна быть нормально обожжена и при легком постукивании издавать чистый недребезжащий звук. Кроме того, черепица не должна иметь известковых включений. Схема укладки черепицы приведена на рис. 88. Черепицу, как и все мелкоштучные кровельные материалы, укладывают внахлест. Причем существует два вида нахлеста: — одинарный нахлест, результатом которого является однослойная кровля. Такой вид нахлеста образуется пазовой ленточной или штампованной черепицей, когда каждый отдельный лист имеет паз и фальц (гребень), позволяющие ему цепляться за смежные листы; — двойной нахлест применяют для плоской черепицы (или других плоских кровельных материалов). При двойном нахлесте образуется двухслойное и даже трехслойное кровельное покрытие. Это обусловлено тем, что вышеуложенные ряды перекрывают нижеуложенные более чем на половину листа. При этом вес кровли значительно возрастает.

Если черепичную кровлю настилают по однослойному толевому покрытию, то вместо обрешетки устраивают сплошной дощатый настил, покрывают его слоем толя или рубероида, а затем набивают бруски в виде обрешетки. Для экономии материалов часто толевое покрытие не делают, а промазывают швы цементным раствором. Но практика показала, что со временем раствор выпадает.

К обрешетке черепицу крепят гвоздями, скобами, клямерами, проволокой или за счет собственного веса. Черепичная кровля имеет зигзагообразный рисунок, подобно кирпичной стене, когда стык двух листов вышерасположенного ряда приходится на середину листа нижерасположенного ряда. Чтобы добиться этого, все нечетные ряды начинают и заканчивают целыми листами, а все четные - половинчатыми. Укладка осуществляется в 3-4 рядах одновременно и выполняется в следующей последовательности: в прикарнизном ряду выкладывают две целые черепицы, а во втором - сначала половинку, а затем целый лист. В третьем ряду кладут одну целую черепицу, затем возвращаются к первому ряду и укладывают по одному листу во всех уже начатых рядах. После этого в четвертом ряду крепят одну половинчатую и одну целую черепицу и снова возвращаются к первому ряду, чтобы добавить по одному листу во все ранее начатые ряды. Расход материала для устройства кровли из гончарной черепицы приведен в таблице 21.

Таблица 21. Нормы расхода черепицы на 100 м2 кровли

Материал Вид черепицы
Пазовая штампованная Пазовая ленточная Плоская ленточная
Черепица рядовая, шт. 1750 1550 4150
Черепица коньковая, шт. 40 40 40
Раствор цементный, м3 0,27 0,27 0,25
Проволока 1,5 мм, кг - 2,1 -
Гвозди строительные 2,5*50 мм, кг - 1 -

Укладка конька
Рис. 89. Укладка конька:
1 - обрешетка; 2 - черепица; 3 - конек; 4 - пазовый ободок

Конёк покрывают специальной коньковой черепицей. Укладывают ее на цементно-известковом растворе, перекрывая верхний черепичный ряд на 50 мм. Каждая коньковая черепица имеет пазовый ободок, благодаря которому она цепляется за другую черепицу (рис. 89). Укладывается она в направлении размещения рядов черепицы (слева направо или справа налево). К тому же, со стороны чердака каждую нечётную черепицу фиксируют мягкой стальной проволокой, закрепляя её на гвоздях, забитых в обрешётку. Черепицу на ребрах укладывают снизу вверх.

Несмотря на то, что черепичную кровлю можно устраивать при любой конфигурации крыши, проще всего это делать на двускатной кровле. При более сложной форме крыши образуются многочисленные разжелобки и ребра, которые усложняют кровельные работы и снижают ее водонепроницаемость. Ендовы и разжелобки черепичной крыши закрывают картинами из оцинкованной стали. Примыкания черепичной кровли к вертикальной стене закрывают стальным фартуком из оцинкованной стали, который крепят кляммерами к основанию под крайними черепицами и гвоздями к закладной рейке. На черепичной кровле вокруг трубы делают так называемую "выдру" из цементно-песчаного раствора или оцинкованной листовой стали.

Качество кровли из гончарной черепицы находится в прямой зависимости от качества исходного материала. На практике часто можно встретить черепицу с деформированным профилем, уложить которую без протекающих зазоров просто невозможно. Поэтому, если уж останавливаться на кровле из гончарной черепицы, то материал нужно подбирать такой, чтобы кровля служила десятилетиями без всяких эксплуатационных расходов. Среди отечественных производителей хорошо зарекомендовала себя продукция Московского завода БРАС ДСК-1, выпускающего до 10 наименований керамической и цементно-песчаной черепицы.

Пазовая черепица "Рубин", выпускаемая этим заводом, имеет по горизонтальным кромкам пазы, служащие для замкового соединения пластин между собой. Благодаря такой конфигурации черепицу можно укладывать на кровле с наклоном от 22°. Зазоры в замках позволяют кровле воспринимать и перераспределять нагрузки, вызванные осадкой дома, ветровым и снеговым давлением. Плоская черепица "бобровый хвост" представляет собой плоские дощечки со скругленными краями. Такую черепицу можно укладывать на самые сложные конфигурации крыш, в том числе и на конусообразные покрытия круглых башен.

На отечественном рынке можно приобрести черепицу зарубежных производителей, качество которой отвечает европейским стандартам. К примеру, немецкая фирма "CREATON" предлагает потребителям богатейшую коллекцию различных видов плоских и пазовых черепиц, отличающихся разнообразием форм и размеров. Цветовая палитра этих изделий превышает 60 оттенков. Цвет черепицы не блекнет со временем, так как специальное покрытие надежно противостоит атмосферным воздействиям (даже смогу больших промышленных городов). Это достигается благодаря уникальному покрытию "Финесс", выполненному по новейшим технологиям. Это покрытие защищает черепицу от старения, отложения мха, повышенной влажности и морского воздуха. Перечень производителей этого кровельного материала можно было бы продолжить, но это неизбежно сведет данный раздел сайта к каталогу, что не предусмотрено его тематикой.

Современная промышленность выпускает в комплекте с черепицей различные доборные элементы, облегчающие укладку кровли. Благодаря этим элементам черепицу можно укладывать на крыши самой сложной конфигурации. Черепица - долговечный материал и при правильной укладке может простоять до 100 лет.
