Шахтные деревянные, бетонные колодцы

Наверх

Водоснабжение || Строительство колодцев || Вода на садовом участке || Дополнительная информация



Конструкция шахтного колодца

Шахтные деревянные колодцы получили широкое распространение, потому что всегда имеется материал. Начинают строительство колодца со сборки сруба, затем делают разметку шахты и глиняного замка. Размер сруба шахтного колодца зависит от глубины колодца (если это бревна, то d = 12-18 см, пластины - толщина 10-15 см). Для нижней части сруба используют следующие породы древесины: дуб, вяз, ольха. Для надводной части используют древесину сосны. Срубы выполняют "в лапу" и "в угол". Во время сборки сруба проверяется отвесом вертикальность. Деревянный сруб состоит из отдельных венцов. Каждый венец нумеруется, число венцов зависит от глубины колодца, толщины бревен, брусков, ширины пластин. Нельзя конопатить трещины в венцах изоляционными материалами (они быстро загнивают и портят качество воды). Когда сруб собран, вынимают грунт на глубину 1,5-2 метра, опускают туда собранный сруб, устанавливают ворот или треногу с полиспастом и делают водоупорный замок из утрамбованной мятой глины, шириной и глубиной до 1 метра. Шахту продолжают копать, равномерно выбирая со всех сторон грунт на толщину венца и, подводя бревна новых венцов, укрепляя их между собой временными скобами. Чтобы не было перекоса и разрыва стенок колодца, через 5-6 венцов укладывают закладные бревна на 20-25 см длиннее рядовых. Концы укладывают в стенки шахты. Если водоносный слой обильный, то трудно завести нижнюю подводную часть сруба. В таком случае в колодец опускают коробку, сбитую из толстых досок, и продолжают выемку грунта, и заглубляют коробку по возможности больше. На дно насыпают крупный песок, щебенку, мелкую гальку слоем 20-25 см, чтобы взмучивался ил при пользовании колодцем.

Устройство шахтного колодца с деревянным срубом, оборудованного вибрационным насосом

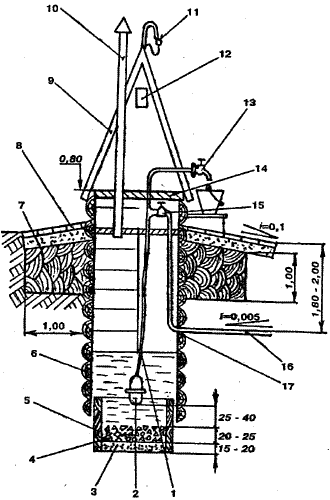

Рис. 6. Устройство шахтного колодца с деревянным срубом, оборудованного вибрационным насосом:
1 - шланг; 2 - вибрационный насос; 3 - песок; 4 - щебенка; 5 - коробка; 6 - сруб деревянный; 7 - глиняный замок; 8 - отмостка; 9 - будка; 10 - вентиляционный стояк; 11 - ввод электросети; 12 - застекленное окно; 13 - излив с краном; 14 - крышка; 15 - запорный вентиль; 16 - подземный трубопровод; 17 - дренажное (сливное) отверстие диаметром 2-4 мм

Деревянные шахтные колодцы

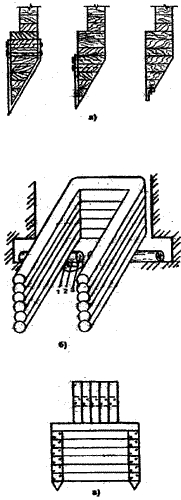

Рис. 8. Деревянные шахтные колодцы:
а - режущий нож; б - укладка поддерживающих бревен под сруб; в - колокол (шатер);
1 - камень; 2 - клин; 3 - бревно

Бетонные колодцы - практичны, долговечны, просты в строительстве. Монтируют шахтные колодцы из бетонных и железобетонных колец, диаметром от 1 до 1,5 м; высотой от 0,6 до 0,9 м. Для неглубоких колодцев (от 4 до 6м) используются бетонные трубы (d = 60-70 см; длиной 3-4 м). Колодцы из бетонных колец для обеспечения безопасности от завалов делают опускным способом с постепенным их наращиванием (этот способ применим для колодцев глубиной 5-6 метров). Равномерно подрывая грунт по периметру кольца, его опускают на всю высоту, затем сверху ставят следующее кольцо и подрывают грунт дальше. Чтобы проверить равномерность опускания кольца, берут 4-е одинаковые опоры (кирпичи, деревянные чурки), выкапывают 4 углубления под кольцом, грунт между опорами удаляют и, кольцо, опускаясь, опирается только на них. Затем продолжают равномерно подкапывать грунт под противоположными опорами, пока кольца полностью не опустятся. Глубокие шахты для бетонных колодцев копают сразу до водоносного слоя, а затем опускают кольца опускным способом. Делая сквозной проход шахтного ствола, не забывайте устанавливать распорки, предупреждающие обвал стенок шахты. Снаружи сруб обшивают досками.

Бетонные колодцы

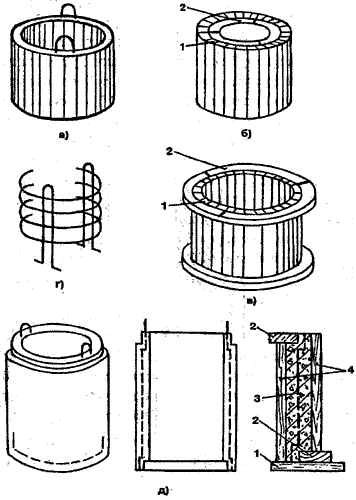

Рис. 9. Бетонные колодцы:
а - железобетонное кольцо; б, в - форма для изготовления простых бетонных или железобетонных колец; г - арматура; д - железобетонное кольцо с замком; 1 - доски; 2 - деревянное кольцо; 3 - железобетон (арматура показана пунктиром); 4 - доски

Колодцы из кирпича


---
