Подготовка и сварка соединения внахлестку

Сварка соединения внахлестку (подготовка к сварке)
Рис. 113. Сварка соединения внахлестку (подготовка к сварке)

Завершение сварки соединения

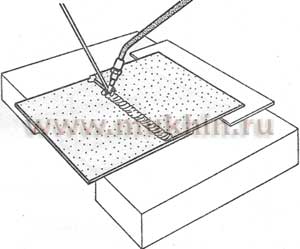

Рис. 114. Завершение сварки соединения

1. Подготовка к сварке (рис. 113). Уложите две металлические заготовки. При этом одна заготовка должна перекрывать другую на 25 мм. Для обеспечения горизонтальности верхней заготовки под нее следует подложить пластину той же толщины, что и нижняя заготовка. Выполните прихваточное соединение в центре заготовок, а затем по краям пластин.

2. Завершение сварки соединения (рис. 114). Выполните нахлесточное соединение, начав сварку с правого конца (левше удобнее начать с левого конца). Перемещайте горелку круговыми движениями, направляя пламя на обе заготовки. Присадочный пруток следует ввести в верхнюю часть сварочной ванны.
