Схема канализации.

Наверх

Следующий

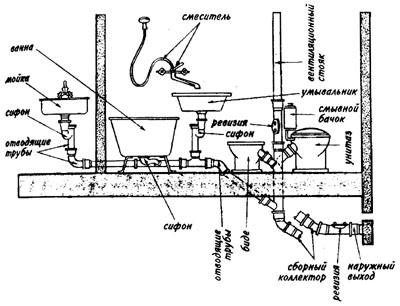

Основные элементы канализационной системы следующие: отводящие трубы, вентиляционный стояк, сборный коллектор и наружный выход.
Вся сантехника оборудуется сифонами - изогнутыми трубами с водяными затворами, препятствующими попаданию неприятных запахов из канализационной сети в помещения. Чугунные и пластмассовые безнапорные трубы и фасонные изделия, используемые для внутренней канализации, имеют диаметр 50 и 100 мм и соединяются между собой раструбами. Раструбы при монтаже заделываются просмоленной пенькой и зачеканиваются цементно-песчаным раствором. Ревизии - это отверстия, закрываемые съемными чугунными крышками с резиновыми уплотнителями или деревянными пробками. Ревизии монтируются в местах изгибов, вертикальных и горизонтальных поворотов для прочистки канализации от возможных засоров. Лучшее решение вентиляционного стояка - установка в общем дымовентиляционном блоке. Вертикальный отвод для установки вентиляционного стояка размещают в самой верхней части сборного коллектора. Здесь же находится ревизия для прочистки коллектора. Стояк может быть сделан из чугунной, стальной или асбестовой трубы диаметром 100 мм. Вывести его нужно на отметку верха дымовой трубы. Трапы - напольные стоки с водяным затвором, устраивают в душевых, постирочных, банях, саунах.
