Окно для балкона: остекление балконов и лоджий

Наверх

Маленький экскурс в историю стилей || Выберем идеальное окно || Правильный размер и подходящая конструкция || И все-таки оно вертится || Оконное стекло: ничего лишнего || Образ домашнего тепла и уюта || Синтетический конкурент - окна из ПВХ || Запас прочности: окна из металлических профилей || Оконный профиль по оборонной технологии - стеклопластик || Сочетание лучших качеств - комбинированные окна || О стеклах и стеклопакетах || Монтаж окна: профессиональный подход необходим || Окно для балкона: остекление балконов и лоджий || Герметичные евроокна

Окно из нескольких слоев

По конструкции, видам облицовки и ограждения балконы могут быть очень разнообразны. Они могут также различаться по креплению с основными конструкциями здания и по габаритам. Остекление балкона и лоджии происходит по одной схеме. Приведем примерную последовательность остекления балкона. Прежде всего балкон необходимо обмерить. Для конструкции необходимо знать три основных базисных размера: длину балкона (L), высоту балкона (h) и его ширину (а), как показано па рис. 53.

Схематическое изображение балкона
Рис. 53. Схематическое изображение балкона

Затем необходимо изготовить из металлического уголка три контурные рамы — переднюю и две боковые (рис. 54). При желании можно две контурные рамы сделать шире, чем заданный размер, а полученное дополнительное пространство использовать для цветочных горшков или ящиков с рассадой.

Схематическое изображение балкона с контурными рамами
Рис. 54. Схематическое изображение балкона с контурными рамами:
а - вид слева; б - вид сверху

Контурные рамы делают разборными, на болтах, или сваривают. Желательно применить сварку, так как все швы можно делать заподлицо, и деревянная коробка ляжет без зазоров. Контурные рамы изготовляют цельносварными, то есть на одной полке уголка вырезают сектора с углом 90°, а другую полку сгибают с наименьшим радиусом, стыки сваривают.

Контурные рамы
Рис. 55. Контурные рамы:
а - цельносварная; б - заготовка с вырезанными секторами; в - сгибание полки; * - проварить с двух сторон

После сварки боковых швов необходимо их закрепить. Для этого в несущей стене сверлят по два отверстия. Если дом кирпичный, то желательно, чтобы они пришлись не на шов, а на кирпич. Если дом блочный, то в керамзитобетонной стене также желательно избежать попадания в шов. При создании отверстий используются победитовые сверла. Отверстия должны иметь диаметр 10-11 мм. Смочив отверстия водой из резиновой груши, вставляют в них болты шестигранной головкой внутрь и замазывают цементным раствором в пропорции 1:2 (цемент М-400). После того как раствор схватится, просверленные контурные рамы закрепляют и затягивают гайками (рис. 56).

Болт в стене
Рис. 56. Болт в стене

Изготовление третьей контурной рамы
Рис. 57. Изготовление третьей контурной рамы:
* - обварить

Третья контурная рама получается в процессе монтажа. К двум закрепленным боковым приваривают встык верхний и нижний уголки (рис. 57). Для жесткости всех контурных рам бетонные ограждения на балконах приваривают пластинами к закладным элементам железобетона. Если таковых нет, то к нижним уголкам приваривают небольшие пластины с внутренней и внешней сторон. Это обеспечивает выдержку габаритных размеров ограждения балкона. После монтажа и сварки контурных рам необходимо вставить и закрепить отливы (рис. 58).

Изготовление отливов
Рис. 58. Изготовление отливов

Из оцинкованного железа толщиной 1-1,5 мм вырезают полосы шириной 200-250 мм. На металлическом уголке загибают кромку с одной стороны листов шириной 20 мм. Если длины полосы на весь балкон недостаточно, то листы можно соединить швом, а затем загибать по всей длине кромки. По длине (как и по ширине) отливы должны выходить за габариты балкона, чтобы дождевая вода не затекала внутрь остекления. После того как по всей длине отлива будет отогнута кромка шириной 20 мм, отливы вставляют поверх уголка контурных рамок до упора (с внутренней стороны балкона) и загибают плотно к полочке уголка (рис. 59).

Установка отливов
Рис. 59. Установка отливов:
а - вид на отлив сверху; б - загибание отлива; * - углы перекрещивающихся отливов можно срезать

Затем свободную консоль отлива отгибают немного вниз для хорошего отвода дождевой воды. После закрепления отливов необходимо точно замерить внутренний размер всех трех полученных контуров. От него зависит размер изготавливаемой деревянной рамы с коробкой. Внешний размер коробки должен точно совпадать с внутренним размером контура из уголка, а при неровности профиля он должен быть настолько больше, чтобы при установке его внутрь контура деревянная конструкция поджала все неровности профиля, и он плотно прилег к балконным ограждениям. Там, где щелей и неровностей не избежать, при окончании монтажа и вставки стекол нужно все стыки хорошо прошпаклевать водостойкой замазкой, которую можно приготовить, смешав цемент с краской до густоты масла. Бруски коробки собирают между собой в «шип» на столярном или казеиновом клее. На рис. 60 схематически изображена общая коробка на лицевую сторону балкона.

Общая коробка на лицевую сторону балкона
Рис. 60. Общая коробка на лицевую сторону балкона

Створки лучше всего сделать высотой 1000 или 1200 мм (высота (h) примерно 1700-1800 мм). В верхнюю часть коробки вставляют глухие рамы с горбыльками (для уменьшения площади стекол). Боковые створки с горбыльками желательно тоже делать с отдельными для них коробками. На рис. 61 приведено изображение боковых створок. На рис. 62 изображена коробка для боковой створки (правая и левая — одинаковые).

Боковые створки балкона

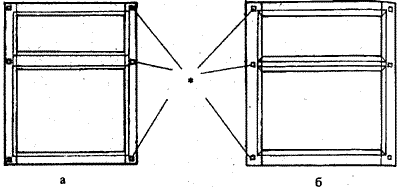

Рис. 61. Боковые створки балкона:
а - вид с внутренней стороны балкона; б - вид с внешней стороны балкона; * - нагиля (деревянные шипы, гвозди)

Коробка боковой створки балкона
Рис. 62. Коробка боковой створки балкона:
а - общий вид; б - сечение рамы; в - сечение горбылька

Коробки устанавливают так, чтобы створки открывались внутрь. Переднюю часть остекления разбивают на 5-6 створок, при этом стекла получаются средними, что облегчает их замену. После сборки коробки ее устанавливают и закрепляют в контурной раме. Затем в коробку вставляют глухие верхние створки и закрепляют их шурупами или гвоздями. Потом в коробку вставляют нижние створки, подгоняют, выбирают глухие и закрепляют. Те створки, которые будут открываться, навешивают на съемные навесы. На все углы нижних створок прикручивают для жесткости металлические уголки (рис. 63). На глухие створки с внешней стороны прибивают планки, которыми закрывают щели между створками. Планки имеют размер 15х40 мм, их прибивают на половину ширины (20 мм), вторая половина является козырьком для прикрытия щели (рис. 64).

Металлический уголок
Рис. 63. Металлический уголок

Планки для закрытия щелей
Рис. 64. Планки для закрытия щелей:
1 - глухая створка; 2 - верхние глухие створки; 3 - притворная планка; 4 - коробка; 5 - низ балкона

Перед монтажом деревянной конструкции ее необходимо зачистить наждачной бумагой и несколько раз (с промежуточной просушкой каждого слоя) пропитать горячей олифой марки «Оксоль». Именно эта марка олифы в горячем состоянии пропитывает дерево на довольно большую глубину и создает защитный слой, который предохраняет дерево от гнили на многие годы. После обработки олифой рамы красят или несколько раз покрывают масляным лаком. Для утепления балкона рамы можно изготовить двойными, с двойными стеклами, а низ ограждения покрыть теплоизоляционным материалом, например, пенопластом, минеральной ватой.

Кроме деревянных или пластиковых рам для остекления лоджии или балкона можно установить безрамную систему остекления, которая около десяти лет назад была разработана в Скандинавии. Остекление с использованием деревянных или пластиковых рам имеет ряд недостатков. Рамы исключают возможность полностью открыть весь проем лоджии или балкона и фактически означают появление в квартире еще одного окна. Широкие вертикальные стойки препятствуют прохождению дневного света, уменьшая световой поток на 15-20%, кроме того, деревянные рамы неустойчивы к неблагоприятным атмосферным воздействиям. Зимой эти рамы открывать не рекомендуется, так как, помимо затраты значительных физических усилий, такая попытка может привести к трещине в стекле или даже к тому, что оно разобьется. И наконец, деревянные рамы, установленные на балконе или лоджии, требуют регулярной окраски.

Система безрамного остекления балкона или лоджии может послужить альтернативой. Эта система представляет собой каркас, собранный из четырех алюминиевых профилей, который с точностью до 2 мм повторяет размеры проема балкона или лоджии. Стороны каркаса надежно крепятся к стенам, потолку и ограждению. Внешнее готовое остекление выглядит как сплошная стена из закаленного особо прочного стекла толщиной 6 мм без рам и вертикальных стоек. Это стекло прочнее обычного и безопасно в эксплуатации. Верхний алюминиевый профиль — несущий, со встроенными полками, по которым катается пара роликовых опор, несущих полотна закаленного стекла. Нижний профиль выполняет функцию направляющей, а вертикальные профили с щеточными уплотнителями обеспечивают плотное примыкание стекол к стенам лоджии. Для легкого скольжения стеклянных створок при открывании системы роликовые опоры изготовлены с использованием шарикоподшипников. Роликовые опоры надежно защищены от попадании влаги, а конструкция системы остекления позволяет установить желаемый режим проветривания лоджии или балкона. Для этого в системе предусмотрен надежный механизм фиксации открытых створок. Алюминиевые верхние и нижние направляющие крепятся к конструкциям балкона, а элементы остекления монтируются, как правило, к верхней балконной плите и внутренней части ограждения.

Такой способ монтажа позволяет без изменений сохранить существующее ограждение балкона. Нельзя также забывать, что в случае остекления балконов и лоджий безрамной системой достигается существенная экономия тепловой энергии для отопления здания в целом. По оценке финских экспертов, экономия составляет 5-10% в год от общего потребления. Уровень шума в помещениях, примыкающих к остекленной лоджии или балкону, снижается приблизительно в 2 раза. Для обогрева лоджии, застекленной по безрамной технологии, в холодное время года рекомендуется использовать инфракрасные обогреватели. Их преимущество состоит в том, что температура воздуха по всей высоте лоджии будет практически постоянной, что позволяет создать благоприятный микроклимат. В процессе эксплуатации системы остекления не требуют сложного технического обслуживания, достаточно всего один раз в год смазать движущие части силиконовым спреем.

Герметичные евроокна


---
