Способы крепления ступеней к тетиве

Наверх

Словарь терминов || Материалы || Инструменты и приспособления || Приемы обработки древесины, применяемые при изготовлении лестниц || Основные принципы конструирования лестниц || Простые лестницы || Лестницы с тетивами || Лестницы с косоурами || Винтовые лестницы || Бескосоурные (висячие) лестницы || Наружные лестницы || Перильное ограждение лестниц || Отделка лестниц || Освещение лестниц || Ремонт лестниц || Использование подлестничного пространства

  • Способы крепления ступеней к тетиве


Изготовление одномаршевой лестницы на тетивах

Существует несколько способов крепления ступней к тетиве. Самым простым способом ступени можно закрепить при помощи опорных брусков или уголков (см. рис. 66, в, д). Для этого вдоль линии проступи к тетиве прибивают гвоздями или привинчивают шурупами деревянные бруски или металлические уголки с отверстиями под шурупы. Ступени крепят к опорным брускам или уголкам при помощи шурупов. Несмотря на то, что этот метод самый простой, его на практике применяют редко. Лестничный марш, изготовленный таким методом, выглядит грубо и может размещаться в подсобных помещениях или в других местах, где к лестнице не предъявляются высокие эстетические требования. На наш взгляд исполнение этого метода доступно домашнему мастеру без высокой квалификации, поэтому подробно останавливаться на нем мы не будем. Иногда ступени просто приставляют к тетиве и крепят при помощи шурупов, завинченных с лицевой стороны (рис. 66, г). Называется такой метод креплением в торец. Но в этом случав прочность крепления получается низкая, так как ступени держатся только за счет шурупов. Поэтому применять такой метод можно только в исключительных случаях, когда выполнить другое крепление невозможно. Нагрузки, приходящиеся на такие ступени, должны быть минимальными. Избежать этого недостатка помогает метод крепления при помощи потайного паза, выполненного в тетиве (рис. 66, б). В этом случае ступень получает дополнительный упор на кромки паза и возможная нагрузка на такую ступень возрастает.

Крепление в паз с остатком (рис. 66, а) является достаточно надежным. Для этого в тетиве и ступени вырезают два встречных паза, при помощи которых выполняют крепление. К достоинствам такого метода следует отнести его большую надежность. Кроме того, тетивы такой лестницы в процессе эксплуатации никогда не разойдутся. По существу, этот метод представляет собой переходный вариант от лестницы с тетивами к лестнице с косоурами. Внешний вид такой лестницы будет больше напоминать лестницу с косоурами. К недостаткам этого метода следует отнести искусственное занижение за счет встречных пазов несущей способности ступени и тетивы. При нагрузках, приложенных к ступени со стороны паза, волокна древесины могут отслоиться, и половина ступени при этом может отломаться. Чтобы этого не случилось, необходимо передние кромки ступеней дополнительно закреплять. Поэтому, несмотря на кажущиеся достоинства метода крепления в паз с остатком, он применяется не так уж часто. Установка перил в такой лестнице выполняется по методикам крепления к лестницам с косоурами (то есть, не к тетиве, а к косоуру, о чем будет рассказано дальше).

Крепления ступеней при помощи различных шиповых соединений отражены на рис. 74. Такие соединения называются серединной вязкой. Несмотря на сложность изготовления, эти соединения отличаются прочностью и повышенными эстетическими качествами по сравнению с методами, описанными выше. Рассмотрим их более подробно.

Крепление ступеней при помощи шиповых соединений
Рис. 74. Крепление ступеней при помощи шиповых соединений:
а - в широкий паз; б - в узкий паз с одним заплечником; в - в узкий паз с двумя заплечниками; г - внаград с одним заплечником;
д - внаград с двумя заплечниками; е - внаград с плоскими шипами; ж - при помощи шкантов

Соединение ступеней при помощи шкантов (рис. 74, ж) считается наименее трудоемким. Но в этом случае несущая способность ступеней будет определяться только прочностью шкантов и стенок гнезд в ступенях. Поэтому этот метод можно применять только тогда, когда на ступени лестницы не будут прилагаться большие нагрузки. Диаметр шкантов в этом случае должен быть максимальным (8—10 мм), а их количество на одной из сторон ступени должно быть не менее трех. Заходить в массив древесины шканты должны на расстояние не менее 20 мм.

Соединение ступеней при помощи шипов (рис. 74, е) более прочно. Но трудности в точной разметке шипов и гнезд накладывают определенные ограничения на его применение. Прочность ступеней в этом случае будет определяться прочностью шипов, выполненных в их боковых сторонах и должна соответствовать нормативным требованиям.

Соединенне внаград с одним или двумя заплечниками (рис.74, г, д), выполненное в виде скошенного сплошного шипа (типа ласточкин хвост), удерживает тетивы, чтобы они не расходились в разные стороны. При этом методе не требуется выполнять дополнительное скрепление лестничного марша от возможного расхождения тетив. Однако применение метода скрепления внаград ограничено тем обстоятельством, что шип ступени можно вставить в паз тетивы только с бокового положения. Поэтому этот метод можно применить только в лестничных маршах, выполненных без опорной линии тетив.

Соединения в узкий паз с одним или двумя заплечниками (рис. 74, б, в) достаточно эффективны. Но их применяют реже из-за того, что приходится выполнять дополнительные работы по изготовлению заплечников, которые к тому же ослабляют прочность ступеней.

Соединение в широкий паз (рис. 74, а) лишено всех приведенных ранее недостатков и поэтому применяется наиболее часто. Поэтому в дальнейшем мы будем говорить об этом соединении, называя его просто соединение в паз. При этом методе ступень своим торцом заходит в паз, выполненный в тетиве, обеспечивая достаточно большую несущую способность лестничного марша.

Итак, если принято решение крепить ступени в паз, то следует выполнить точную разметку. За границу паза следует принять линию проступи, выполненную при разметке тетивы. В качестве шаблона для разметки может послужить кусок доски с шириной и толщиной, равной соответствующим размерам ступеней. Для него можно использовать отрезок, получившийся при изготовлении ступеней. Для разметки шаблон прикладывают к линии тетивы, полученной при предварительной разметке, и обводят его карандашом, получая контуры паза.

Лестничный марш можно изготавливать с подступенками и без них. В данном случае подступенок не является обязательной деталью лестничного марша и его изготовление диктуется следующими условиями. Если лестницей пользуются дети, то между элементами лестничного марша не должно быть просветов, превышающих 10—15 см. Поэтому для того, чтобы ребенок не мог просунуть голову между двумя ступенями, пространство между ними полностью или частично закрывают подступенком (рис. 75) (называемым иногда заглушиной).

Подступенок в конструкции лестницы

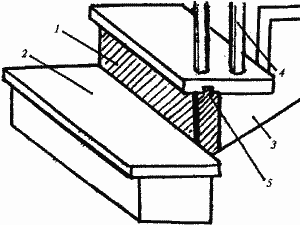

Рис. 75. Подступенок в конструкции лестницы:
1 - подступенок; 2 - проступь; 3 - тетива (косоур); 4 - стойка перил; 5 - соединение подступенка с проступью (в узкий паз)

Кроме этого сплошной подступенок может служить дополнительным усилителем ступени от прогибания при недостаточной толщине доски, из которой ступень изготовлена. Наличие сплошного подступенка делает лестничный марш закрытым, поэтому случайно упавшие предметы и мусор не могут провалиться сквозь просветы в марше. Но чаще всего установка подступенков диктуется чисто эстетическими соображениями. Если принято решение изготавливать лестницу с подступенками, то их разметку и крепление можно выполнить всеми методами, перечисленными нами для ступеней. Если прочность ступеней достаточная, то для упрощения конструкции лестницы можно пазы для подступенков не выполнять, ограничившись их креплением со ступенью и в «торец» с тетивой. Длина подступенка в этом случае будет меньше длины ступени на удвоенное расстояние, на которое ступень заходит в паз тетивы. Размещаться такой подступенок относительно ступени должен симметрично.
