Возведение фундаментов

Долговечность здания во многом зависит от надежности фундамента, применяемых для его изготовления материалов и хорошей гидроизоляции (рис. 9, "Устройство фундаментов из разных материалов", а - бутовый; б - бутобетонный; в - кирпичный по бутобетону; г - кирпичный; д - бутовый по песчаной подушке; е - кирпичный по буту; 1 - гидроизоляция; 2 - стены; 3 - подкладки).

рис. 9, "Устройство фундаментов из разных материалов", а - бутовый; б - бутобетонный; в - кирпичный по бутобетону; г - кирпичный; д - бутовый по песчаной подушке; е - кирпичный по буту; 1 - гидроизоляция; 2 - стены; 3 - подкладки

Ленточные. Устраивают под несущими стенами одноквартирных домов. Материалы, из которых возводят фундаменты, могут быть самыми различными (табл. 2 и 3). Ширина фундаментов одноквартирных домов, как правило, не имеет особого значения, хотя с нею в значительной степени связаны объем и денежные затраты. Она зависит от несущей способности грунта, а под несущими стенами дома - от допустимой нагрузки на грунт и нагрузки на грунт, создаваемой стенами. Если в здание хотят провести водопровод и канализацию, в фундаменте необходимо оставить отверстие для труб, с учетом осадки фундамента. После прокладки труб зазор в отверстиях вокруг труб следует заделать паклей, обмазанной глиной и битым стеклом (против грызунов).

Таблица 2. Материалы для подземной части дома и цоколя, находящихся ниже гидроизоляционного слоя при сроке службы до кабитального ремонта не менее 50 лет.

Материал

Вид грунта

Маловлажный при уровне грунтовых вод на глубине от 3 м и болееВлажный при уровне грунтовых вод от 1 до 3 мНасыщенный водой, на глубине 1 м от поверхности

Марка материала

Камень природный, объемным весом более 1600 кг/м3 (известняк, плотный песчаник, гранит, диорит, базальт)100150200
Камень природный, объемным весом менее 1600 кг/м35075Применять нельзя
Бетон тяжелый, объемным весом более 1800 кг/м3; изделия из него, кроме бетона, на топливном шлаке. Кирпич глиняный пластического прессования100125150
Цементный растворПрименение не оправдано50
Цементно-известковый раствор1025Применять нельзя
Цементно-глиняный раствор1025-

Таблица 3. Растворы, применяемые для кладки фундаментов и цоколей, находящихся ниже гидроизоляционного слоя.

Марка цементаГрунт
МаловлажныйВлажныйНасыщенный водой
Раствор
Цементно-известковый марки "10" (цемент, известковое тесто, песок)Цементно-глиняный марки "10" (цемент, глиняное тесто, песок)Цементно-известковый или цементно-глиняный марки "25" (цемент, известь или глина и песок)Цементный марки "50" (цемент, песок)
501:0,1:2,51:0,1:2,5--
1001:0,5:51:0,5:51:0,1:2-
1501:1,2:91:1:71:0,3:3,5-
2001:1,7:121:1:81:0,5:51:2,5
2501:1,7:121:1:91:0,7:61:3
3001:2,1:151:1:111:0,7:81:4,5
4001:2,1:151:1:111:0,7:81:6

Из деревянных стульев. Устанавливают под легкие каркасные и деревянные здания. Древесину для них рекомендуется брать комлевую (сосновую или дубовую), диаметром не менее 20 см, антисептированную (обмазанную битумом) или обожженную. Деревянные стулья устанавливают не прямо на грунт, а на специальные подкладки из пластин или брусьев толщиной 10, шириной 20 и длиной 40-50 см. Они увеличивают площадь передачи давления дома на грунт и повышают устойчивость фундамента. Стулья заглубляют в землю не менее чем на 125 см. Устанавливают по всему периметру здания на расстоянии 1-2 м друг от друга (под каждым углом обязательно должен стоять стул). После установки стульев ямы засыпают слоем грунта 15-20 см, тщательно утрамбовывают. В два верхних слоя рекомендуется добавлять щебень или крупный гравий. Средний срок службы сосновых стульев 6-7, дубовых - 12-15 лет. Антисептирование или обжиг удлиняет этот срок в 1,5-2 раза. Однако самыми надежными являются каменные (бетонные) столбы.

Из каменных столбов. Возводят из бутового камня или кирпича-железняка (пережженного кирпича). Обычный красный кирпич малопригоден для этой цели. Если он все же используется, то столбы приходится тщательно изолировать. Столбы из бутового камня должны иметь размер не менее 60х60 см, из кирпича-железняка - 51х51 см, из бутобетона - не менее 40х40 см. Под каменными зданиями их располагают на расстоянии 1-2 м друг от друга, но обязательно под каждым углом, несущими простенками и в местах пересечения стен.

Ленточные из бутовой кладки. Необходимы толщиной не менее 35 см под кирпичные, бетонные, шлакобетонные, каменные здания (особенно с подвалами). Ширина фундамента - расчетная. Если глубина заложения не превышает 30-70 см, то фундамент закладывают на всю глубину. Если больше, то траншею копают на необходимую глубину, затем ее нижнюю часть засыпают, не доводя до поверхности земли на 70 см, слоями крупного песка (15-20 см), поливают водой и уплотняют тяжелыми трамбовками (рис. 10 "Фундаменты", а - ленточный; б - столбчатый; и 11 "Ленточный фундамент из бутовой кладки").

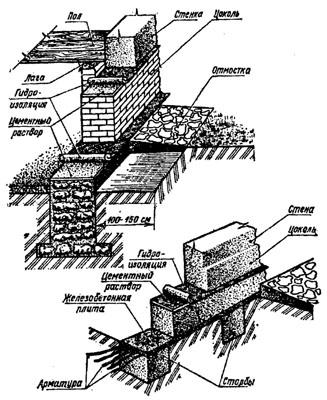

рис. 10 "Фундаменты", а - ленточный; б - столбчатый

рис. 11, Ленточный фундамент из бутовой кладки



Бутобетонные. Надежны, прочны, долговечны. Заполнителями для таких фундаментов служат щебень, гравий, кирпич-половняк, кирпичный бой и т. п. Если стенки фундамента вертикальные, а глубина заложения не более 1 м, то дно траншеи сначала уплотняют, наливают слой (5 см) раствора бетона нужной марки, затем кладут заполнитель слоями 15-25 см. Каждый слой заливают жидким раствором бетона нужной марки и все это трамбуют тяжелыми трамбовками. Если глубина заложения более 1 м или ширина котлована превышает размеры подушки фундамента, то устраивают опалубку из деревянных щитов, которые снимают не ранее чем через две недели после возведения фундамента.

Песчаные. Такие фундаменты возводят под небольшие одноэтажные дома. Вначале роют траншею до плотного основания. Затем ее засыпают крупнозернистым песком слоями 15-20 см, каждый слой поливают водой и тщательно утрамбовывают тяжелой трамбовкой. Ширину песчаной засыпки берут по расчету, но не менее ширины стены плюс 10 см. Например, если ширина стены 50 см, то засыпка должна быть шириной 50+10=60 см. Не доводя высоту песчаной засыпки до поверхности земли на 25-30 см, на утрамбованный песок укладывают щебень слоями 15-20 см, утрамбовывают и поливают цементно-глиняным или цементно-известковым раствором марки не менее "10". Кончается фундамент ниже уровня земли на 10 см или выводится выше его на 15-20 см. На нем возводится цоколь здания.

Таблица 4. Определение глубины заложения фундаментов.

Виды грунтов в пределах расчетной глубины промерзанияРасстояние от планировочной отметки до грунтовых вод в период промерзанияГлубина заложения фундаментов для одно- и двухэтажных зданий
Скальные и полускальные породыЛюбоеЛюбая независимо от глубины промерзания грунта
Крупнообломочные, пески, крупный и средний гравийЛюбоеНезависимо от глубины промерзания грунта, но не менее 0,5 м
Пески мелкие, пылеватые супеси, суглинки, глины (при замерзании в увлажненном состоянии становятся пучинистыми грунтами)Превышает расчетную глубину промерзания грунта более чем на 2 мНезависимо от глубины промерзания грунта, но не менее 0,5 м
Превышает расчетную глубину промерзания грунта менее чем на 2 мНе менее 3/4 расчетной глубины промерзания грунта, но не менее 0,7 м
 Менее расчетной глубины промерзания грунтаНе менее расчетной глубины промерзания грунта

Таблица 5. Рекомендуемые материалы для фундамента и цоколя.

МатериалВлажность грунта
маловлажныйвлажныйнасыщенный водой
Гранит, базальт, диорит+++
Известняк, песчаник++-
Глиняный кирпич++-
Силикатный кирпич+--
Бетон (марка)5075100
Цементный раствор (марка)102550
