Системы наружной теплоизоляции "мокрого типа"

Система наружной теплоизоляции "мокрого" типа

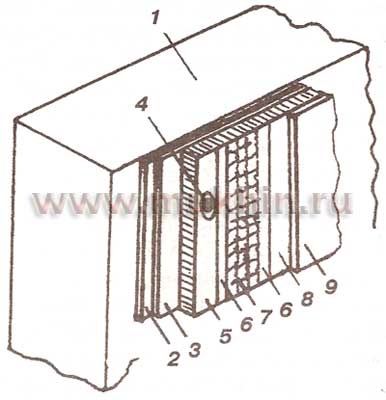

Рис. 165. Система наружной теплоизоляции "мокрого" типа: 1 — стена дома; 2 — штукатурный слой; 3 — минеральный клеевой состав; 4 — дюбель тарелочного типа; 5 — минеральная вата; 6 — армирующий слой из минерального клеевого состава; 7 — сетка из стекловолокна; 8 — кварцевая грунтовка; 9 — отделка стены

Система наружной теплоизоляции "мокрого" типа (рис. 165) представляет собой трехслойную структуру: теплоизоляция, армирующий слой и декоративная отделка. В зданиях каркасной конструкции сцепление системы с основой несущей конструкции осуществляется по всем правилам штукатурки деревянных поверхностей. Для этого на обшивку стены набивают полосы деревянной драни или армирующую сетку, а доски обшивки надкалывают, забивая в щели колышки. Каждый слой системы несет в себе определенную функциональную нагрузку:

  • теплоизоляционный слой повышает теплопроводность стен за счет высоких изоляционных свойств материала. Как правило, в системах "мокрого" типа в качестве теплоизоляционного материала используют жесткие плиты из минеральной ваты или пенополистирола. Для систем утепления используют минераловатные плиты из базальтового волокна с высокой плотностью (80—130 кг/м3). Возможно использование и двухслойных плит с повышенной плотностью наружного слоя и пониженной плотностью наружного. В домах каркасной конструкции хорошо зарекомендовали себя плиты с поперечно-направленными волокнами (так называемые ламельные). Их основное преимущество заключается в низкой (94 кг/м3) объемной массе, благодаря чему снижается нагрузка на фундаменты строения. Использование пенополистирола имеет ряд ограничений, связанных с требованиями пожарной безопасности. Кроме того, использование пенополистирольных плит ограничивается из-за их низкой паропроницаемсти, которая в 40—70 раз ниже, чем у минерального волокна. Поэтому при использовании для утеплительной системы пенополистирольных плит в помещениях с повышенной влажностью в обязательном порядке следует предусматривать хорошую вентиляцию или кондиционирование с осушением воздуха. Крепление плит выполняют на клею с последующим механическим креплением. Использование клея наряду с механическим креплением необходимо по двум причинам. Во-первых, чтобы зафиксировать плиты перед их механическим креплением. Во-вторых, для плотного прилегания плит к стене, которое исключает возможность проникновения воздушных потоков под плиты;
  • армирующий слой необходим для обеспечения хорошей адгезии защитно-декоративного слоя с утеплителем. Как правило, этот слой состоит из специального клеевого состава, армированного сеткой, устойчивой к щелочи и кислотам. В качестве армирующего слоя используют стеклянную сетку, обработанную специальным щелочестойким составом. В соответствии с проектом в качестве армирующего слоя может применяться металлическая сетка облегченного профиля массой не более 2,5 кг/м2. Металлическую сетку целесообразно применять для армирования углов, цокольной части здания, мест примыкания теплоизоляционного слоя к парапетам, карнизам, пилястрам и другим конструктивным элементам здания;
  • защитно-декоративный слой выполняет две функции. Он защищает теплоизоляционный материал от атмосферных воздействий и одновременно несет эстетическую нагрузку. Обычно такой слой состоит из грунтовки и декоративной штукатурки. Декоративная штукатурка может быть минеральная или полимерная. Завершает декоративный слой наружная окраска составами, стойкими к атмосферным воздействиям.

Система наружной тепловой изоляции "мокрого" типа появилась в России сравнительно недавно, но уже завоевала заслуженный авторитет у строителей. К положительным моментам этой системы можно отнести:

  • возможность снижения толщины наружных стен, что влечет за собой более рациональное использование полезной площади строения;
  • увеличение теплового сопротивления ограждающей конструкции без значительного увеличения ее веса. Это позволяет добиться желаемого теплового сопротивления стен без усиления фундаментов строения;
  • повышение звукоизоляционных качеств стен;
  • влага, сконцентрированная внутри системы наружной теплоизоляции, быстро испаряется, что позволяет сохранять теплоизоляционные свойства утеплителя;
  • аккумулирование тепла в ограждающей конструкции, так как изотерма (0°С) находится внутри теплоизоляционного материала;
  • отсутствие тепловых деформаций элементов ограждающих конструкций, потому что утеплитель принимает на себя все колебания наружной температуры.

К недостаткам системы "мокрого" типа относят сезонность работы, так как при отрицательных температурах выполнять работы с мокрыми процессами нельзя. Надежность и долговечность системы наружной тепловой изоляции "мокрого" типа зависит от нескольких параметров, среди которых доминирующую роль играют:

  • стабильность и надежность конструкции стены;
  • правильный подбор материалов системы и соблюдение технологических режимов их укладки;
  • учет физических процессов, которые происходят в массиве ограждающей конструкции и теплоизоляционном слое при сезонных колебаниях температур и влажности воздуха.

В системах "мокрого" типа обычно используются материалы, которые существенно отличаются друг от друга по паропроницаемости и водопоголощению. Это связано с физическими процессами, происходящими в ограждающей конструкции в периоды сезонных колебаний. Игнорирование этих процессов может привести к накоплению влаги в конструкции — одному из самых вредных факторов. Длительность периодов накопления и испарения влаги устанавливается для каждой климатической зоны отдельно. В правильно сконструированной системе количество влаги, испаряющейся из ограждающей конструкции в летний период, должно превышать количество влаги, накапливаемой за зимний период. Системы утепления с нанесением штукатурного слоя по утеплителю подразделяются на два конструктивных типа: с жестким закреплением утеплителя на стене и с гибкими элементами крепления теплоизоляции.

Системы с подвижными элементами крепления утеплителя
Рис. 166. Системы с подвижными элементами крепления утеплителя: А - система "SERPOROCK"; Б - система "ТЕРМОФАСАД"'; 1 — стена (основание); 2 — теплоизоляция; 3 — стальная оцинкованная сетка; 4 — 1-й слой штукатурки; 5 — 2-й слой штукатурки; 6 — отделочный слой штукатурки; 7 — элементы крепления

Отличительной чертой систем с подвижными элементами крепления утеплителя является использование специальных шарниров, позволяющих утеплителю перемещаться относительно утепляемой стены. Примеры систем с подвижными элементами крепления утеплителя приведены на рис. 166. Такой способ крепления теплоизоляционного слоя исключает передачу осадочных деформаций основной стены на отделочный штукатурный слой. Кроме того, действие температурных и ветровых нагрузок на поверхность штукатурки не передается на несущие элементы здания. Поэтому в штукатурном слое не возникают напряжения, которые приводят к разрушению штукатурки и появлению заметных трещин на фасаде здания.
