Лестницы для мансарды

Связь помещений мансардного этажа с основным зданием может решаться несколькими способами. Для этого требуются специальные соединительные помещения — коридоры, в которых монтируются лестницы или лифты, в том числе и вне зданий. В домах каркасной конструкции, предназначенных для проживания одной или двух семей, основным элементом, соединяющим пространства различных уровней, остается деревянная лестница. Помимо своей основной функции лестница в индивидуальном доме может нести и большую эстетическую нагрузку, выступая в роли элемента интерьера, если в ограниченном пространстве найти удачное решение (рис. 156). При этом никогда не следует забывать, что любая лестница в доме является объектом повышенной опасности, поэтому к ее проектированию и сооружению следует подходить всесторонне.

Лестница в мансардное помещение и проем в перекрытии
Рис. 156. Лестница в мансардное помещение и проем в перекрытии (вариант): 1 — оформление проема снизу; 2 — оформление проема сверху

Тип лестницы и место ее расположения определяется исходя из назначения здания или помещения, в котором она должна быть установлена. Само собой разумеющимся является тот факт, что проектирование лестниц должно осуществляться на стадии проектирования здания. Но на практике часто ситуация складывается иначе. Дизайнеры и строители, работающие в доме, довольно часто сталкиваются с задачей, когда вопрос об использовании чердака в качестве мансардного помещения приходит хозяину в голову во время отделочных работ. И здесь начинаются трудности с выбором планировки, учитывающей расположение лестницы в доме и устройства проема под лестницу. Хорошо, когда помещение просторное и позволяет внести конструктивные изменения. В небольших помещениях часто бывает очень трудно спроектировать лестницу, которая бы отвечала требованиям нормативных документов: СНиП 2.08.01-89 "Жилые здания", особенно, если это не было предусмотрено проектом. А ведь лестницы являются конструктивной частью здания. Поэтому только на стадии проектирования всех частей здания в целом можно грамотно решить планировочные задачи, а также определить способы крепления лестниц к несущим конструкциям здания, выбрать размеры и место расположения проемов в междуэтажном перекрытии. И при этом соблюсти требования нормативных документов по уклону, ширине маршей и площадок, количеству ступеней в марше, нагрузкам и т.д., а также обеспечить удобства во время пользования лестницей. И чем раньше на стадии проектирования или строительства дома происходит конструирование лестницы, тем большей свободой выбора обладает проектировщик. При проектировании лестницы, как правило, принимают во внимание следующие основные условия и требования:

  • какова интенсивность движения, которую должна обеспечивать лестница;
  • какова разность уровней;
  • какого размера и какой формы имеется пространство для размещения лестницы;
  • какая строительная технология применима в данных условиях;
  • где и в какой степени лестничные конструкции могут иметь опоры;
  • какие нагрузки может воспринимать лестница в целом и отдельные ее элементы в частности;
  • каким эстетическим требованиям должна отвечать лестница в зависимости от своих функций и окружающего интерьера, будучи при этом безопасной и удобной.

Безопасность лестницы является основой ее проектирования. Лестница — это объект повышенного риска, поэтому при ее проектировании особое внимание следует уделить крутизне или уклону маршей, ограждениям, освещению, расположению площадок, размерам лестничных проемов.

Соотношение размеров ступеней и углов наклона марша
Рис. 157. Соотношение размеров ступеней и углов наклона марша

Допустимый уклон лестничного марша определяют исходя из нормативных документов. Для удобного перемещения по лестнице необходимо, чтобы поддерживалось соотношение между расстоянием, на которое человек поднимается или опускается, и расстоянием, на которое он передвигается вперед. Это соотношение и определит крутизну (уклон) лестницы, которая должна быть такой, чтобы отношение высоты марша к его горизонтальной проекции составляло 1:2—1:1,75 (то есть быть в пределах 30°). В любом случае уклон лестницы не должен превышать соотношение 1:1,25 (40°), так как при уклоне более 1:1 (45°) можно будет спускаться только спиной вперед, а не лицом. Пользоваться такой лестницей становится неудобно и опасно. При этом уклон должен быть величиной постоянной и не меняться на протяжении средней линии лестничного марша. Уклоны лестниц различного функционального назначения приведены в диаграмме на рис. 157. Высота всех ступеней должна быть строго одинаковой. Неодинаковая высота ступеней является причиной многочисленных травм, получаемых на лестницах.

В домах каркасной конструкции применяют несколько основных типов лестниц: на косоурах, на тетивах, на больцах и с применением центральной стойки. Напомним, что косоурами называются балки, поддерживающие ступени только снизу, тетивами — поддерживающие ступени с торцов. Больцы — это специальные стальные болты, вмонтированные в стену, на которые крепится лестничная ступень.


Рис. 158. Лестница на косоурах: А — косоур с "кобылками"'; Б — косоур цельный; 1 — косоур из цельной заготовки; 2 — каркас площадки; 3 — площадка; 4 — балка, заделываемая в стену; 5 — крепление косоура к полу; 6 — "кобылка"

Если помещение просторное и нет ограничений в его планировке, удобнее всего маршевая лестница на деревянных косоурах, монтажная схема которой приведена на рис. 158. Простота в изготовлении, жесткость и прочность конструкции, надежность и хорошие эстетические качества лестниц с косоурами привлекают немало поклонников, более того, делают эти лестницы едва ли не самыми распространенными. Этот вид лестницы можно встретить, начиная от садового домика и заканчивая богатыми особняками и офисами, где лестница составляет неотъемлемую часть интерьера. Лестница с косоурами может иметь все варианты, от прямолинейной одномаршевой, поворотной и заканчивая замысловатым винтом. Безусловным достоинством этого типа лестниц является технологичность их изготовления в домашних условиях. Поэтому даже новичок, внимательно ознакомившись с принципами построения лестниц с косоурами, сможет изготовить самостоятельно надежную и красивую лестницу. Количество косоуров в лестничном марше зависит от ширины лестницы, толщины пиломатериалов, из которых она изготовлена и от дизайнерского замысла. Косоуры могут размещаться как по краям лестничного марша, так и быть смещенными несколько к его осевой линии. Смещение косоуров к центру снижает вероятность прогиба ступеней, так как расстояние между их опорными точками уменьшается. Если принять решение соорудить лестницу на тетивах, воспользуйтесь рис. 159.

Лестница на тетивах

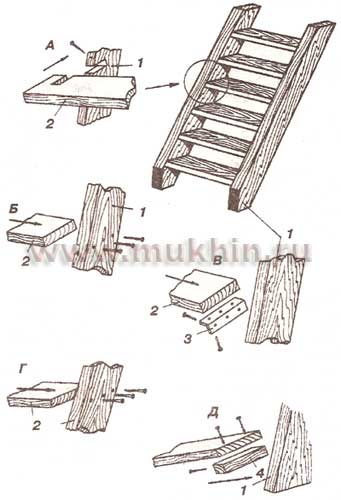

Рис. 159. Лестница на тетивах: А — паз с остатком; Б — паз потайной; В — соединение уголком; - соединение в торец на гвоздях; Д — соединение с бруском; 1 — тетива; 2 — ступень; 3 — металлический уголок; 4 — деревянный брусок

Общий успех творческого поиска, независимо от того, новое это строительство или перепланировка старого дома, обусловлен тем, насколько грамотно подобраны параметры лестницы относительно существующего помещения. К основным параметрам относят ширину проступи и высоту подступенка — самых главных размеров, от которых зависят эксплуатационные характеристики лестницы (рис. 160).

Проступи и подступенки
Рис. 160. Проступи и подступенки при оптимальном уклоне лестничного марша (размеры в мм): 1 — проступь; 2 — подступенок

В отличие от лестниц с косоурами, у лестниц на больцах система крепежа ступеней невидимая. Выглядит такая лестница легко и прозрачно, хотя каждая ступень выдерживает вес грузовой машины — 1800 кг. Благодаря своей воздушности лестница идеально подходит для индивидуальных домов, занимает мало места и не затемняет помещение. Устроена лестница так: в стену вставляют резиновые прокладки и стальные больцы (болты), на которых крепятся ступени. Резиновые прокладки нужны для того, чтобы уменьшить вибрацию и скрип при ходьбе.

Ограждение лестницы должно выдерживать боковую нагрузку порядка 100 кг, чтобы взрослый человек мог спокойно на них опереться. Расстояние между вертикальными стойками не должно превышать 150 мм.

Популярными сегодня являются кованые ограждения, выполненные методом холодной ковки. Они могут исполняться по эскизам заказчика и представлять собой самостоятельные художественные изделия. Технологичность металла и мастерство исполнителя позволяют создать самые разнообразные формы перильного ограждения даже из прямолинейных элементов, не прибегая к технологии ковки и гнутья. Металлические промежуточные стойки могут устанавливаться не только вертикально, но и параллельно оси лестничного марша и даже под некоторым углом. В любом случае эстетика и безопасность ограждения лестницы должны стать основой проектирования.
