Ограждения и предъявляемые к ним требования

(Зависимость технологии строительства заборов от выбранного типа ограждений)

В реальной жизни существует огромное разнообразие типов заборов, но все они состоят из трех основных частей:

  • основание;
  • пролетные конструкции;
  • ворота и калитки (рис. 3.1).

Рис. 3.1. Части и элементы традиционного забора, возведенного на границе участка со стороны общественной территории: 1. ленточное основание-стилобат; 2. почва; 3. цоколь; 4. облицовка цоколя; 5. столб забора; 6. полотно пролета забора; 7. перекладина, образующая часть полотна; 8. водоотвод; 9. верхнее покрытие столба.

Сооружение фундамента

Если забор устанавливается в достаточно простой среде, на непритязательном участке или на границе смежных участков, для него, как правило, фундамент не заливается. Проволочную сетку, которая обычно служит пролетом такого забора, закрепляют на железобетонных или деревянных столбах. Столбы закапывают в землю ниже уровня промерзания, затем яму засыпают вынутым грунтом либо гравием или щебнем и плотно утрамбовывают (рис. 3.2, 3.3).

Рис. 3.2. Деревянные столбы, встраиваемые в выкопанные либо высверленные буром в грунте рабочие ямы, которые: а) утрамбовываются песком; b) утрамбовываются сортовым гравием, с) снизу утрамбовываются гравием, сверху заливаются бетоном; d) только бетонируются.

Рис. 3.3. «Основание столба» из алюминиевого литья для фиксации в грунте деревянных столбов: 1. основание; 2. головка; 3. чаша; 4. отверстия для отвода вод; 5. деревянный столб.

При более взыскательных требованиях к забору или при возведении ограждения на долгие годы, его, как правило, устанавливают на фундамент, как и любые другие сооружения. Фундамент бывает двух видов: либо основание заливается точечным методом только под столбы, либо весь забор устанавливается на сплошной, т. н. ленточный фундамент. Технология строительства в каждом отдельном случае зависит от выбора типа ограждения, оформления конструкции и исходных материалов. Устойчивость оград определяется прежде всего их фундаментом или - в более широком смысле слова - закреплением на этом фундаменте конструкции, удерживающей их пролеты над землей. Наиболее часто встречающейся причиной появления трещин на построенном капитальном заборе как раз становится плохое или слабое основание.

Основное правило заключается в том, чтобы фундамент забора - о каком бы типе фундамента ни шла речь - всегда лежал ниже границы промерзания грунта.

Границей промерзания мы называем толщину слоя почвы, которая в зимний период охлаждается до температуры ниже 0°С. Эта толщина зависит от климатических условий данной территории; в Центральной Европе, например, в разных местностях эта глубина составляет 50-120 см. Если подошва фундамента лежит ниже границы промерзания, на него не будут влиять смещения почвы, схватываемой морозом, его не будет перекашивать. Для определения местной границы промерзания, а значит, и для определения глубины закладки фундамента, необходимо подробно знать местные метеорологические условия. В Европе минимальная глубина, на которой должна находиться подошва фундамента, составляет 0,9 м. На глубину закладки фундамента оград могут влиять и другие аспекты, поэтому данная глубина создает защиту лишь от ущерба, причиненного промерзанием почвы.

В связи с опасностью промерзания следует заметить, что глубина промерзания зависит также и от конкретного места. На травянистой, покрытой растениями местности снег задерживается дольше и защищает лежащую под ним почву; она промерзает на меньшую глубину. В то же время под бетонным тротуаром, с которого регулярно убирают снег, земля промерзает на большую глубину. Такая разница в крайних случаях может привести к тому, что забор «поплывет», завалится (рис. 3.4).

Рис. 3.4. Глубина промерзания почвы в зависимости от формы поверхности почвы: а) ее состояние летом; b) зимой; 1. первоначальный вид выстроенной ограды; 2. крен ограды из-за разного уровня глубины промерзания; 3. тротуар; 4. глубина промерзания (пунктиром).

Глубина основания помимо границы промерзания зависит также от толщины соответствующего слоя почвы, которая благодаря свойствам механики грунтов способна выдержать груз ограды, не сжимаясь, не оседая при этом.

Однако данное требование следует учитывать только при строительстве массивного (например, сплошного каменного или кирпичного) либо очень высокого забора. При монтаже традиционных ажурных оград этот фактор можно не учитывать, если только речь не идет об очень неблагоприятных, необычных условиях почвы или о высоком уровне грунтовых вод.

Рис. 3.5. Воздействие динамического колебания на заборы: а) при одинаковом уровне поверхности почвы с обеих сторон забора; b) при разноуровневом рельефе; 1. фундамент забора; 2. цоколь; 3. пролетные конструкции со столбами; 4. тротуар; 5. проезжая часть; 6. слои почвы; 7. распространение колебаний; 8. подпирающее воздействие земли; 9. первоначальное состояние забора; 10. крен забора под воздействием динамических колебаний.

При сооружении фундамента для забора следует учитывать еще одно своеобразное обстоятельство. Если перед забором на проезжей части улицы идет интенсивное движение транспорта, следует считаться и с динамическими колебаниями. Ведь они, с одной стороны, уплотняют слои почвы, которые были перемещены при строительстве забора и тротуара, снижают ее объем, с другой - приводят в движение и сам забор.

От воздействия первого фактора можно защититься, если соответствующим образом утрамбовать перемещенную почву. Во втором случае возможные повреждения забора могут возникнуть лишь при разноуровневом рельефе с внешней и внутренней стороны забора (рис. 3.5). Чтобы такой забор не завалился, понадобится соответствующий фундамент, расчет массива и глубины залегания которого должен провести конструктор-статик. В таких местах целесообразно сооружать фундамент из монолитного бетона или железобетона, поскольку основания из любой кладки неустойчивы к воздействию колебаний.

Рис. 3.6. Основание правильно сооруженной подпорной стены: 1. массив фундамента с подошвой; 2. цоколь; 3. пролетная конструкция забора; 4, 5. водоотводная (перфорированная) дренажная труба; 6. сортовой гравий или щебень (дренаж); 7. слой гумуса; 8. естественный слой грунта.

Рис. 3.7. Повреждение ограды, сооруженной неправильно (без выемки и замены грунта у основания подпорной стены): 1. цоколь; 2. массив фундамента с подошвой; 3. пролетная конструкция; 4. груз слоя снега; 5. слой промерзшего грунта; 6. тротуар; 7. естественное состояние после строительства; 8. поврежденное, завалившееся состояние.

Рис. 3.8. Ограда с конструкцией в виде подпорной стены; уровень местности на внешней стороне выше, чем на внутренней, у основания конструкции с внутренней стороны полностью заменен грунт: 1. массив фундамента; 2. подошва массива фундамента; 3. труба для отвода поверхностных вод; 4. цоколь ограды; 5. сортовой гравий или щебенка; 6. слой гумуса (макс. 20-25 см); 7. пролет ограды; 8. ступенчатые выемки грунта на склоне; 9. естественный грунт; 10. тротуар перед оградой.

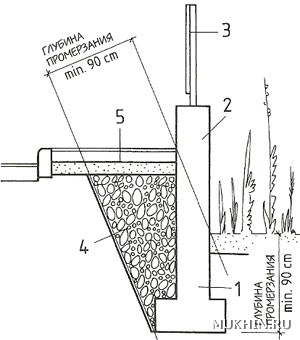

Рис. 3.9. Ограда с конструкцией в виде подпорной стены; уровень местности на внутренней стороне выше, чем на внешней, у основания конструкции с внутренней стороны полностью заменен грунт: 1. основание; 2. подпорная стена-цоколь; 3. пролетная конструкция; 4. сортовой гравий или щебень; 5. тротуар.

Рис. 3.10. Ограда в виде подпорной стены с более высоким уровнем рельефа участка, без выемки траншеи с внутренней стороны; у основания ограды грунт заменен: 1. массив фундамента с подошвой; 2. отводная труба для поверхностных вод; 3. дренажная труба; 4. мелкозернистый фильтрующий слой; 5. слой щебня; 6. более крупный сортированный дренаж; 7. слой гумуса; 8. естественный слой грунта.

Помимо вышеизложенного, в том случае, когда уровень рельефа по разные стороны забора существенно различается, при проектировании фундамента следует учитывать и некоторые другие факторы. Забор при этом должен также выдерживать боковое давление с той стороны, где рельеф имеет более высокий уровень, т. е. он должен выполнять функцию подпорной стены. Эта проблема разрешима, если провести тщательный расчет размеров фундамента, выбрать правильный способ его сооружения и соответствующую форму его массива (рис. 3.6, 3.7). Вы правильно поступите, если в подобном случае обратитесь к специалисту-проектировщику, который и произведет расчеты фундамента с учетом местных условий, подберет соответствующую форму и достаточно прочный материал для его сооружения.

Давление, воздействующее на забор, можно снизить, если со стороны с более высоким рельефом, начиная с уровня плоскости фундамента, под откос снять некоторое количество земли, заменив ее сортированным гравием или щебнем (рис. 3.8-3.10). Разумеется, даже в этом случае придется учитывать давление почвы, только теперь оно будет значительно ниже. Угол скоса земли всегда определяется в зависимости от вида почвы на данном участке. Его крутизна должна быть такой, чтобы земля не осыпалась, не сползала дальше. Следует также учитывать, что сооруженная таким образом и заполненная сортовым гравием или щебнем траншея должна собирать поверхностные воды, поэтому в каждом отдельном случае необходимо позаботиться об их отводе. Не считаться с этим обстоятельством можно лишь тогда, когда со стороны траншеи на поверхности земли находятся мощеный тротуар и проезжая часть. Но даже в этом случае - если это технически разрешимо - все-таки лучше соорудить водоотвод (рис. 3.11, 3.12).

Рис. 3.11. Способы сооружения фундаментов для ажурных и сплошных оград: а) пролетные конструкции оград закреплены на ленточном фундаменте; b) закреплены на монолитных лежнях, установленных на точечных фундаментах; с) закреплены на точечных фундаментах и смонтированной между ними готовой конструкции облицовочной системы; d) пролеты из обработанных заводским способом толстых перекладин закреплены на точечных фундаментах.

Рис. 3.12. Альтернативные соединения участков, имеющих покрытие, и сооружений, возвышающихся над уровнем участка; для этого строят подпорные стены и дренажные траншеи. А) При незначительной разнице в уровнях задняя часть стены заполняется смесью из песка и гравия, что сопряжено с некоторой опасностью промерзания, и по всей поверхности укладывается слой гумуса; В) при сооружении подпорной стенки средней высоты делается более морозостойкая опора (из сортового гравия) и выкладывается биологический слой со скошенной опорой; С) при более значительной разнице в уровнях возводится подпорная стенка, где через массу почвы, уложенной позади стенки, выводится вода из всех слоев и с поверхности, что снижает до минимума боковое напряжение, которое вызывает промерзание почвы; 1. бетонное покрытие, которое служит хорошей опорой; 2. покрытие из отдельных элементов; в данном варианте факторы, связанные с опорой, не учитываются; 3. подпорная стенка; 4. основание подпорной стенки; 5. несущее наполнение из гравия; 6. несущее бетонное основание; 7. дренажная труба для отвода воды из слоев; 8. войлочный фильтр; 9. слой биопочвы; 10. смесь из песка с гравием; 11. крупнозернистый сортированный гравий; 12. отборный крупный гравий, который укладывается как поверхностный, замыкающий слой.

В связи с вышеизложенными нормативами по строительству заборов мы уже упоминали, что всегда необходимо следить за тем, чтобы ограда ни в малейшей мере не мешала естественному стоку поверхностных вод, а также просачивающихся через верхний слой почвы поверхностных вод.

Если все это не принимать во внимание, можно вызвать серьезные сбои в естественном водном балансе разделенных оградой территорий, а это, в свою очередь, негативно скажется на развитии и жизнеспособности зеленых насаждений на этих территориях.

Подводка фундамента под садовые стены-ширмы в большинстве случаев - дело простое, т. к. их устанавливают на монолитные или на промышленно изготавливаемые точечные опоры. Легкие конструкции внутренних садовых ограждений можно крепить и к уже существующему покрытию, пробурив его (рис. 3.12-3.15).

Подпорная стена-ограда; внутренняя поверхность участка выше, чем со стороны улицы.

Рис. 3.13. Заводской бетонный блок с крепежной подошвой. Установка, выставление уровня.

Рис. 3.14. Крепление нижней части столба, вставляемой в монолитный бетонный блок заводского изготовления: a)-d) варианты.

Рис. 3.15. Варианты дюбельных креплений столбов в высверленные бетонные поверхности.

Рис. 3.16. Простой забор с решетчатыми пролетами: а) с закрепленными на точечных фундаментах столбами; b) с закрепленным на точечном фундаменте цоколем.

Рис. 3.17. Фрагменты ограды: а) общий вид; b), с) вид в разрезе; 1. сооружение фундамента (точечного); 2. столб; 3. полотно пролета; 4. цоколь; 5. тротуар; 6. подземная часть тротуара; 7. зазор под цоколем; 8. наполнение сортовым гравием или щебнем.
