Простые ограждения

(Наиболее распространенные виды заборов)

Рис. 2.8. Забор с кирпичными или бетонными простенками, со стальными воротами и калиткой: а) общий вид; b) план бетонирования точечного фундамента; 1. фундамент среднего столба; 2. фундамент опорного столба ворот; 3. кирпичный или бетонный столб; 4. средний столб из стальной трубы; 5. рама; 6. пролет; 7. выступающий заводской модуль цоколя; 8. зазор (4-6 см).

Рис. 2.9. Традиционная, повсеместно распространенная ограда со столбами и цоколем из каменной кладки, ажурными или сплошными пролетами и воротами: а) общий вид; b) план фундамента ограды; 1. ленточный фундамент; 2. ворота для въезда-выезда автотранспорта; 3. столб; 4. сплошной пролет; 5. сплошной цоколь из каменной кладки; 6. ажурный пролет; 7. калитка.

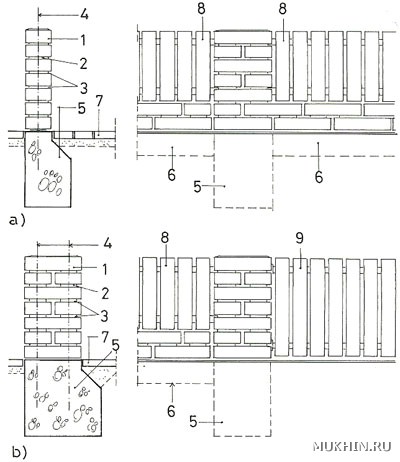

Рис. 2.10. Традиционная ограда на участке с уклоном I: а) общий вид; b) план фундамента ограды; 1. ленточный фундамент; 2. стенка цоколя; 3. опорный столб из кладки; 4. пролет ограды.

Забор, функция которого состоит в обозначении границ участка, - это самая простая и достаточно распространенная, хотя, к сожалению, не везде, разновидность ограждений.

Это может быть низкая подстриженная живая изгородь, но может быть и ряд переносных емкостей для цветов, изготовленных из дерева, металла, бетона или искусственного камня. Все они характеризуются тем, что имеют небольшую высоту и не создают тягостного впечатления, отделенности общественной территории от внутреннего пространства. Даже если забор с функцией обозначения границы установлен на сплошном, построенном по всем правилам цоколе, он не будет резко выделяться из окружающей среды, поскольку имеет небольшую высоту и спроектирован с просветами. Такие заборы особенно часто возводятся на боковых и задних границахучастка, а также на менее притязательных сельскохозяйственных территориях.

Ограда из простой проволочной сетки, натянутой либо на стальные столбы, установленные в точечные фундаменты, либо на опорные столбы из сборных бетонных отливок, уже выполняет защитную функцию. Более «солидны» ограды из натянутых или фиксированных пролетных конструкций, установленных на забетонированных столбах. Варианты такого забора со сплошным цоколем, в сущности, уже похожи на самые распространенные в Восточной Европе типы оград.

Их наиболее часто встречающаяся разновидность: между симметричными массивными опорными столбами и сплошными секциями на цоколе устанавливаются ажурные или сплошные пролеты, изготовленные в большинстве случаев из других материалов. Точно таким же образом устанавливаются и ворота. Этот тип оград настолько популярен потому, что долговечен и прочен, требует небольшого ухода и пригоден для эстетического оформления забора, установленного на участке с уклоном.

Полностью сплошные, глухие заборы строят реже, но во многих случаях их возведение обосновано важными причинами. Наиболее часто такие сооружения возводятся в целях защиты имущества либо из других соображений (защита от посторонних взглядов, от порывов ветра, от пыли и т. д.). Такие ограждения могут возводиться чуть ли не из всех строительных материалов: из каменной и кирпичной кладки, из дерева, стали и комбинаций всех этих материалов.

По мере возможности следует избегать сооружения сплошных заборов, поскольку они неблагоприятно влияют на общий вид города - внушают ощущение изолированности от внешнего окружения.

Рис. 2.11. Традиционная ограда с высоким цоколем на участке с уклоном II; ступенчатый и параллельный склону варианты: а) общий вид; b) план фундамента; 1. точечный фундамент столба; 2. кирпичный или бетонный столб; 3. заводские сборные железобетонные блоки цоколя; 4. зазор (4-6 см); 5. глубина промерзания; 6. пролет ограды.

Рис. 2.12. Простой забор из сварных стальных труб, выполняющий функцию обозначения границ.

Рис. 2.13. Простой дощатый забор с продольной перекладиной, закрепленной на деревянных столбах: а) с ровным; b) с восходящим; с) с вогнутым верхним краем.

Рис. 2.14. Простые заборы с функцией обозначения границ: а) с деревянными столбами и цепью; b) с веревочной вставкой, закрепленной на продольной перекладине; с) с элементами из деревянных шпал, уложенных вразбивку.

Рис. 2.15. Дощатые ворота и калитка в заборе с ровным верхним краем: а) калитка; b) ворота для транспортных средств.

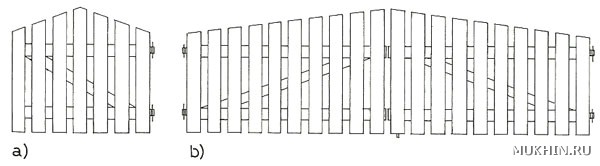

Рис. 2.16. Деревянные ворота и калитка в заборе с конусообразным верхним краем: а) калитка; b) ворота.

Кроме вышеперечисленных, в нашем окружении можно представить, да и увидеть множество других разновидностей оград, но по своей сути все они - представители тех основных типов, о которых речь уже велась; все они - их варианты, отличающиеся формой и разнообразием строительного материала.

Редко встречающиеся ограждения оригинального оформления, возводимые с особой целью

Мы искренне надеемся, что разновидности заборов, о которых мы здесь говорили, только в настоящее время рассматриваются нами как более редкие, поскольку чрезвычайно желательно, чтобы их сооружали повсеместно. Еще очень часто (и особенно между домами, построенными уже давно) встречается, что заборы из деревянных реек либо плетеных прутьев, обвиваются «ползучими» растениями, которые делают менее заметной саму ограду.

Недостаток этого красивого решения: загнивание такого забора неизбежно, а при его замене или ремонте придется выкорчевать и уничтожить выросшие на нем густые заросли вьющихся растений.

Более современное решение, встречающееся все чаще: ограда строится из сборных железобетонных отливок промышленного изготовления. Обычно это сплошная ограда, обвитая зарослями зеленых насаждений, которые легко ползут вверх по ее гладким пролетам. Такая ограда прекрасно вписывается в пейзаж и в конце концов становится частью окружающей нас растительной среды.

Рис. 2.17. Дощатый забор с закругленной сверху калиткой: а), b) варианты пролетов забора.

Рис. 2.18. Дощатые ворота с закругленным верхним краем для заборов, пролеты которых оформлены ровным или ломаным верхним краем: а) калитка; b) ворота для въезда транспорта.

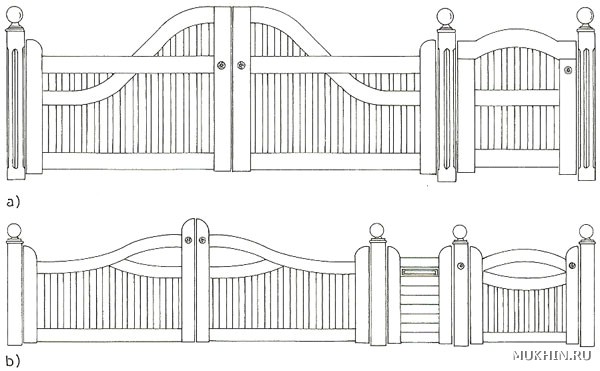

Рис. 2.19. Деревянный забор с калиткой и воротами, отмеченными изогнутой (а) и прямоугольной (b) формой верхнего края: а), b) варианты.

Рис. 2.20. Фигурный забор на рамах, с деревянными столбами, воротами и вставкой для почтового ящика у калитки: а), b) варианты.

В Европе очень часто встречаются разнообразные ограждения, которые одновременно можно использовать для выращивания цветов и декоративных растений. Такие заборы выглядят так, как будто они - часть садовых сооружений. Мы приведем лишь один пример из множества биоограждений, но хотелось бы повторять и повторять, что такие ограждения следовало бы сооружать повсеместно, где это только возможно, поскольку как с биологической, так и с эстетической точки зрения они наиболее мягко и ненавязчиво влияют на окружающую среду.

Рис. 2.21. Вариант готового сворачивающегося забора заводского изготовления, сделанного из реек, соединенных проволокой.

Рис. 2.22. Деревянный забор вертикального «дощатого плетения» с креплением на горизонтальных перекладинах: 1. горизонтальная перекладина; 2. крепежный профиль; 3. дощатая вставка; 4. деревянный столб; 5. средняя планка.

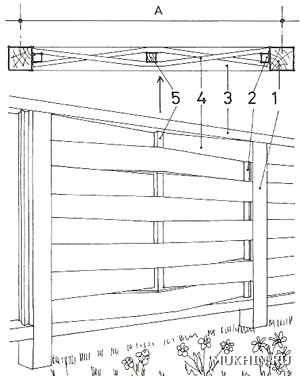

Рис. 2.23. Дощатый забор с «горизонтальным плетением», закрепленным на столбах: 1. столб; 2. реечный профиль; 3. верхняя горизонтальная перекладина, одновременно служащая покрытием; 4. дощатая вставка; 5. средняя планка.

Рис. 2.24. Деревянный забор в виде диагональной решетки из скрепленных гвоздями профильных реек (без горизонтальной поперечины); опорные столбы устанавливаются на расстоянии 1,5-2 м друг от друга.

Рис. 2.25. Пролетные секции деревянного забора в виде прямоугольной решетки; к деревянному столбу крепятся с помощью шурупов.

Рис. 2.26. Модули полотна пролета сплошного деревянного забора: a) с горизонтальным реечным плетением; b) смонтированные из горизонтальных реек.

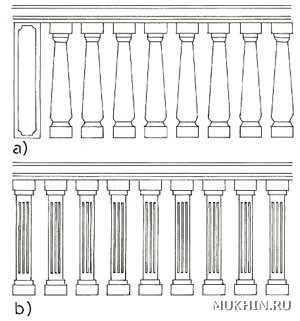

Рис. 2.27. Изготовленная из бетона и/или камня балюстрада, выполняющая функции забора, с замыкающими колоннами: а)—с) варианты.

Рис. 2.28. Изготовленная из цветного бетона или искусственного камня балюстрада для террасы, выполняющая функцию внутреннего ограждения: а)-с) варианты без нижнего, цокольного модуля.

Рис. 2.29. Сборный забор из готовых модулей в виде балюстрады, который можно устанавливать на плоскость покрытия: а), b) варианты.

Рис. 2.30. Одностворчатая садовая калитка из стального профиля с художественно обработанной поверхностью.

Рис. 2.31. Забор с бетонными столбами, пролеты изготовлены из сварной сетки.

Рис. 2.32. Сборный столб для забора, сооружаемый из готовых блоков опорной стены, и стенка цоколя с дощатым пролетом забора и воротами: а) пролет забора; b) фрагмент ворот; 1. универсальный бетонный блок; 2. диск или элемент шва; 3. глубокий псевдошов; 4. анкерное крепление из арматурной стали; 5. бетонный фундамент; 6. облегченный ленточный фундамент; 7. примыкающее покрытие; 8. дощатая секция забора; 9. дощатые ворота.

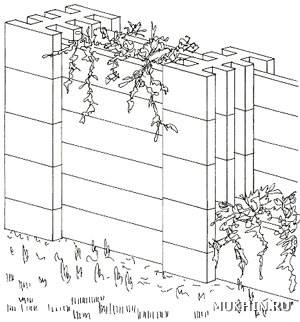

Рис. 2.33. Биоограждение в виде подпорной стены из бетонных блоков.

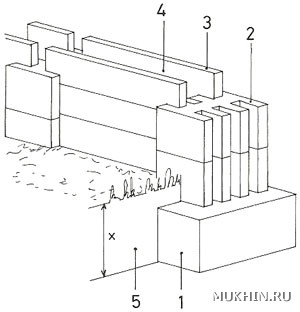

Рис. 2.34. Подпорная стена на стадии строительства: 1. точечный фундамент (только под столбом); 2. модуль столба; 3. железобетонная плита; 4. выемка (заполняется землей); 5. грунт; х - глубина основания (мин. 60 см).

Можно себе представить чрезвычайное многообразие вариантов оград, защищающих нас от шума, пыли, солнечных лучей, посторонних взглядов и порывов ветра. Их назначение - обеспечить глубокий покой для тех, кто хочет пользоваться своим садом, отдыхать в нем. Такие ограды массивны, высоки и поэтому не очень красивы, так как их оформление определено физическими закономерностями, а не эстетической выигрышностью.

Это и является причиной того, что они относительно редко встречаются на границе участка с общественной территорией, т. к. они портили бы общий вид города: фасадная часть участка выглядела бы довольно мрачно. Оградами такого типа чаще выделяют внутреннюю часть сада, которая предназначается для отдыха, для общения, для того, чтобы загорать, развлекаться.

Таким образом, мы переходим к знакомству с установленными на внутренней территории участка ограждениями индивидуального изготовления. Если ограждение должно выполнять только функцию обозначения границ, оно может быть самым простым, из любой ажурной конструкции. Такое ограждение легко устанавливается - собирается из модулей и так же легко переносится на другое место. Другое дело, если часть сада, которую мы выделяем для того, чтобы отдыхать, загорать и развлекаться, нужно будет защитить от чего-либо: на густо застроенных территориях - от посторонних взглядов, место для загара - от ветра, а огораживаемую зону для развлечения, общения, приема гостей - от солнца, и все это вместе - от пыли. Для этой цели обычно пригодны только массивные, сплошные ограды. Различаются они, в сущности, очень немногим, важно одно: при строительстве в каждом отдельном случае целесообразно учитывать возможность «проветривания» для зеленых насаждений и деревьев. Выделяемую часть сада обычно обозначают деревянными заборами, поскольку именно дерево наиболее благотворно влияет на человека. Внутренние ограждения могут быть и переносными, в зависимости от того, от чего в данный момент нам нужна защита.

Правда, переносные ограждения встречаются относительно редко, поскольку для устойчивости их обычно монтируют и скрепляют вместе.

Рис. 2.35. Установленные на сборные бетонные столбы сплошные двустворчатые металлические ворота с наваренными на них пластинами из профильной стали.

Рис. 2.36. Установка заборного и садового столба на лужайке участка: а) снятие дерна; b) установка столба; с) укладка дерна на прежнее место.

Рис. 2.37. Простые заборы, увитые растениями: а) из горизонтально закрепленных досок; b) из вертикально закрепленных досок; с) с пролетами из металлической сетки, закрепленной на поперечине.

Рис. 2.38. Биоперегородка из сборных модулей для подпорной стены; трубы системы капельного полива устанавливаются в зазоры между модулями стены в ходе монтажа перегородки.

Внутренними ограждениями мы считаем и ажурные решетчатые панели, которые рождают ощущение защищенности в пространстве, выделяемом нами для отдыха и развлечений. Дополненные декоративными растениями, ажурные решетки вносят приятное разнообразие в наш отдых. А натянутый на решетки цветной брезент защитит нас по мере необходимости и от посторонних взглядов, и от порывов ветра.

Кроме перечисленных и приведенных здесь в качестве примеров редких типов оград, возводимых с особой целью и отличающихся особым оформлением, разумеется, существует еще множество других. Мы старались показать здесь самые главные, основные их типы, и всегда - с функциональной целью. Прежде всего, потому, что большинство возводимых с особой целью и оформлением оград строится не в жилых, а в промышленных районах, на территориях особого назначения. Проектируются они профильными проектировщиками на основании специальных предписаний и ведомственных согласований. И второе: другие варианты возводимых с особой целью и оформлением ограждений, встречающиеся в жилых районах, уже больше похожи на садовые сооружения, чем на заборы. Такими являются комбинирующиеся с подпорными стенками ограды, комбинированные с заборами теплицы, парники и т. д., но всем им хотелось бы уделить внимание уже в отдельной работе.

Рис. 2.39. Заборы с ажурными пролетами, увитыми растениями: а) со вставками из металлической решетки; b) из вертикально установленного штакетника; с) из разреженно установленных досок.

Рис. 2.40. Способы размещения цветочных вазонов на сплошных заборах: а) в кассетных стенных нишах; b) в промежутках между колоннами; с) однолетние цветы в глиняных горшках.

Рис. 2.41. Увитое растениями биоограждение (со стойками), соединенное с обычным забором: а) несущее, с многолетними растениями; b) с каркасом для ветвистых растений; с) со ступенчатым каркасом для однолетних ползучих растений.

Рис. 2.42. Растения, не соединенные с забором, но образующие единое с ним ограждение: а)-с) варианты.

Рис. 2.43. Стенка-ширма с решетчатыми полотнами, перегораживающая пространство между террасой и садом.

Рис. 2.44. Садовый мол со стенкой-ширмой.

Заборы и растения

Кропотливое выстраивание подпорных стен, о которых речь шла выше, а также возведение сооружений в виде стен из других пространственных элементов позволяет создать в саду биоограждение, которое затем можно засадить растениями.

Традиционная установка на лужайках сада столбов для забора имеет уже сложившуюся практику, при этом дерн, снятый с поверхности перед тем, как начинают рыть яму для столба, укладывается затем на первоначальное место.

Стала также привычной и другая «вторичная» функция забора со стороны сада: он служит основой для размещения растений. Если речь идет о заборе решетчатой конструкции, проблема решается просто, поскольку плети растений сами по себе легко «взбираются» по ней; однако на сплошных конструкциях приходится придумывать «способ поселения» растений, чтобы при этом все это не выходило за рамки хорошего вкуса.

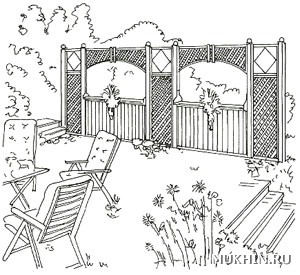

Рис. 2.45. Садовая стенка-ширма с арочной калиткой посередине, с цветочными вазонами и скамейками по бокам.

Рис. 2.46. Сборную стенку-ширму с придающим ей устойчивость боковыми вазонами для цветов можно установить в любой точке сада.

Рис. 2.47. Садовая перегородка с решетками из вертикальных и наклонных реек и скамейкой посередине.

Рис. 2.48. Терраса для отдыха, огороженная с двух сторон стенками-ширмами.

Рис. 2.49. Прочно зафиксированная садовая стенка-ширма для ограждения уголка отдыха с двух сторон.

Рис. 2.50. Передвижные садовые стенки-ширмы со столами и скамейками.

Рис. 2.51. Красивая перегородка, визуально разделяющая узкий садовый участок.

Рис. 2.52. Образец составной системы стен-ширм, которые разделяют сад и выполняют комбинированные функции: а) монтаж левой части; b) монтаж правой части.

Варианты применения садовых перегородок, начиная с террасы и вплоть до простых стен-ширм.

Рис. 2.53. Установленные между столбами решетчатые секции зрительно разделяют пространство и служат простым украшением любого участка сада.

Рис. 2.54. Вариант временных стен-ширм с разной решеткой.

Рис. 2.55. Простая стенка-ширма для вьющихся растений: а) с посаженной на каркас конструкцией в виде крупной решетки; b) комбинированная - с крупной решеткой или с пластинчатым оформлением.

Рис. 2.56. Модули стен-ширм с разными решетками и разными пространственными формами. Варианты использования.

Рис. 2.57. Полотно для стенки-ширмы из горизонтально расположенных досок; такая ширма может с двух сторон визуально закрывать участок сада, не мешая его проветриванию: a) с прямым верхом; b) с дугообразным верхом.

Рис. 2.58. Ажурные секции с диагональной решеткой: a) с квадратными просветами решеток; b) с вытянутыми просветами.

Рис. 2.59. Типы элементов стен-ширм с горизонтально расположенными досками и общий вид перегородки, которую из них можно собрать.

Общий вид стенки-ширмы с диагональной решеткой.

Садовые перегородки

Сооружаемые в садах и на террасах пространственные перегородки, т. н. стенки-ширмы, исходя из роли, которую они играют, собственно говоря, можно отнести к категории заборов. Строгих предписаний по их строительству не существует, поскольку в первую очередь они выполняют функцию перегородок и экранов; их вторая функция состоит в том, что они являются элементами эстетической архитектуры. В большинстве случаев их применяют как предметы «меблировки» сада.

Рис. 2.60. «Затененная» защита, которую дает решетчатая стенка-ширма садовому бассейну на террасе, предназначенной для отдыха.

Рис. 2.61. Стенка-ширма, отгораживающая садовый бассейн углового участка от улицы.

Рис. 2.62. Прямоугольный бассейн в саду, отгороженный стенкой-ширмой.

Рис. 2.63. Фиксированные панели стенки-ширмы берут на себя порывы ветра, загораживая уголок у бассейна дома, стоящего на боковой границе участка.

Рис. 2.64. Ламельное ограждение защищает бассейн, создавая атмосферу покоя; щели между ламелями обеспечивают проницаемость ветра в этом уголке отдыха.

Рис. 2.65. Бассейн во дворе обнесен простой каменной кладкой, которая воскрешает атмосферу старины и одновременно служит современному человеку.

Существует два стандартных варианта садовых стен-ширм: первый - ширмы фиксированной установки, второй - переносные. Последний вариант дает возможность по нескольку раз в год «делать перестановку» в саду; преимущество стен-ширм состоит еще в том, что зимой их хранят в закрытых помещениях, а это позволяет почти вдвое продлить срок их службы.

Ширмы главным образом делаются из древесины хвойных или каких-либо твердых пород; элементы стен-ширм и решетчатые панели изготавливают из ели, которая легко поддается обработке, а столбы, нижняя часть которых фиксируется в земле, - из твердых пород.

Детали каркаса и решетчатые пролеты зажимают профильными рейками, а по бокам и сверху соединяют утопленным фальцем или шипами. Для увеличения срока службы нижнюю планку рамы следует изготавливать так, чтобы дождевая вода стекала с нее по как можно более короткому пути и как можно быстрее.

Если на террасе сооружается беседка или устанавливаются стены-ширмы (главным образом из эстетических соображений), их монтируют из одинарных или двойных столбов и решетчатых вставок с поперечными консолями на верхней планке. Такие решетчатые перегородки с плоскими и ажурными полотнами становятся важной частью и здания, и сада.

Детали каркаса стены-ширмы, как правило, скрепляют оцинкованными шурупами. Ведь обычные гвозди через год-другой утратят крепящие свойства, и наше «творение» сильно перекосится, а потом преждевременно разрушится. Если же скрепить стену шурупами, то в последующие годы из-за уменьшения объема (усыхания) деревянных деталей придется всего лишь докрутить шурупы. Соединять внизу столбы с основанием по возможности также следует шурупами либо «сухой» связкой. Основу для столбов обычно делают из бетона: либо производят бетонирование прямо на месте, либо применяют блоки заводского изготовления.
