Конструкции и виды дымовых труб

(Какие бывают трубы)

Дымовые трубы по своей конструкции подразделяются на стеновые (внутри капитальных кирпичных стен), коренные (отдельно стоящие) и насадные (устанавливаемые непосредственно на печах). Наиболее удобные и экономичные — это стеновые, так как их выкладывают одновременно со стенами. Причем рациональнее такие трубы (дымовые каналы) располагать во внутренних стенах, потому что при расположении в наружных стенах потребуется их дополнительное утолщение во избежание образования конденсата в каналах трубы.

Так, при расположении трубы в наружной стене толщина стенки от дымохода до наружной поверхности должна быть при температуре воздуха: -20°С — 38 см (1,5 кирпича), -30°С - 51 см (2 кирпича), ниже -30°С — 65 см (2,5 кирпича). Коренные трубы возводят в основном в деревянных домах на отдельном основании. Насадные трубы устанавливают непосредственно на печах, причем на перекрытие печи желательно уложить предварительно железобетонную плиту. Это позволит при ремонте печи, по очереди разбирая стенки печи, не подвешивать трубу.

Высота трубы относительно крыши зависит от вида крыши и места положения трубы относительно конька. На рис.1 показаны их некоторые варианты.

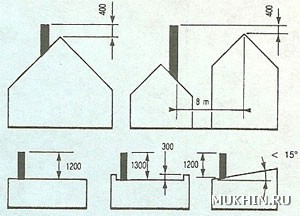

Рис. 1. Варианты расположения печных труб в зависимости от их места на различных типах крыш.

Классическая труба «в пятерик».

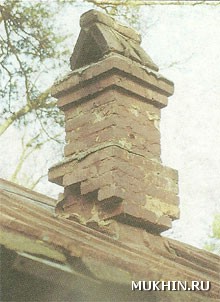

70 лет без капремонта.

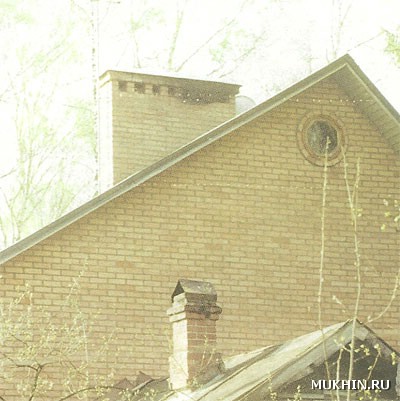

Асбоцементная труба в кожухе из стали.

Очень крутая крыша.

Часто бывает, что при возведении печной трубы приходится обходить элементы конструкции дома и крыши: несущие и коньковые балки, стропила, ендовы. В этих случаях можно перейти на металлические трубы типа «сендвич», но с сохранением поперечного сечения дымохода. Многообразие таких труб позволяет обойти любые мешающие элементы конструкции. Допустимые отклонения от вертикали для различной высоты дымохода показаны на рис. 2. Соблюдение этих условий — гарантия безупречной работы очага. Установка на оголовке трубы дополнительного дефлектора избавит от проблемы дымления печи или камина в любую ветреную погоду.

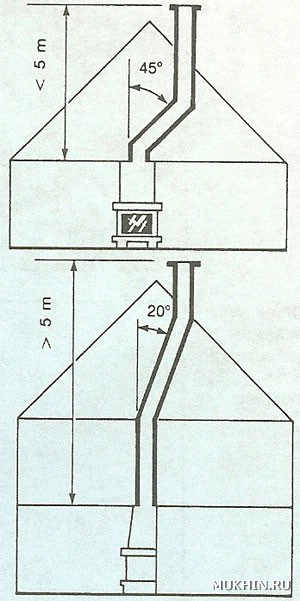

Рис. 2. Допускаемые при обходе конструктивных элементов здания отклонения печных труб от вертикали в зависимости от высоты оголовка.

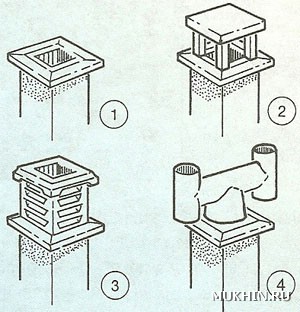

Рис. 3. Варианты исполнения оголовков печных труб.

Большому дому - большая труба.

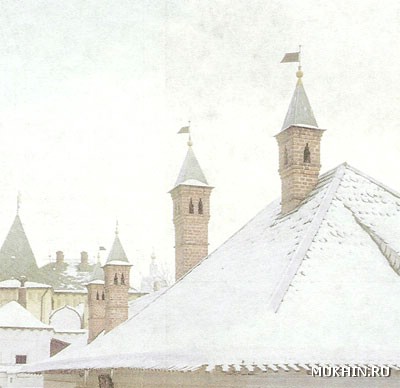

Кирпичные красавицы с московской улицы Варварки.

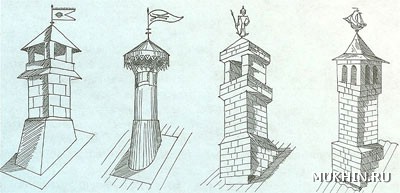

На рис.3 и фотографиях приведены различные варианты конструкций дымовых труб.
