Отопительно-варочная двухэтажная печь

(Печь на два этажа)

Эта двухэтажная печь может отапливать в небольших дачных домах две комнаты на первом этаже и комнату на мансарде. А наличие двухконфорочной плиты позволяет не только приготовить при необходимости пищу, но и быстро нагреть одну из комнат на первом этаже. На фото запечатлен процесс кладки печи и печь в готовом виде.

Рис. 1. Чертеж горизонтальных разрезов (порядовок) с указанием раскладки кирпичей в каждом ряду.

Особенности кладки

С 1 по 4 ряд формируют зольник, устанавливают поддувальную дверку.

На 4-5-м ряду ставят прочистные дверки, на 5-м — кладут колосник, на 6-8-м — устанавливают топочную дверку.

Все дверки крепятся в кладке с помощью проволоки диам. 2 мм, а рамки топочной дверки обматывают еще и асбестом.

Обратите внимание, что внутри топки порог и стенки могут быть выложены поставленными на ложок огнеупорными кирпичами, которые не перевязаны с остальными. Они получаются «независимыми» от основной кладки. Во время ремонта печи их можно легко заменить, сняв предварительно плиту.

Двухконфорочную плиту устанавливают на 11 -м ряду. А поскольку ее длина чуть больше двух с половиной кирпичей, то на 12-м ряду слева и справа кирпичи стесывают или обрезают для того, чтобы плиту можно было свободно снять при текущем ремонте топливника.

Вертикальные дымовые каналы имеют размер 13,5x13,5 мм. Особо следует обращать внимание при кладке на тщательную затирку их внутренних поверхностей.

На 16-17-м рядах в кладку вмуровывают отрезок трубы с заглушкой либо устанавливают стандартную дверку 140x140 мм для вентиляции варочной камеры, которая на 18-м ряду перекрывается кирпичами, опирающимися на стальные уголки либо металлические полосы.

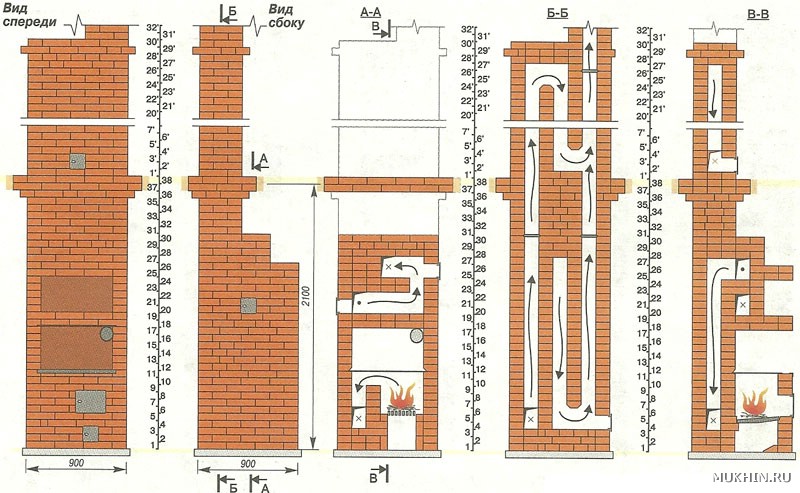

Рис. 2. Общий вид печи и ее разрезы

В пространстве с 20-го по 24-й ряд можно, при желании, сделать нишу-полку под различные хозяйские нужды.

На 20-21-м и 25-26-м рядах для чистки горизонтальных участков дымового тракта следует установить еще две прочистные дверки или заложить вместо них две половинки кирпича.

На 30-м ряду устанавливают две задвижки.

Предлагаемый здесь вариант печи рассчитан для дома, где высота потолков на первом этаже составляет 2 м 60 см, а на втором — не ниже 2 м 40 см.

Конструкцию печи можно изменить так, что она легко впишется и в помещение с другими габаритами, если добавить (либо сократить) количество рядов в кладке.

После завершения кладки противопожарной распушки в потолочном перекрытии приступайте к кладке второго этажа печи с установкой на 2-3-м ряду прочистной дверки, а на 27-м ряду — задвижки.

РАБОТА ПЕЧИ

Для того, чтобы растопить печь, необходимо открыть все задвижки. Горячие газы, миновав варочную плиту, начинают двигаться по двум направлениям: по печному массиву первого этажа и по массиву второго этажа. А если перекрыть задвижку № 1, будет нагреваться только массив первого этажа. Для нагрева же массива второго этажа следует перекрыть задвижку № 2, но задвижка №1 при этом должна быть открытой.

Хочется предупредить: возможно поддымливание через зазоры рамок задвижек № 1 и № 2. Чтобы избежать этого, рекомендуется эти задвижки заменить на поворотные заслонки (шибера).

Рис. 3. План размещения печи.

Для строительства такой печи (без учета трубы и фундамента) требуются следующие материалы и приборы:

  1. Кирпич красный М-150 —1080 шт.
  2. Глина —185 кг.
  3. Песок — 77 ведер
  4. Уголок № (70x70 мм) 80 см - 2 шт.; № 94 (40x40 мм) 80см - 6 шт.; № 4 (40x40 мм) 40 см - 2 шт.
  5. Печное литье:
    дверка топочная — 1 шт.
    дверка поддувальная — 1 шт.
    дверка для чисток — 5 шт.
    задвижка — 3 шт.
    колосник — 1 шт.
    плита двухконфорочная — 1 шт.
  6. Проволока стальная диам. 2 мм — 20 м
  7. Асбест шнуровой диам. 5 мм — 10 м
  8. Кровельное железо — 1,5 м2
