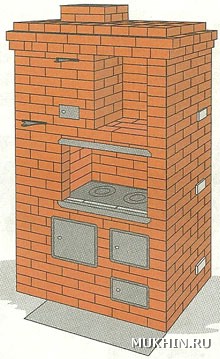

Печь В. Григорьева

("Шведка" с колпаком)

За основу данной конструкции В. Григорьевым взята печь Г. Резника. Автором предлагаемого варианта был устранен основной недостаток, присущий базовой конструкции, — плохая тяга при растопке. Устранить его удалось за счет ввода комбинированной конвективной системы с преобладанием вертикальных дымовых каналов. В конструкцию введена задвижка зимнего хода. Расширен дымовой канал на выходе из топки, что позволило уменьшить сопротивление газового тракта на этом участке.

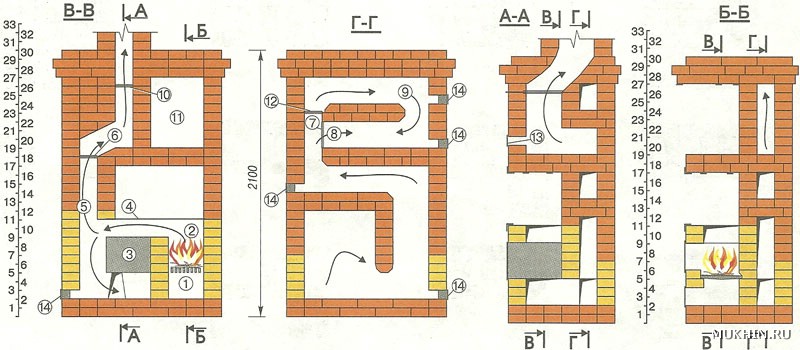

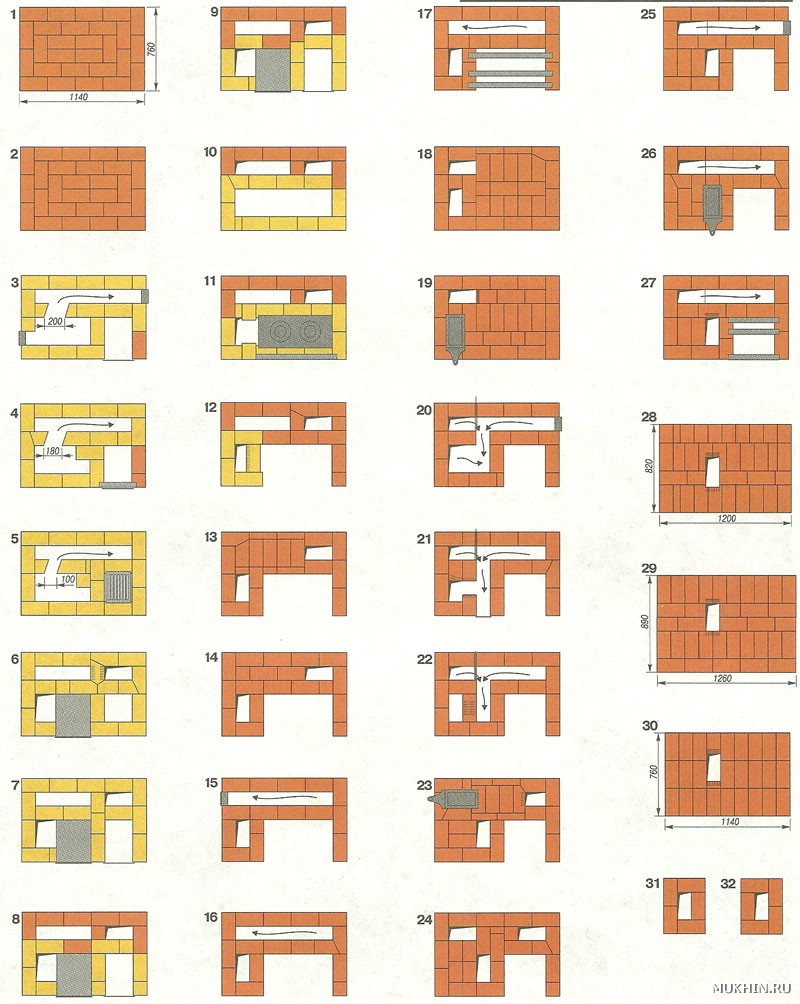

Нижняя часть печи до 13 ряда представляет собой так называемый колпак. Горячие газы из топливника поступают в нижний канал под духовкой и затем в колпак. Далее отработанные газы поступают в подъемный канал к задвижкам 7 и 12.

Если помещение необходимо прогреть незначительно, нужно открыть задвижку 7 осеннего режима топки. Задвижки 6 и 12 должны быть закрыты. Для включения всех дымооборотов надо открыть задвижку 12 зимнего режима топки. Задвижки 6 и 7 должны быть закрыты. При растопке печи следует открыть основную задвижку 10 трубы и задвижку 6 летнего хода. Задвижки 7 и 12 должны быть закрыты. В этом режиме в жаркие дни можно готовить пищу, не прогревая весь массив печи.

Для топки печи в зимнем или осеннем режимах работы, после 15-20 минут топки печи по-летнему, открывают соответственно задвижку 7 или 12. Задвижку 6 закрывают.

МАТЕРИАЛЫ

• Кирпич красный 600 шт.
• Дверка поддувальная 1 шт.
• Дверка топочная 1 шт.
• Дверка прочистная 6 шт.
• Духовка 1 шт.
• Колосниковая решетка 1 шт.
• Задвижка дымовая 4 шт.
• Стальная полоса 5x60 мм 6 п. м.
