Отопительная печь на 2500 Вт

(2000 килокалорий в час)

На фото представлен макет печи, принадлежащей к группе однооборотных одноканальных печей большой теплоемкости. Рассчитана она на топку дровами — длина поленьев до 50 см при толщине не более 10 см. Размеры топочной камеры позволяют одновременно загрузить примерно 16 кг дров (при суточной норме сжигания до 20 кг). Топить эту печь можно не только дровами — конструкция топливника допускает использование практически любого твердого топлива: и брикетов, и торфа, и даже каменного угля. Но тепловые характеристики печи, приведенные в табл. 1, могут при этом существенно изменится.

Особенность конструкции печи состоит в том, что ее ширина составляет 51 см. Поэтому, если установить ее между двумя комнатами по оси перегородки, то печь будет выступать в помещение только на 10-15 см. Это позволяет экономно использовать полезную жилую площадь и в то же время иметь достаточное количество тепла для отопления.

Таблица 1. Характеристика отопительной печи
Размеры печи в плане 0,51х0,96 м
Высота печи 2,52 м
Теплоотдающая поверхность ~6,5 м2
Средняя теплоотдача 2000 ккал/ч (2080-2560 Вт)
Суммарная суточная теплоотдача ~43200 ккал
Суточная норма топлива до 20 кг
Время теплоотдачи после одной топки ~18 часов

Рис. 1. Виды и разрезы печи.

Кроме того, печь указанной на рис. 1 высоты — 2,52 м предназначена для помещений с высотой потолка 2,80 м. Для другой высоты потолка конструкцию печи можно изменить, увеличивая или уменьшая число рядов в кладке от 20 по 26 ряд включительно. Кладка печи — простая и не имеет каких-либо особенностей. Перечень необходимых материалов и приборов для ее сооружения приведен в табл. 2.

Таблица 2. Материалы и приборы для сооружения отопительной печи
Кирпич красный полнотелый 350 шт.
Кирпич огнеупорный 125 шт.
Глина красная 0,39 м3
Глина огнеупорная 0,14 м3
Песок 0,53 м3
Дверка топочная 280х250 мм 1 шт.
Дверка поддувальная 135х120 мм 1 шт.
Задвижки печные 130х260 мм 2 шт.
Колосниковая решетка 295х250 мм 1 шт.
Прочистная дверка 13,0х12,0 см 1 шт.
Предтопочный лист 50,0х70,0 см 1 шт.

В представленном виде печь имеет насадную дымовую трубу и такую печь можно сложить в одноэтажном жилом доме. Эксплуатация печей большой теплоемкости достаточно проста, хотя и имеет некоторые тонкости. Топить печь желательно примерно в одно и тоже время, лучше утром или днем, чтобы к вечеру и на ночь в ней не оставалось непрогоревших или тлеющих углей.

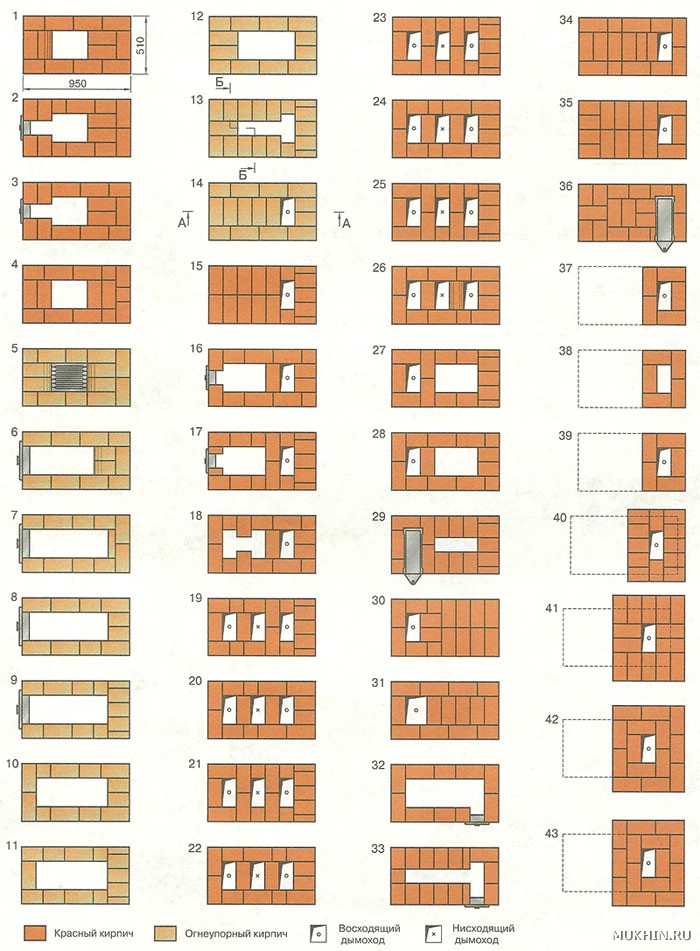

Рис. 2. Порядовки и принятые условные обозначения.

Количество однократно закладываемого топлива выбирают в соответствии с температурой наружного воздуха. При максимальной загрузке над дровами нужно обязательно оставлять свободное пространство до перекрытия топливника высотой не менее 20-25 см. При необходимости количество сжигаемых за одну топку дров можно увеличить на 20-25%, но не более.

В этом случае положенную порцию топлива загружают в два приема — сначала загружают дрова на всю полезную емкость топливника, а оставшуюся часть подкладывают во время горения. Но делать это надо быстро, чтобы не выстудить печь через открытую дверку топливника.

Рис. 3. Установка печи.

Не следует топить печь с открытой топочной дверкой, так как это существенно снижает ее тепловые качества, ведет к большой потере тепла и нерациональному использованию топлива. По этой же причине по окончании топки дымовую трубу нужно обязательно закрывать.
