Оригинальная отопительная печь

(Здесь - все наглядно)

Борис Савин имеет множество интересных идей, воплощенных им в своих печных конструкциях. Но эта печь особенно любопытна. «Я печник, а не художник, -признается он, - рисовать не умею. Поэтому сделал и принес ее макет. К тому же при прорисовке легко ошибиться, а здесь - все наглядно...».

Печь разработана и построена уже для нескольких заказчиков. Конструкция подкупает своей оригинальностью. В ней нет ни одной опорной металлической детали. Очень мало долевых кирпичей, что немаловажно для повторения ее конструкции начинающими печниками.

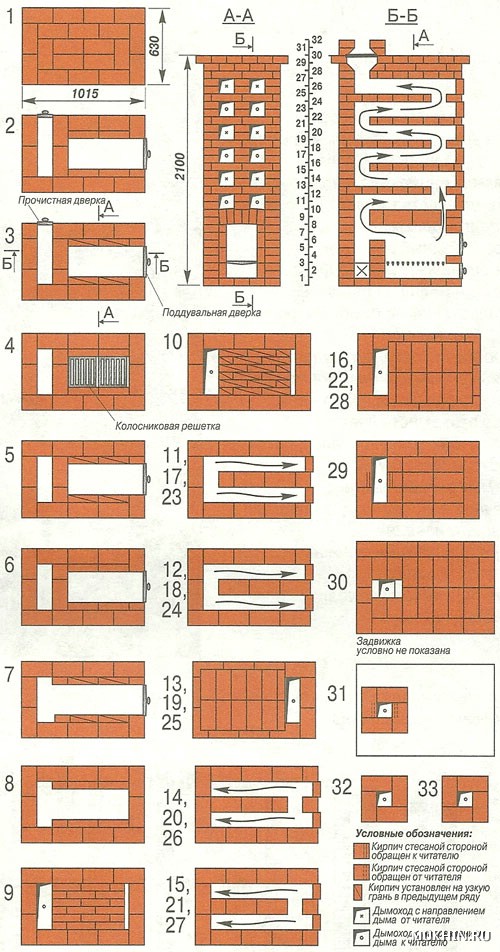

После укладки 1 -го ряда кладем на него лист кровельной оцинкованной стали. Это сделает полик поддувала и прочистки гладким и облегчит уборку золы и сажи. Затем устанавливаем поддувальную и прочистную дверку на два ряда — 2-й и 3-й, после чего продолжаем кладку.

В 4-м ряду устанавливаем колосниковые решетки так, чтобы оставался тепловой зазор между кирпичом и металлом.

Вплоть до 8-го ряда поддувало и топку футеруем кирпичами, установленными на ложок.

Единственная сложность — в кладке свода топки. Но сложность эта — кажущаяся. Берем лист ДВП или фанеры размером 250x560 мм, который вставляем с небольшим изгибом в распор между стенками. В середине подпираем двумя брусками высотой равной высоте топки. Выкладывать свод нужно огнеупорными кирпичами от стенок к центру. После того, как глина высохнет, приспособление можно вынуть, а можно попросту выжечь при первой растопке.

Кирпичи, закрывающие прочистные отверстия устанавливают немного выдающимися из кладки, чтобы облегчить их поиск при чистке дымохода.

Задвижку устанавливаем на 30-м ряду. С этого же ряда начинается насадная труба.

Печь очень хорошо держит тепло, экономна и эффективна. Конструкция вполне по силам даже начинающим печникам.
