Отопительные печи

В этом разделе рассказывается о печах, предназначенных для нагрева комнат и только. Эти печи так и называются — отопительные. Для приготовления пищи они абсолютно не приспособлены — ни плиты, ни духовки у них нет. Эти печи хороши, если вы не готовите в доме или готовите на газу, на электричестве. Наконец, для готовки вы можете установить в доме (на кухне) дровяную плиту из металла — в продаже имеются такие, и в большом выборе.

Отопительная печь в загородном доме — вещь, без которой просто не обойтись. Конечно, можно обогреваться электричеством, можно обзавестись бойлером, даже дровяным котлом, и установить в комнатах радиаторы. В дальнейшем мы расскажем о таких отопительных контурах и наверняка найдем кучу аргументов в пользу их применения, но сейчас даже думать об этом не хочется. Рискуя быть уличенными в непоследовательности (потом!), признаемся себе (сейчас) в любви к горячим кирпичам, вспомним о романтике теплой кирпичной стенки. И потом — ведь так уютно топить печь дровами! И тепло совсем другое от них идет... Итак: прямоугольные отопительные печи; круглые отопительные печи; печи в футляре.

Одноколпаковая печь ПТО-2300

Это чисто отопительная печь (рис. 45—47), ее размер в плане 51 х 77 см (фасад 51 см), высота 224 см (32 ряда). Мощность при двух топках в сутки 2,3 кВт. Колпак образован квадратным каналом 26 х 26 см. Газы поднимаются до перекрыши (толстой, в три ряда кладки), остывая, опускаются вниз и через подвертку уходят в дымовую трубу. Печь не нуждается в высокой трубе, хорошо растапливается даже после долгого перерыва.

Отопительная одноколпаковая печь ПТО-2300

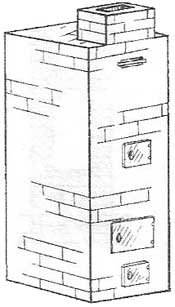

Рис. 45. Отопительная одноколпаковая печь ПТО-2300

Разрезы печи ПТО-2300
Рис. 46. Разрезы печи ПТО-2300

Порядовки печи ПТО-2300

Рис. 47. Порядовки печи ПТО-2300

Если вы топите не дровами, а каменным углем, топку выкладывайте из огнеупорного кирпича (с пятого по пятнадцатый ряд). Вот список необходимой металлической фурнитуры: топочная дверца, 27 х 23 см — 1 шт.; поддувальная дверца, 13 х 14 см — 1 шт.; прочистная дверца, 13 х 14 см — 1 шт.; задвижка, 13 х 13 см — 1 шт.; полоса стальная, 2,5 х 0,2 см — 1 шт. длиной 55 см; проволока вязальная. 1,8—2 мм — 2,5 м; листовой асбест — 1 кг; кровельное железо, 50 х 50 см — 1 шт.; рубероид — 1м2.

Вам понадобятся следующие материалы: кирпич обыкновенный — 213 шт.; кирпич огнеупорный — 97 шт.; глина обыкновенная — 0,08 м3; глина огнеупорная с шамотом — 25 кг.

Двухколпаковая печь И. С. Подгородникова

Двухколпаковая отопительная печь И. С. Подгородникова
Рис. 48. Двухколпаковая отопительная печь И. С. Подгородникова

Эта печь (рис. 48) имеет простую и изящную конструкцию. Ее отопительная система представляет собой двухъярусный колпак. Нижний ярус, где происходит дожигание топлива, поглощает 80% тепла, аккумулируемого печью. Таким образом, поскольку стенками нижнего яруса служат наружные стенки самой печи, хорошо прогревается нижний уровень помещения. Разница температуры между полом и потолком 2—4°С. Верхний ярус обеспечивает оставшиеся 20%; там дожигаются остатки топлива, что способствует повышению эффективности печи. Конструкция печи разработана с учетом возможности топки как дровами, так и углем. Рекомендуется (но не обязательно) нижнюю часть печи заключить в металлический футляр. Это позволит повысить тепловую нагрузку, не опасаясь трещин в кладке. Несколько рекомендаций по топке:

  1. Перед первой топкой или после долгого перерыва следует открыть левую чистку (у основания трубы) и сжечь мелкие щепки или бумагу для прогрева трубы. Когда дым перестанет идти в комнату, закрыть дверцу и начинать протопку, сначала — легкую.
  2. При топке углем нужно плотно закрыть топку и поддувала, когда уголь только начал прогорать. Он будет дожигаться при следующей топке. После топки не следует плотно закрывать вьюшку, чтобы оставить тягу, иначе остывшие газы начнут через щели выбиваться в комнату.

Автор разработал два варианта этой печи — большую и малую.

I вариант (большая печь)

Печь имеет габариты 102 х 102 см при высоте 210 см (30 рядов) и мощности 4,6 кВт. Приводим перечень необходимой металлической фурнитуры: топочная дверца, 25 х 20 см — 1 шт.; поддувальная дверца, 25 х 14 см — 1 шт.; колосниковая решетка 35 х 20 см — 1 шт.; вьюшечная дверца, 32 х 14 см — 1 шт. Желательно, чтобы все дверцы были герметичными. Вьюшка, o 22 см — 1 шт.; чистки, 13 х 14 см — 6 шт. Требуемые материалы: кирпич красный для дров — 430 шт.; для угля — 675 шт.; кирпич огнеупорный: для дров — 270 шт.; для угля — 40 шт.

Разрезы большой двухколпаковой отопительной печи И. С. Подгородникова для дров

Рис. 49. Разрезы большой (102 х 102 см) двухколпаковой отопительной печи И. С. Подгородникова (для дров). Размеры в см:
1 — топка; 2 — нижний колпак (камера дожигания); 3 и 7 — подвертки; 4 — дымовая труба; 5 — верхний колпак; 6 — соединительный канал; 8 — порог топки; 9 — чистка у основания трубы; 10 — чистки

Порядовки большой печи И. С. Подгородникова при топке дровами

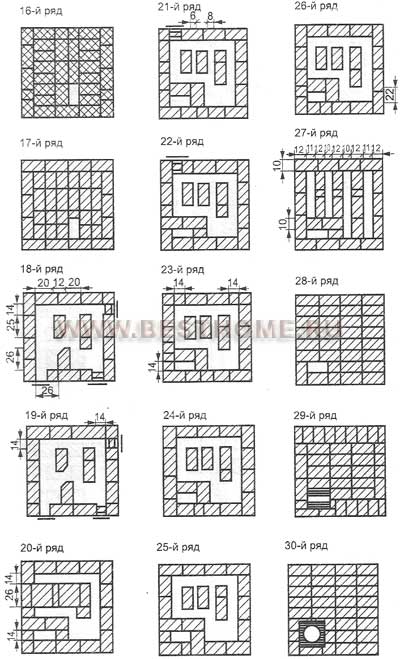

Pис. 50. Порядовки большой (102 х 102 см) печи И. С. Подгородникова при топке дровами. Размеры в см
Порядовки большой печи И. С. Подгородникова при топке углем

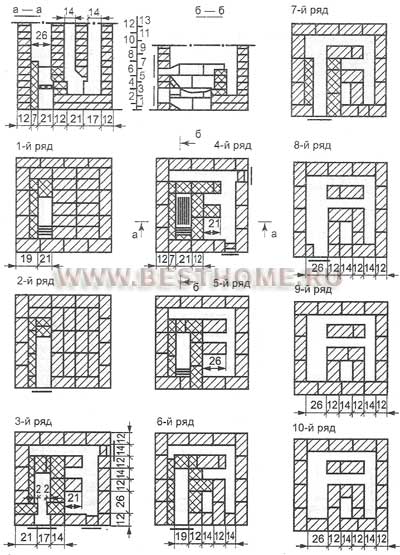

Рис. 50 (окончание). Порядовки большой (102 х 102 см) печи И. С. Подгородникова при топке углем. Остальные порядовки - как при топке дровами. Размеры в см

Разрезы и порядовки даны на рис. 49 (для дров) и рис. 50 (для угля). Огнеупорный кирпич заштрихован крест-накрест.

II вариант (малая печь)

Габариты печи 77 х 77 см, высота та же (210 см). Мощность печи 2,1 кВт. Чертежи разрезов печи и порядовок приведены на рис. 51—52.

Разрезы малой двухколпаковой отопительной печи И. С. Подгородникова для дров

Рис. 51. Разрезы малой (77 х 77 см) двухколпаковой отопительной печи И. С. Подгородникова (для дров). Размеры в см.
1 — топка; 2 — нижний колпак; 3 и 7 — подвертки: 4 — дымовая труба; 5 — верхний колпак; 6 — соединительный канал; 8 — порог топки; 9 — чистка у основания трубы; 10 — чистки

Порядовки малой печи И. С. Подгородникова при топке дровами

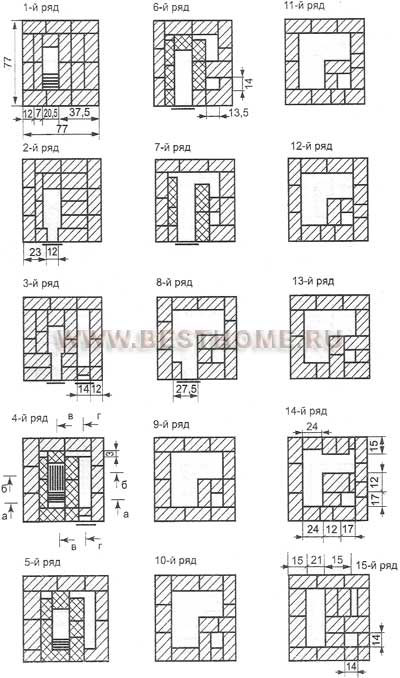

Рис. 52. Порядовки малой (77 х 77 см) печи И. С. Подгородникова при топке дровами. Размеры в см

Разрезы и первые 9 рядов кладки малой печи И. С. Подгородникова при топке углем
Рис. 53. Разрезы и первые 9 рядов кладки малой (77 х 77 см) печи И. С. Подгородникова при топке углем. Остальные порядовки — как на рис. 52. Размеры в см

Перечень металлической фурнитуры: дверцы, 13 х 14 см — 5 шт.; дверца, 22,5 х 20,5 см — 1 шт.; дверца, 25 х 14 см — 1 шт.; колосниковая решетка, 30 х 20 — 1 шт.; вьюшка, o 18 см — 1 шт.

Потребное количество кирпича: красный кирпич — 370 шт. (для дров), 500 шт. (для угля), огнеупорный кирпич — 150 шт. (для дров), 30 шт. (для угля). Огнеупорный кирпич заштрихован крест-накрест.
