Устройство цоколя

Необходимо сделать надежную гидроизоляцию в основании дома. Такой гидроизоляционный слой, состоящий из двух трех слоев рубероида на клебамссе, гудроне; толя на битуме и т. п., располагается на высоте 15–20 см от уровня земли. Если полы клали на балки, то гидроизоляция должна быть на 5–15 см ниже последних. В доме, где имеется подвал, гидроизоляцию кладут на двух уровнях: первую – в фундаменте, на уровне пола подвала или ниже его на 13 см, вторую – в цоколе, на 15–20 см выше поверхности отмостки.
Цоколь – это нижняя часть стены, которая примыкает или соединяется с отмосткой. Его конструкция зависит от материала стен: бревен, брусьев с деревянным каркасом, полнотелого или пустотелого кирпича, керамического или силикатного кирпича, блоков, известняка, песчаника, ракушечника, туфа, самана, легкобетона, шлакобетона, арболита, опилкобетона, грунтобетона из уплотненного грунта и самана.

Западающий цоколь
Рис. 59. Западающий цоколь: 1 – цоколь; 2 – гидроизоляция; 3 – слив; 4 – цементно-песчаный раствор; 5 – стена

Как правило, часть наружной стены, которая ограждает подпольное пространство, и есть цоколь. При ленточных фундаментах цоколем является их верхняя часть, выступающая над поверхностью земли. При столбчатых – промежуточные стены, устраиваемые между столбами. По отношению к наружным стенам цоколи могут быть выступающими, западающими или находящимися в одной плоскости со стеной. Самый надежный из цоколей – это западающий (рис.59). Его форма позволяет хорошо защитить поверхность, гидроизоляционный слой стены от дождя и снега. Выступающий цоколь (рис. 60) может быть оправдан лишь в домах с рублеными, брусчатыми стенами, с теплым подполом, где цоколь используется в качестве тепловой защиты подполья. Поскольку он больше, чем западающий подвержен атмосферным и механическим воздействиям, при его сооружении применяют долговечные материалы, которые не нуждаются в дополнительной отделке: природный камень, бетон, кирпич и т. п. Цоколь в одной плоскости со стеной применяют в различных случаях.

Выступающий цоколь

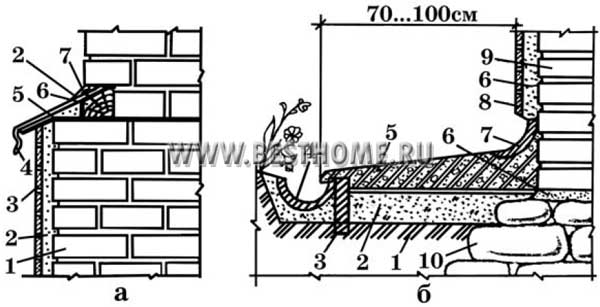

Рис. 60. Выступающий цоколь:
а — полочка слива: 1 — стена; 2 — цементно-песчаный раствор; 3 — керамическая плитка типа «кабанчик»; 4 — слив из оцинкованной кровельной стали; 5 — гидроизоляция (рубероид, толь и др.); 6 — деревянный брусок; 7 — гвоздь; б — нижняя часть с отмосткой: 1 — материковый грунт (утрамбованный); 2 — песчаная подушка (8–10 см); 3 — вертикальная бетонная плита (полосой по периметру дома); 4 — лоток для сбора сливной воды с отмостки, сделанный из разрезанной вдоль асбестоцементной трубы; 5 — бетон (цемент) с зажелезненной поверхностью; 6 — цементно-песчаный раствор, 7 — угловой стык стены (цоколя) с отмосткой, сделанный из четверти разрезанной вдоль асбестоцементной трубы; 8 — керамическая плитка типа «кабанчик»; 9 — стена; 10 — фундамент

«Забирка»
Рис. 61. «Забирка»:
1 — деревянный столб; 2 — материковый грунт; 3 — песок; 4 — дерн; 5 — шлак; 6 — торцевая обшивка досками; 7 — верхняя обшивка сливной доской с капельником на конце; 8 — сливная доска-полочка; 9 — сливное покрытие (кровельная сталь, толь, рубероид); 10 — брусок; 11 — бревно; 12 — плинтус; 13 — доски пола; 14 — пергамин, картон (звукоизоляция); 15 — лага; 16 — гидроизоляция (рубероид, толь); 17 — доска; 18 — просмоленное бревно-коротыш (длиной 70–100 см); 19 — утрамбованный грунт пола подполья

При устройстве цоколя используют естественный камень (валун, булыжник, плитняк, известняк и т. п.), бетон, цементно-песчаный раствор. Надежный и долговечный цоколь получается из монолитного или сборного железобетона. Наиболее просто сделать в деревянных бревенчатых домах традиционную «завалинку» — прообраз современного каменного цоколя, который называют «забиркой». «Забирки» устраивают между деревянными и кирпичными (или каменными) столбами (рис. 61). Для этого в них делают пазы глубиной не менее 5 см, шириной от 5 до 10 см. «Забирку» выполняют из бревен или досок, которые укладывают между столбами. Другой способ ее устройства: сначала вверху и внизу между столбами укладывают бревна, после чего их забирают поперек короткими пластинами или бревнами. «Забирки» из бута делают толщиной не менее 40 см, а кирпичные
— в один или в половину кирпича.

Любой цоколь должен иметь для вентиляции подполья отверстия (окна): по два–три на двух противоположных сторонах. Отверстия закрывают с внутренней стороны решетками из сеток с ячейками 3х3 см. Летом эти отверстия открывают, а с наступлением холодной погоды закрывают и замазывают так, чтобы сквозь них не проходил холодный воздух и не охлаждал подполья.

Поверхность цоколя обязательно выравнивают цементным раствором, т. е. устраивают цементную стяжку. Для этого с двух сторон цоколя крепят обрезные доски, выступающие выше плоскости цоколя на 20 мм. Приготовляют густой цементный раствор состава 1:2 или 1:3, укладывают его между досками, уплотняют, выравнивают и заглаживают лопаткой. Это достаточно надежная гидроизоляция. Ее можно зажелезнить и хорошо просушить, а еще лучше уложить поверх нее два или три слоя толя или рубероида. При этом стыкуемые концы толя или рубероида накладывают друг на друга не менее чем на 100 мм. Укладывают эти материалы насухо или на мастике — битум на битумной, толь на дегтевой. Гидроизоляция должна нависать над цоколем минимум на 20–30 мм.

Пример укладки перемычек
Рис. 62. Пример укладки перемычек:
а – со стенами из кирпича, блочных камней; б – со стенами из деревянного бруса: 1 – железобетонное кольцо КС7.9; 2 – песчано-гравийная смесь; 3 – железобетонная плита 90х90 см; 4 и 4а – несущие перемычки или фундаментная балка; 5 – стены из бруса

Для кирпичных и блочных домов над столбами должны укладываться железобетонные перемычки или железобетонный пояс до устройства цоколя (рис. 62). Если столбы выполнить до уровня земли, то над поверхностью по периметру дома (между столбами) необходимо уплотнить грунт, уложить бетонный слой, затем гидроизоляцию, как сказано выше, и продолжить цоколь.

Таблица 6. Материалы для подземной части дома и цоколя, находящихся ниже гидроизоляционного слоя

Материалы Марка материалов (кг/см2)
Грунт маловлажный при уровне грунтовых вод от 3 м и более от поверхности земли Грунт влажный при уровне грунтовых вод от 1 до 3 м от поверхности земли Грунт насыщен водой, находится в 1 м от поверхности земли
Камень природный объемным весом более 1600 кг/см3 (известняк, плотный песчаник, гранит, диорит, базальт) 100 150 200
Камень природный объемным весом менее 1600 кг/см3 50 75 Применять нельзя
Бетон тяжелый с объемным весом более 1800 кг/см3 и изделия из него, кроме бетона на топливном шлаке 75 75 100
Кирпич глиняный пластического прессования 100 125 150
Раствор цементный Применение не оправдано
Раствор цементно-известковый 10 25 Применять нельзя
