Конструктивные схемы систем водяного отопления

(Различные системы водяного отопления)

Конструктивно системы водяного отопления (как с естественным, так и с искусственным побуждением) подразделяют:

  • по месту прокладки подающей магистрали — на системы с верхней и нижней разводкой;
  • по способу присоединения нагревательных приборов к подающим стоякам — на однотрубные и двухтрубные;
  • по расположению стояков — на системы с вертикальными и горизонтальными стояками;
  • по схеме прокладки магистрали — на системы с тупиковой схемой и с попутным движением воды в магистралях.

Системы отопления с верхней и нижней разводкой

Вариант системы отопления с верхней и нижней разводкой приведен на. рис. 6а, 6б на примере двухэтажного дома с подвалом и чердачным помещением. При верхней разводке (рис. 6а) горячая вода в чердачном помещении направляется в различные стояки, по ним же поступает к нагревательным приборам-радиаторам. При нижней разводке (рис. 6б) горячая вода из котла поступает в стояки снизу (из подвала). Независимо от типа разводки расширительный бак всегда располагается в наиболее высокой точке системы, т. е. в чердачном помещении.

Двухтрубная система водяного отопления с естественной циркуляцией

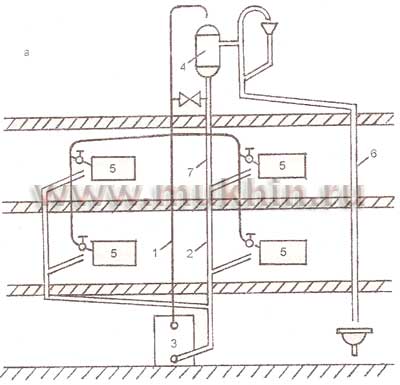

Рис. 6а. Двухтрубная система водяного отопления с естественной циркуляцией (верхнее распределение воды): 1 — подающий (главный) стояк; 2 — трубопровод обратной воды; 3 — котел; 4 - расширительный бачок; 5 — нагревательные приборы; 6 — перелив; 7 — предохранительный трубопровод


Рис. 6б. Двухтрубная система водяного отопления с естественной циркуляцией (нижнее распределение воды): 1 — подающий (главный) стояк; 2 — трубопровод обратной воды; 3 — котел; 4 — расширительный бачок; 5 — нагревательные приборы; 6 — воздушная труба; 7 — перелив; 8 — предохранительный трубопровод

Однотрубные и двухтрубные системы отопления

Однотрубные системы водяного отопления не имеют обратных стояков, и вода, охлажденная в нагревательных приборах, возвращается в подающие стояки (рис. 7а, 7 б). В однотрубных системах в нижние нагревательные приборы поступает смесь горячей воды и воды, охлажденной в верхних приборах. Так как температура этой смеси ниже температуры воды в приборах верхних этажей, то поверхность нагрева нижних приборов должна быть несколько увеличена.

Однотрубные системы водяного отопления с искусственной циркуляцией
Рис. 7а. Однотрубные системы водяного отопления с искусственной циркуляцией (с замыкающими участками): 1 — котел; 2 — главный стояк; 3 — расширительная труба; 4 — расширительный бак; 5 — подающая линия; 6 — воздухосборник; 7 — стояки; 8 — обратная линия; 9 — насос; 10 — тройники с пробками


Рис. 7б. Однотрубные системы водяного отопления с искусственной циркуляцией (проточная система): 1 — котел; 2 — главный стояк; 3 — расширительная труба; 4 — расширительный бак; 5 — подающая линия; 6 — воздухосборник; 7 — стояки; 8 — обратная линия; 9 — насос; 10 — тройники с пробками


Рис. 7в. Однотрубные системы водяного отопления с искусственной циркуляцией (горизонтальная проточная система)

В однотрубных системах вода циркулирует в нагревательных приборах и стояках, которые их питают, вследствие разности температур воды в тех и других. Однотрубные системы можно устраивать по двум схемам. При схеме, приведенной па рис. 7а, в верхние радиаторы поступает из стояка только часть воды, остальная вода направляется по стояку к нижерасположенным радиаторам. Количество воды для каждого нагревательного прибора можно регулировать кранами, установленными у приборов.

Другая проточная система показана на рис. 7б. Здесь вся вода из стояка проходит последовательно через все нагревательные приборы, начиная с верхней. В отличии от простой однотрубной системы, в проточной системе в нижележащие радиаторы поступает не смесь горячей и охлажденной в верхних приборах воды, а только охлажденная вода. В проточных системах нельзя ставить у нагревательных приборов обычные краны двойной регулировки. Если бы были установлены такие краны, то, перекрыв у того или иного прибора кран, уменьшили бы подачу воды во все приборы, присоединенные к стояку, а полностью закрыв один из кранов, можно прекратить циркуляцию воды через все приборы данного стояка. Между тем установка нагревательных приборов без кранов влечет за собой большие неудобства, так как тогда становится невозможным регулировать температуру воздуха в помещениях.

Однотрубные системы отопления могут выполняться только с верхней разводкой, поэтому их применяют в зданиях, где имеются чердаки и где можно располагать подающие магистрали в верхних этажах. Поэтажный пуск данных систем в действие невозможен, и в этом их недостаток. Однако по сравнению с двухтрубными системами отопления однотрубные проще в монтаже и, кроме того, имеют более красивый внешний вид. Достоинство их в том, что на устройство однотрубной системы требуется меньше труб, чем на устройство двухтрубной. Все эти положительные особенности однотрубных систем весьма существенны и вполне оправдывают их широкое применение.

Системы отопления с вертикальными и горизонтальными стояками

Если нагревательные приборы разных этажей подключаются к единому стояку, то такая система является системой с вертикальными стояками (рис. 7а и 7б). Если нагревательные приборы одного этажа подключаются к единому стояку — это система с горизонтальными стояками (рис.7в). Преимуществом системы с горизонтальным расположением стояка является меньшая стоимость монтажа и экономия труб. Недостатком является сложность эксплуатации и возможность скопления воздуха в нагревательных приборах с образованием воздушных пробок.

Системы отопления тупиковые и с попутным движением воды в магистралях

Показанные на рис. 2 (а, б) системы отопления относятся к так называемым тупиковым системам, в которых циркуляционные кольца не равны по длине, причем самое короткое кольцо проходит через стояк, ближайший к котлу, а самое длинное — через стояк, наиболее отдаленный от котла.

Система водяного отопления с попутным движением воды
Рис. 8. Система водяного отопления с попутным движением воды: 1 — котел; 2 — главный стояк; 3 — расширительный бак; 4 — воздухосборник; 5 — подающие стояки; 6 — обратные стояки; 7 — обратная линия; 8 — расширительная труба; 9 — насос

На рис. 8 изображена система отопления другого типа, где длина всех колец одна и та же и, следовательно, одинаково сопротивление колец (при одинаковой тепловой нагрузке стояков). Такие системы называют системами с попутным движением воды, причем их обычно устанавливают только в системах с насосной циркуляцией. В этих системах все стояки и нагревательные приборы находятся почти в равных условиях, что значительно облегчает регулировку. Недостаток систем с попутным движением воды состоит в том, что для их устройства требуется большее количество труб, чем для тупиковых систем.

Рекомендации по выбору и эксплуатации систем водяного отопления

Чтобы облегчить выбор наиболее целесообразной системы отопления, предлагается следующая классификация индивидуальных домов и коттеджей:

  • тип А — одноэтажные дома с подвалом и без подвала с крутой крышей;
  • тип Б — одноэтажные дома с плоской крышей с подвалом или без подвала;
  • тип В — двух- и более этажные дома с плоской или крутой крышей и с подвалом.

Для домов типа А рекомендуется применение систем водяного отопления только с вертикальными стояками. Отопительные системы с горизонтальной разводкой не могут отопить чердачное помещение с крутопадающей крышей. Систему водяного отопления таких домов с подвалом или без него желательно выполнять двухтрубной с естественной циркуляцией с верхней или нижней разводкой. При установке котла в подвале высота дымовой трубы должна быть не менее 10м. В домах без подвала котлы устанавливают на первом этаже, а система должна быть только с верхней разводкой.

Для домов типа Б с подвалом следует применять систему водяного отопления с горизонтальной разводкой. Котел желательно установить в подвале. В связи с тем, что высота трубы таких домов не превышает 6 метров, желательно в качестве топлива применять газ или жидкое топливо.

Для домов типа Б без подвалов также рекомендуется применять систему водяного отопления с горизонтальной разводкой, котел устанавливают не заглубленным, а в качестве топлива желательно применение газа или жидкого топлива.

Для двух- и более этажных домов типа В целесообразно использовать двухтрубную систему водяного отопления с вертикальными стояками и верхней или нижней разводкой. При горизонтальной системе отопления невозможно полностью обогреть все помещения дома. Система отопления выполняется с естественной циркуляцией, поскольку для этого вполне достаточен циркуляционный напор. Так как дымовая труба у этих зданий имеет высоту не менее 10 м, то котлы могут работать на любом топливе.

В табл. 1 приведены системы отопления (от выбранной системы в некоторой мере зависит и разводка труб отопления), рекомендуемые для применения в домах соответствующих типов.

Таблица 1. Типы индивидуальных домов и соответствующие им системы отопления

Система отопления
Тип А

Тип Б

Тип В

Система водяного отопления:



С вертикальной разводкой:


верхнее распределение + х     +
нижнее распределение   +   + +
С горизонтальной разводкой + х + х
Воздушное отопление дома   +   + +

Местное отопление:


газовые нагреватели + х + х х
электрические нагреватели с аккумуляцией тепла + х + х х

Примечание. Заштрихованная часть на рисунке - жилые помещения, незаштрихованные - подвальные; "+" - рекомендуется; "х" - допускается.

---
