Каменные стены веранды

Каменные стены веранды можно возводить из кирпича, искусственных или природных камней. Каменную кладку из камней либо кирпичей ведут на растворе (рис. 10, а). Отдельные элементы кладки имеют свои названия, например лицевая поверхность, торец, угол, ряд, продольный или поперечный шов.

Элементы кирпичной кладки

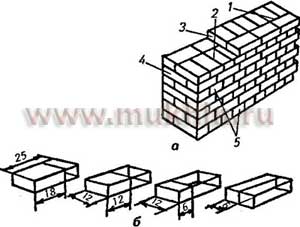

Рис. 10. Элементы кирпичной кладки:
а — каменная: 1 — продольный шов, 2 — поперечный шов, 3 — ряд, 4 — торец, 5 — лицевая поверхность; б—разрубка кирпичей на части (размеры в сантиметрах)

Основной материал для кладки — это различные виды красного или силикатного кирпича и керамические пустотные камни. При укладке стен иногда приходится обрубать кирпичи с помощью молотка-кирочки, тем самым им придают нужный размер (рис. 10, б). При кладке стен следует соблюдать два основных правила: во-первых, кирпич выкладывают плашмя; во-вторых, вертикальные швы смежных рядов должны перевязываться, т. е. расходиться на 1/2 или 1/4 кирпича. Толщина наружных стен веранды или летних садовых домиков может быть в кирпич или в полтора-два кирпича. Несущие стены выполняются толщиной не менее 25 см, перегородки — 12 см.

Виды кладки кирпича

Простейшими видами кладки кирпича являются следующие:

  • ложковая: толщина стены 12 см, на лицевой поверхности ее видны узкие длинные стороны кирпича;
  • тычковая: толщина стены 25 см, на лицевой поверхности ее видны короткие стороны кирпича;
  • цепная: толщина стены 38 см, на лицевой стороне чередуются тычковые и ложковые.

Простейшие виды кладки
Рис. 11. Простейшие виды кладки:
а — ложковая; б — тычковая; в — крестовая; г — кладка кирпичных столбиков; д — кладка кирпича в наружном углу стены

Пример кладки кирпича в наружном угле стен, расположенных под углом 90°, показан на рис. 11, д. Кирпичные столбы для поддержания балок перекрытия под лаги полов или столбы в ограждениях делают квадратного или прямоугольного сечения малого размера (рис. 11, г). Прежде чем приступить к кладке стен, следует приготовить нужный инструмент и инвентарь, а также соответствующий раствор. При кладке стен необходимо соблюдать определенную последовательность операций. На двух концах фундамента прикрепляют шнур-причалку, который должен проходить по краю фундамента. Вдоль этого шнура выкладывают первый ряд кирпичей, а затем последующие.

Приемы проверки кладки стены
Рис. 12. Приемы проверки кладки стены:
а — посредством уровня; б — посредством шнура

Начиная с четвертого ряда проверяют правильность кладки стены по горизонтальности и вертикальности плоскости кладки. Горизонтальность кладки проверяют уровнем, который прикладывают к деревянной рейке с тщательно оструганными концами. Эту рейку кладут на два кирпича и к ней прикладывают уровень (рис. 12). Чтобы обеспечить равномерность кладки кирпича по горизонтали, применяют также натянутый шнур, прикрепленный к двум кирпичам, расположенным на краях выкладываемой стены. Кирпичи должны слегка касаться шнура верхней своей поверхностью.

Вертикальность стен и углов проверяют отвесом. Привязанный грузик опускают с последнего верхнего ряда стены или угла. При правильной вертикальности стены расстояние между построенной стеной и бечевкой будет одинаковым по всей высоте. Если обнаружится значительная разница между расстоянием от верхнего ряда кирпича и от ряда кирпича над фундаментом, следовательно, стена построена неправильно. Толщина горизонтальных швов кладки всех видов принимается не менее 10 мм и не более 15 мм, средняя толщина горизонтальных швов — 12 мм.

Если веранда или дачный домик эксплуатируется в течение всего года, то наружные стены из кирпича делаются толщиной 64 см, учитывая климатическую зону. Но при этом увеличивается расход кирпича, возрастает стоимость веранды или садового домика. Чтобы уменьшить отмеченные издержки, рекомендуется применять облегченные кладки, в которых часть камней заменяют бетоном, засыпками или воздушными прослойками. Применяют также кладки на теплых растворах, приготовленных на перлитовом или других пористых песках. Такие растворы обладают повышенной теплостойкостью, что позволяет уменьшить толщину стены.

Облегченная кирпично-бетонная кладка
Рис. 13. Облегченная кирпично-бетонная кладка:
а — при расположении тычком; б — при расположении вразбежку; 1 — тычковые ряды, 2 — ложковые ряды, 3 — легкий бетон

На рис. 13 показана облегченная кирпично-бетонная кладка. Наружная и внутренняя стенки выкладываются толщиной в 1/2 кирпича. Колодец между ними заполняется легким бетоном. Стенки связываются тычковыми рядами, заходящими в бетон на полкирпича, располагаясь по высоте через 3—5 ложковых рядов кладки. Тычковые ряды можно расположить в одной плоскости или вразбежку. Кладку начинают с тычкового ряда (диафрагмы). Затем, выложив два ряда по высоте наружной и внутренней версты, пространство между ними заполняют легким бетоном и снова кладут стену тычкового ряда.

Если тычковые ряды располагают вразбежку (рис. 13, б), то сначала выкладывают наружную (тычковую) и внутреннюю (ложковые) версты, затем два наружных и два внутренних ложковых ряда, а потом пространство заполняют легким бетоном. В такой последовательности ведут кладку до заданной отметки.

Облегченная колодцевая кладка угла
Рис. 14. Облегченная колодцевая кладка угла:
а — общий вид, б — поперечные стенки с уширенными швами, в — кладка с армированными растворными диафрагмами; 1 — продольные стенки, 2 — поперечные стенки, 3 — заполнение (бетон или засыпка), 4 — деревянная пробка для крепления оконной коробки, 5 — перемычка, 6 — армированная растворная диафрагма

Облегченная колодцевая кладка (рис. 14, а) состоит из двух продольных стенок толщиной 1/2 кирпича каждая на расстоянии 130—260 мм. Стенки по длине соединяются поперечными стенками толщиной 1/2 кирпича через 650, 1200 мм.

Диафрагмы перевязываются с продольными стенками по высоте через один ряд. Образующиеся колодцы заполняются легким бетоном, минеральным легким теплоизолирующим материалом (щебень и песок легких горных пород, керамзит, шлаки промышленного производства). Если толщина стен не кратна 1/2 кирпича, то поперечные стенки выкладываются с уширенным вертикальным швом (рис. 14, б).

Чтобы утепляющий слой не осел и не появились мостики холода, засыпку укладывают слоями 100—150 мм, уплотняя трамбованием с проливкой раствором через 300—500 мм по высоте. Если на наружные стенки нагрузки значительны, то рекомендуется растворные диафрагмы армировать прутками или скобами (рис. 14, в). Конструкции стенки создают жесткость, позволяющую производить засыпку колодцев сразу же после возведения пяти рядов кладки по высоте, т. е. в уровне устройства растворной диафрагмы.
