Свежий воздух: современные системы проветривания

(В современных городских условиях постоянный приток кислорода становится насущной необходимостью)

Проветривание необходимо как для обеспечения нормируемого воздухообмена, так и для создания нормального влажностного режима в помещении. Как уже было сказано, самый простой вариант естественного проветривания — это, разумеется, обычное открывание окон. Однако оно может быть более или менее эффективным, в зависимости от следующих причин: направления воздушных потоков в атмосфере (проще говоря, ветра, скорость и направление которого оказывают прямое влияние на величину воздухообмена), а также от разницы в температурах наружного и внутреннего воздуха. Чтобы иметь представление о направлении потоков воздуха, обусловленном ветром, необходимо знать розу ветров данной местности, расположение здания в целом и комнат в проветриваемой квартире по отношению к сторонам света. Распределение воздушного давления в плоскости окна показано на рис. 7.

Распределение воздушного давления в плоскости окна
Рис. 7. Распределение воздушного давления в плоскости окна

При различной температуре воздуха снаружи и внутри помещения в плоскости окна существует распределение воздушного давления. Между парами сил, движущими верхние и нижние потоки воздуха во встречных направлениях, возникает так называемая нейтральная, или нулевая, зона. Обычные окна с деревянными рамами, еще лет 20-30 назад считавшиеся стандартным решением для заполнения оконного проема городской квартиры, при всех своих недостатках по сравнению с современными стеклопакетами имели и положительное качество: именно благодаря несовершенству своей конструкции они обеспечивали приток свежего воздуха, даже в холодный период года соответствовавший норме. К сожалению, регулировать достаточный приток воздуха с помощью открывания обычной форточки было довольно затруднительно, да и держать ее постоянно открытой было неудобно из-за уличного шума и атмосферных осадков.

Однако при кратковременном проветривании «старые» окна оказывались достаточно эффективны, особенно если они были расположены таким образом, что позволяли осуществлять «сквозное» или «угловое» проветривание квартиры. Так, если окна выходили на противоположные стороны дома, то, открыв в них форточки, можно было обеспечить сквозное проветривание (воздух выходил не только через вентиляционные решетки, но и через другое окно); если окна располагались по разным сторонам угла дома, то можно было осуществлять угловое проветривание.

В настоящее время на рынке современных окон представлено значительное количество систем фурнитуры для окон из любых материалов. Это всевозможные детали и механизмы, предназначенные для открывания и запирания окна с плотным и равномерным прилеганием створки к раме. Равномерный прижим створки к раме очень важен потому, что таким образом лучше сохраняется тепло и не возникает сквозняков, зачастую являющихся главной причиной простудных заболеваний.

Высокое качество изготовления фурнитуры обеспечивается благодаря тому, что наиболее ответственные узлы и элементы фурнитуры собираются на современных автоматических линиях. Качественная фурнитура для окон имеет легкодоступные и простые регулировки и очень разнообразна, что позволяет выбрать наиболее приемлемые варианты. Окно, оборудованное современной фурнитурой, позволяет осуществлять естественную вентиляцию с небольшими теплопотерями даже в холодное время года. Сегодня производители предлагают оконные механизмы для самых разных оконных конструкций: поворотных и поворотно-откидных, фрамужных и арочных, трапециевидных, треугольных и других.

Существуют, кроме того, механизмы, монтируемые внутри оконной конструкции — в этом случае единственным видимым элементом остается ручка. Условно оконные вентиляционные устройства можно разделить на четыре большие группы: специальная фурнитура — ограничители открывания, вентилируемые профили (ПВХ), проветривающие устройства, устанавливаемые на конструктивные элементы окна, и частично воздухопроницаемые уплотнители.

Отметим несколько наиболее распространенных элементов современной оконной фурнитуры для обеспечения эффективного проветривания. Вентиляционные штапики изготавливаются из твердого ПВХ, в них вставляются пластмассовые регулирующие задвижки. Поступающий воздух направляется через множество смещенных по отношению друг к другу отверстий. Воздушный поток определяется длиной вентиляционного штапика и положением регулирующей задвижки, кроме того, он зависит от разницы температур и давления внутри помещения и снаружи. Вентиляционные планки фиксируются в двойных пазах с внутренней стороны рамы. С помощью задвижки поток воздуха может плавно регулироваться или его доступ может быть полностью перекрыт. В вентиляционные планки вмонтирована сетка для защиты от насекомых.

Вентиляционные задвижки изготавливаются из ПВХ без использования металлических деталей, устанавливаются в раме полускрыто, плавно регулируются и полностью закрываются. Для данной системы необходимо дополнительно высверлить вентиляционные отверстия непосредственно в раме. Пластмассовая втулка защищает сквозные отверстия от попадания возможного конденсата, монтируется сетка от насекомых. Сквозные отверстия могут, в зависимости от необходимой вентиляции, просверливаться во всех четырех сторонах рамы. Но, как правило, достаточно вентиляции только через нижнюю сторону рамы.

Наружный проветривателъ отжимает створку на 5-10 мм по трем сторонам. Такое устройство может устанавливаться на окно с любым типом открывания. Ограничитель угла откидывания позволяет отжимать створку на 2-16 мм. Открывание производится через угловую передачу и ответную деталь. Благодаря ограничению величины угла откидывания стандартной поворотно-откидной створки в окне, можно при необходимости уменьшать воздухообмен и теплопотери в холодное время года.

Кроме того, специалисты разработали и такой конструктивный элемент фурнитуры, который позволяет осуществлять многоступенчатый наклон створки при проветривании и обеспечивать дозированное поступление воздуха — поворотный привод с фиксацией вентиляции в нескольких положениях (как правило, в трех). Благодаря тому, что это устройство имеет специальный фиксатор, удерживающий створку, окно не захлопывается от сквозняков.

Для ограничения поворота оконной створки на большие углы европейские производители разработали для оконной фурнитуры два вида ограничителей поворота: первый позволяет створке окна открываться на постоянно заданный угол (для того, чтобы она не билась об откос), а второй — открывать и фиксировать створку на разные углы при помощи поворота ручки. Существуют специальные элементы фурнитуры, позволяющие открывать створку на 5 см и фиксировать ее в таком положении, или, например, оконная ручка с ключом (так называемый «детский замок»), которая позволяет наклонять окно, но не дает возможности открыть его в повороте — элемент фурнитуры, специально разработанный для ограничения доступа детей к открытому окну.

Немецкие производители запатентовали для своей фурнитуры так называемый ролик качения с регулировкой в трех направлениях, который можно регулировать не только вправо-влево (для регулировки прижима), но и выдвигать его вверх (для выравнивания допусков фальц-люфта, с сохранением вращения), причем для этого не требуется никаких дополнительных прокладок. Благодаря применению ролика качения и профилированию основных элементов, усилие на ручке значительно меньше (особенно это ощутимо при больших размерах створок, когда увеличивается количество точек прижима). Кроме того, промышленники из Германии предлагают для вентиляции современных окон из профилей ПВХ частично воздухопроницаемые уплотнения, вентиляционные штапики, вентиляционные планки и вентиляционное устройство для рам с задвижкой, которое, кстати, пригодно в одинаковой мере как для пластиковых, так и для деревянных окон (для новых и ремонтируемых).

А в Англии, например, очень распространена оконная фурнитура, позволяющая обеспечивать проветривание в два этапа. Сначала окно просто откидывается, а если этого недостаточно, его можно открыть шире при помощи поворотного механизма.

Существуют регулируемые ограничители открывания окна. Такая конструкция позволяет простым поворотом ручки на нем изменять размер щели между створкой и рамой и регулировать приток холодного уличного воздуха. Имеется и стандартное устройство попроще — планка зимнего проветривания, с механизмом дискретного открывания и ограничителем наклона и поворота. Планка зимнего проветривания обеспечивает фиксацию ручки и неплотный прижим в среднем промежуточном положении между закрытым и открытым состоянием створки. Механизм дискретного открывания является внутренним и обеспечивает пошаговое открывание створки с помощью ручки, с несколькими промежуточными положениями. Ограничитель наклона-поворота представляет собой наружную планку, устанавливаемую напротив ручки окна. Планка обеспечивает фиксацию открытой створки в одном из выбранных положений как для поворотной створки, так и для откидной.

Разрабатывая устройства, обеспечивающие доступ в помещение свежего воздуха, современные конструкторы все чаще стремятся дополнительно снабдить их противовзломными функциями, повышающими уровень безопасности окна. В соответствии с европейскими нормами, для достижения первой степени противовзломности четыре угла окна должны быть оснащены противовзломными элементами. Существуют и другие конструктивные решения: например, системы радиосигнализации, предупреждающие хозяина о том, открыты или закрыты двери и окна его дома, а при использовании сигнализатора дыма, оснащенного радиоуправляемыми датчиками, и оповещающие об опасности пожара.

Варианты открывания окон

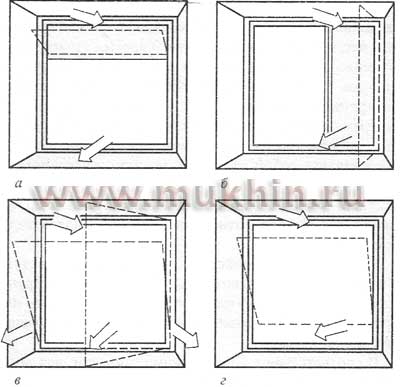

Рис. 8. Варианты открывания окон:
а — фрамужное; б — высокая поворотная створка; в — поворотно-откидное окно; г — горизонтальное среднеподвесное окно

Благодаря использованию современной оконной фурнитуры появились более современные способы проветривания, причем в разных режимах, в зависимости от конструкции окна (рис. 8).

Залповое проветривание. Это самый простой способ проветривания, при котором каждые два часа окно или форточка полностью открывается на 10 минут. Однако этот способ достаточно неудобен, поскольку вместе с желаемым количеством воздуха в квартиру проникает городской шум и пыль. С точки зрения проветривания, идеальным является горизонтальное среднеподвесное окно, при открывании которого «нейтральная» зона совпадает с уровнем поворотных петель, поскольку верхний и нижний воздушные потоки уравниваются и могут относительно удобно регулироваться.

Фрамужное открывание. Эффективность проветривания при этом способе открывания достаточно низкая, потому что высокое расположение открывающейся фрамуги не обеспечивает притока воздуха из-за отсутствия эффективной нейтральной зоны. Современная оконная фурнитура может даже обеспечивать дистанционное открывание фрамуги — при помощи передаточного механизма. При этом ручка, передающая движение на фрамугу, может находиться в любом месте. Возможна передача движения как по одной плоскости, так и по разным плоскостям, благодаря использованию гибких тяг, при этом фрамуга может быть аркой или трапецией.

Зимнее проветривание. В этом случае окно открывается всего на несколько миллиметров, с помощью поворотного проветривающего устройства (ручка окна устанавливается под углом 45° вверх). В режиме зимнего проветривания помещение проветривается при практически закрытом окне — по периметру створки образуется лишь небольшая щель для доступа воздуха, что очень важно в зимний период, когда нельзя на ночь оставить окно открытым. Существуют элементы, позволяющие разгерметизировать окно за счет отжатия верхней части створки на 1,5-2 мм, для обеспечения естественного обмена воздуха в помещении, а также позволяющие приподнимать провисшую створку при закрывании. Однако такой вариант имеет определенные недостатки: воздухообмен в данном случае остается нарушенным, а в зимнее время возникает вероятность выпадения конденсата на оконном уплотнителе.

Более эффективный способ обеспечить естественную вентиляцию помещений — автоматическое проветривание с помощью специальных устройств — проветривателей, автоматически открывающих и закрывающих створки окна. Его можно осуществлять двумя способами: во-первых, с помощью механических устройств, а во-вторых, за счет использования различных приточных устройств (клапанов), встраиваемых в оконную конструкцию или монтируемых в стене, которые обеспечивают непрерывный приток свежего воздуха. Функциональные возможности таких систем проветривания шире, чем возможности оконной механики, поскольку устройства вентиляции способны создавать комфортную воздушную среду в помещении даже при закрытых окнах.

Основная разница между проветриванием помещения через открытое окно или с помощью проветривающего устройства заключается в том, что вентиляционная система, проветривая помещение, в то же время защищает его от шума и осадков, а также экономит электроэнергию и снижает затраты на отопление. Открытое для проветривания окно, как уже было сказано, не создает никакой преграды ни для чересчур холодного и загрязненного воздуха, ни для уличного шума. Немаловажно и то, что применение вентиляционных систем позволяет проветривать помещение в любое время суток, при закрытых окнах и вне зависимости от присутствия в нем человека.

Механические устройства. Устанавливаются как на пластиковых, так и на деревянных и алюминиевых окнах. Их выпускают фирмы, производящие фурнитуру и оконные профили, а также специализирующиеся на изготовлении различных устройств автоматики. Как правило, все механические проветриватели функционируют с помощью электрического привода. Разным может быть сам принцип их действия. Так, механический проветриватель для откидных (поворотно-откидных) створок, монтирующихся на деревянные, пластиковые и деревоалюминиевые окна, может состоять из двух частей, одна из которых содержит электропривод и устанавливается на раму, а другая — на створку. При работе электропривод выталкивает или втягивает вторую часть механизма и открывает или закрывает створку. Величина открывания регулируется с помощью ограничивающих устройств, имеющихся в фурнитуре окна. Механический проветриватель такого типа снабжается блокировкой от перегрузки и отключается, как только створка доходит до упора. Кроме того, он может оснащаться устройством быстрого проветривания, откидывающим створку при нажатии нужной кнопки и закрывающим ее через заданное время; а также таймером автоматического проветривания, который самостоятельно управляет створкой в соответствии с запрограммированным временем — открывает и закрывает (устройство позволяет запрограммировать управление оконными створками на несколько дней).

Следует заметить, что возможность автоматического запирания створки окна после ее закрывания зависит от конструкции проветривателя. Некоторые модели механических проветривателей снабжаются пультом дистанционного управления, позволяющим открывать и закрывать откидную створку, устанавливая ее по величине открытия в любое желаемое положение, а также программировать различные интервалы проветривания и задавать определенный угол откидывания створки.

Существуют модели механических проветривателей, которые устанавливаются на створку окна вместо ручки и попутно выполняют ее функции. Управление такими приборами может осуществляться как вручную, так и с помощью пульта дистанционного управления; существует возможность программирования их работы в режиме автоматического проветривания. Устройства могут также подсоединяться к системе управления вентиляцией для обеспечения централизованного проветривания по заданной программе. Дополнительное удобство подобных моделей заключается во встроенных датчиках дождя и ветра, которые монтируются на створке с наружной стороны и при ухудшении погоды посылают прибору команду прикрыть окно.

Более мощными являются электромеханические проветриватели на червячной передаче, которые не только открывают и закрывают оконные створки, но и надежно запирают их. Такие проветриватели устанавливаются на оконной раме, на специальной консоли, благодаря которой корпус проветривателя отклоняется от плоскости окна. Устройства могут устанавливаться на распашных и откидных окнах, с открыванием как внутрь, так и наружу. Для очень больших створок можно использовать не один, а сразу два прибора, контроль за работой которых можно осуществлять с помощью специального синхронизатора.

Схема действия проветривателя, устанавливаемого под подоконник
Рис. 9. Схема действия проветривателя, устанавливаемого под подоконник

В последние несколько лет производители разработали интересную модель «невидимого» проветривателя, который размещается под подоконником и практически незаметен в интерьере. Такие проветриватели, очень экономные в потреблении энергии, могут устанавливаться вместо подоконника, выдерживая нагрузку окна и осуществляя при этом весь комплекс вентиляции. Некоторые приборы оснащены специальными противоветровыми клапанами. Определенным недостатком электромеханических проветривателей этого типа является то, что они не подходят для мансардных окон или крышных фонарей, створки которых расположены наклонно или горизонтально.

Не менее интересны проветриватели на основе цепного привода и реечные устройства. В первом случае цепь из высокопрочной стали компактно размещается в корпусе устройства и, благодаря особенностям своей конструкции, может изгибаться лишь в одну сторону. В «выпрямленном» положении она ведет себя почти как сплошная стальная рейка и способна передавать достаточно большую нагрузку. Цепные приводы снабжаются электронным устройством вынужденной остановки и датчиком перегрузки. Разные модели цепных приводов способны развивать разные по мощности усилия. При необходимости устройства могут устанавливаться в тандеме (производители специально снабжают их для этой цели контроллерами синхронизации работы) или в сдвоенном исполнении — два в одном корпусе). Цепные приводы могут использоваться для открывания окон практически любой конструкции: откидных, поворотных, поворотно-откидных, люков, мансардных окон. Корпус цепного привода может иметь форму как вытянутую вдоль окна, так и прямоугольную.

Реечные устройства отличают бесшумность работы, значительная мощь (устройства способны развивать усилие от 32 до 150 кг) и высокая надежность функционирования. При этом привод может не только открывать или закрывать окно, но также поднимать или опускать его створку. Эти приборы могут управляться дистанционно.

С целью обеспечения синхронной работы нескольких устройств, установленных на одной створке, в них, как и в цепные модификации, встроен специальный контроллер-синхронизатор. Приводы могут устанавливаться на рамы или створки окон любого варианта открывания (для створок большой массы можно использовать тандемный механизм). Однако поскольку реечный привод устанавливается перпендикулярно окну, использовать его рекомендуется в основном для окон, расположенных на большой высоте. Устанавливать приточные устройства рекомендуется только в жилых помещениях.

Непосредственно в местах сильного загрязнения воздуха (например, в кухне или санузле) приточные устройства устанавливать не рекомендуется, чтобы, во-первых, не допустить распространения запахов по квартире, а во-вторых, чтобы не снижать эффективность воздухообмена в жилище. Требования к установке оконных приточных устройств регламентируются самой конструкцией приборов. Например, недавно производители мансардных окон предложили окна со средне-поворотным открыванием и интересной конструктивной особенностью — специальным вентиляционным клапаном, позволяющим проветривать помещение независимо от погодных условий, наличия приточно-вытяжной вентиляции, а также при закрытых створках. При неправильной работе вентиляции в здании этот клапан действует и как вытяжка, выводя из помещения влажный воздух. Приток воздуха регулируется специальным механизмом, а поскольку в самом вентиляционном клапане использованы пластиковые элементы, появление конденсата в этом случае не вызовет деформации или гниения окна (влага быстро испаряется).

Приточные устройства. Эти устройства, или вентиляционные клапаны, предназначены для обеспечения непрерывного притока воздуха. Работают они благодаря создающейся из-за ветра или работы естественной вытяжной вентиляции разнице давления снаружи и внутри здания. Приточные устройства (клапаны) обычно представляют собой коробчатые конструкции. Схематически стандартная конструкция приточного клапана изображена на рис. 10.

Схема работы приточного клапана

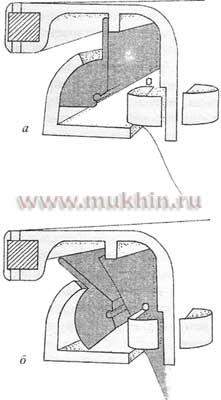

Рис. 10. Схема работы приточного клапана:
а — вентиляционное устройство закрыто; б — вентиляционное устройство открыто

Можно выделить несколько видов подобных устройств: встраиваемые непосредственно в систему оконных профилей, накладные и врезаемые в стену, однако установка на стене трудоемка и может нарушить архитектурный облик здания. Встраиваемые проветриватели, в свою очередь, подразделяются на так называемые пассивные и активные. Пассивные проветриватели встраиваются в открывающуюся или глухую створку окна или используются в качестве ее глухого заполнения. Наибольшей популярностью на современном рынке пользуется проветриватель постоянного действия с функцией шумоподавления, который монтируется в уже установленное в проем окно, заменяя стеклопакет, и может использоваться при температуре воздуха до -30 °С. Конструктивно прибор представляет собой алюминиевый короб с термомостом, подвижной заслонкой и внутренней шумоизоляцией, который можно устанавливать и горизонтально, и вертикально.

Немецкие производители представляют ряд оконных приточных устройств, которые могут встраиваться как горизонтально, так и вертикально, непосредственно в оконную раму. Воздух попадает в прибор с улицы через отверстия в наружной части, проходит через резонансный звуко-поглотитель и поступает в помещение через вентиляционную решетку. Для предотвращения попадания в устройства атмосферной влаги они комплектуются защитными козырьками. Внутренняя решетка может открываться и закрываться вручную, с помощью специального рычага.

Активные проветриватели в процессе работы могут обеспечивать как приток свежего воздуха в помещение, так и его вытяжку. Они так же, как и пассивные, встраиваются в оконную конструкцию. Выбор нужного режима («приток» или «вытяжка») осуществляется посредством переключателей. Обычно такие приборы используются в помещениях, где существует необходимость в многократных циклах воздухообмена.

Оптимальный приток свежего воздуха при закрытом окне, без энергопотерь и уличного шума, может обеспечить активный проветривателъ с функцией шумоизоляции с экономным энергопотреблением. Прибор специально разработан как несущая подоконная конструкция и со стороны фасада закрывается отливом. Такой проветривателъ может быть как активным, так и пассивным. В пассивном исполнении управление степенью воздухообмена со стороны помещения осуществляется задвижкой; в активном — тумблером.

Схема центральной системы механической вытяжной вентиляции
Рис. 11. Схема центральной системы механической вытяжной вентиляции

Схема приточно-вытяжной вентиляции
Рис. 12. Схема приточно-вытяжной вентиляции

Организация постоянного притока свежего воздуха (рис. 11 и 12) осуществляется путем использования различных приточных устройств, встраиваемых в оконную конструкцию или монтируемых в стене. При естественной вентиляции движущей силой является термическая тяга и ветер, а при механической — вентилятор, который устанавливается или под крышей (в индивидуальном доме) или наверху здания (в многоквартирном доме). Клапаны, встраиваемые в систему оконных профилей, монтируется в проем оконного блока между створкой и рамой. В зависимости от конструкции оконного профиля могут использоваться различные устройства.

Схема приточного устройства с клапаном на нижнем подвесе
Рис. 13. Схема приточного устройства с клапаном на нижнем подвесе

Наиболее простой вариант подобного приточного устройства представляет собой горизонтальную щель шириной 15 мм в верхней части оконной коробки с клапаном на нижнем подвесе (рис. 13). При этом поток наружного воздуха с помощью клапана и под действием конвективного потока от отопительного прибора под окном отклоняется на потолок помещения, опускаясь в жилую зону, как правило, на некотором расстоянии от окна, с параметрами, близкими к параметрам внутреннего воздуха. Длина приточного устройства должна быть на 200 мм меньше длины оконного блока (по 100 мм с каждой стороны). Посередине в щели (при ее длине более 1000 мм) выполняется проставка шириной 40 мм (см. рис. 13). Схема приточного устройства с примерными размерами показана на рис. 14.

Схема приточного устройства
Рис. 14. Схема приточного устройства

Установка «перьевого» оконного проветривателя
Рис. 15. Установка «перьевого» оконного проветривателя

Клапан имеет уплотняющую прокладку толщиной 10 мм из пенополиуретана или пенорезины и перекрывает щель на 15 мм с каждой стороны. Кроме того, он оснащается несложным запорно-регулирующим устройством с дистанционным управлением, обеспечивающим плавное регулирование его положения и запирание.

Для окон из профиля небольшой ширины без среднего уплотнения встраиваемый клапан монтируется на раме между нею и створкой в верхней зоне окна (рис. 15). Устройство представляет собой прямоугольную пластиковую коробочку без крышки и без одной длинной грани, которая заменена качающейся двухлепестковой заслонкой. Один лепесток прикрывает воздушный просвет коробочки при большом напоре, другой служит противовесом, заставляющим первый лепесток отклоняться, образуя постоянно открытый зазор (в специальной литературе это устройство называют «пером»). Качающееся на шарнирной подвеске «перо» и является регулирующей заслонкой устройства.

Производители рекомендуют устанавливать в окне не один клапан, а два, что позволяет увеличить приток. А чтобы уличный воздух, поступающий в помещение, в холодное время года успевал несколько прогреваться, входное отверстие для него делают на значительном удалении от коробочки: часть уплотнения внешнего контура в нижней зоне окна (с обеих боковых сторон) удаляется или заменяется декоративным. Если удаляется или заменяется, кроме того, и уплотнение внизу окна, то образующаяся щель прикрывается от дождя специальным козырьком.

Воздух входит в воздухозаборное отверстие и поднимается вверх между рамой и створкой; за это время воздух нагревается и выходит в помещение через вентиляционный клапан. Понятно, что воздух будет тем теплее, чем длиннее будет пройденный им путь. Для большей эффективности устройства специалисты советуют использовать устройства с противовесами разной тяжести, чтобы каждое закрывалось при своем ветровом давлении. Однако даже в тот момент, когда клапан захлопывается, некоторое количество воздуха все же продолжает поступать в помещение.

Устройства этого типа могут немного различаться по конструкции. Например, коробочка клапана может состоять из двух частей; «перо» может быть однолепестковым и устанавливаться не вместо боковой стенки, а внутри коробочки. Кроме того, вентиляционные клапаны могут снабжаться шумоизоляционными вставками, которые представляют собой небольшие прямоугольники из материала наподобие пористой резины, которые устанавливаются в коробочку.

В широких профилях с тремя контурами уплотнений, где подобное устройство установить невозможно из-за среднего уплотнения, можно применять другие вентиляционные приспособления, удобство которых в основном заключается в том, что их установка не вносит в конструкцию окна необратимых изменений. Например, западные производители рекомендуют в данном случае использовать специальный оконный профиль с «лепестком», который выполняет те же функции, что и качающееся «перо» в предыдущем устройстве, то есть захлопывается от ветра. Этот профиль во всей верхней зоне окна заменяет среднее уплотнение. Наружное уплотнение, в свою очередь, снизу и частично с боковых сторон створки удаляется, оставаясь только на расстоянии 200 мм от верха по бокам. На его месте образуется зазор для входа воздуха. Еще один вариант такого клапана — более компактная «коробочка с язычком», снабженная всеми усовершенствованиями, что и предыдущий. Отличие при установке этого устройства заключается также и в том, что уплотнение среднего контура в верхней зоне окна удаляется не целиком, а частично, ближе к боковым сторонам. Коробочки устанавливаются на освободившееся место и защелкиваются в паз уплотнения.

На окна, оснащенные дополнительной створкой с одинарным стеклом, устанавливаются специально предназначенные для них проветриватели. Например, устройство, состоящее из двух клапанов, первый из которых, снабженный фильтром, запускает воздух в пространство между створками, а второй — пропускает в комнату.

Установка проветривателей осуществляется обычно при изготовлении окна. При дооснащении таким устройством готового окна придется менять стеклопакет. Бельгийские производители специально для эксплуатации в российских условиях предлагают (на заказ) устройство, рассчитанное на установку в верхней части створки со стеклопакетом. Стеновые клапаны предлагают не только зарубежные — французские, немецкие, шведские и финские производители, но и отечественные компании.

Примерная схема стенового вентиляционного клапана

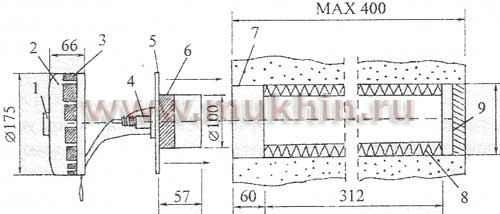

Рис. 16. Примерная схема стенового вентиляционного клапана:
1 — регулировочная ручка; 2 — крышка; 3 — фильтр; 4 — узел регулировки; 5 — корпус; 6 — прокладка из термопластичной пластмассы и резины; 7 — впускной воздушный канал; 8 — шумоглушитель; 9 — наружная решетка, снабженная сеткой для предотвращения попадания насекомых

В общем случае «стеновой» приточный клапан состоит из каната (его диаметр может варьироваться), защитной воздухозаборной решетки, оголовка с регулирующим поток воздуха устройством и воздушным фильтром. Канал — это, как правило, цельная или наборная труба из пластика, которая вставляется в заранее проделанное отверстие. Воздухозаборная решетка монтируется со стороны улицы, оголовок — со стороны помещения. Внутренний оголовок, как правило, изготавливается из ударопрочного пластика. Пример схемы регулируемого приточного стенового клапана приведен на рис. 16. Чтобы не допустить перетекания холода от пластикового канала к внутренней поверхности стены и промерзания последней, канал утепляют внутри или снаружи. Внутреннее утепление имеет свои плюсы (уплотнитель одновременно поглощает шум) и минусы (сложности с удалением осевшей в канале пыли). Достоинством наружного утепления можно назвать то, что гладкий канал легче чистить, а недостатком — недостаточное поглощение шума и затруднения, возникающие при установке канала в просверленное в стене отверстие.

«Лепестки» регулируемого клапана подачи воздуха могут управляться по-разному, например, так же, как в объективе фотоаппарата. Управление притоком воздуха может осуществляться вручную — с помощью ручки или шнура, потянув за который можно отрегулировать приток воздуха. На случай длительного отсутствия людей предусмотрен специальный режим минимального проветривания.

Монтируемые в стене вентиляционные клапаны рекомендуется располагать рядом с окном, на высоте и расстоянии от проема, позволяющих легко дотянуться до наружной решетки клапана из окна. Такая установка позволит клапану попасть в зону действия радиатора отопления, находящегося под окном, а, кроме того, замаскировать его шторой. Клапан можно также смонтировать непосредственно за радиатором центрального отопления или над ним, чтобы поступающий в квартиру воздух сразу же прогревался. Настенные вентиляционные приборы монтируются на наружные ограждающие конструкции и имеют достаточно широкие функциональные возможности.

Схема работы стенного проветривателя
Рис. 17. Схема работы стенного проветривателя

На рис. 17 изображена схема работы стенного проветривателя, установленного на наружной стене здания. Такой проветриватель не только эффективно осуществляет приток свежего воздуха в помещение, но и изолирует от уличного шума, а также фильтрует входящий воздух от пыли, пыльцы и выхлопных газов и даже регулирует его влажность. Модели современных стенных проветривателей отличаются элегантным современным дизайном. Существуют различные модели настенных приточно-вытяжных приборов. Они могут работать в нескольких режимах: проветривания, рециркуляции, удаления влаги, контроля климата. Проветриватели могут оснащаться фильтром, способным задерживать пыльцу, а также рекуператором, позволяющим менять температуру воздуха в холодное и теплое время года с помощью воздуха, выходящего наружу. Существует возможность контролировать параметры температуры и влажности внутри помещения и управлять прибором с помощью дистанционного пульта. Прибор может оснащаться теплообменником, подогревающим входящий холодный воздух в зимний период. Функционировать он может в нескольких программируемых режимах: «включение по заданной величине температуры воздуха в помещении», «включение по заданной величине влажности воздуха»; «включение по заданным величинам температуры и влажности воздуха», а также в «бытовом» режиме, обеспечивающем очистку воздуха внутри помещения.

На современном рынке представлены и другие регулируемые энергосберегающие вентиляционные устройства. В состав такого прибора может входить, например, защитный кожух от непогоды, два подвижных шибера, соединенных между собой термомостиком, внутренний экран с управлением шиберами и торцевые заглушки. С помощью ряда принадлежностей вентиляционные устройства этого типа могут устанавливаться как горизонтально, так и вертикально, как в раму, так и в оконную либо дверную створку вместе со стеклопакетом толщиной 20, 24 или 30 мм. Кроме того, немецкие специалисты разработали новое изделие — саморегулируемую систему вентиляции. Она представляет собой пластиковую коробчатую конструкцию, которая легко крепится на верхней части оконной рамы и полностью автоматически обеспечивает контролируемый воздухообмен. Особенностью в данной конструкции является оригинальное устройство, автоматически перекрывающее доступ воздуха в помещение при порывистом или сильном ветре. Благодаря этому, приток свежего воздуха и удаление влаги из помещения осуществляется при любой погоде, причем без потерь тепла и сквозняков. В описываемой системе предусмотрена вставка различных фильтров, например, от тополиного пуха. Фильтры можно легко заменять или чистить. Следует отметить, в частности, модель приточно-вытяжного вентиляционного прибора, снабженного специальным композитным фильтром, улавливающим частицы растительной (аллергенной) пыльцы, поэтому устройство с подобной функцией медики рекомендуют использовать людям, страдающим аллергией.

Настенный вентиляционный прибор может оснащаться и другими фильтрами — например, угольным; иметь дополнительную функцию изоляции. Благодаря небольшому напряжению электросети, необходимому для его работы, такой прибор безопасен для применения в детских учреждениях.

Французские и немецкие специалисты предлагают системы автоматической вентиляции, состоящие из приточных и вытяжных гигрорегулируемых устройств. Приточные устройства устанавливаются на герметичных оконных рамах (из ПВХ, дерева, алюминия) или в стенах для притока свежего воздуха в помещение. Отличительной особенностью подобных изделий французских промышленников является так называемый гигрорегулируемый клапан. В качестве датчика используются полосы материала, быстро и эффективно реагирующего на изменение влажности воздуха в помещении. Датчик приводит в движение планку, при отклонении которой увеличивается или уменьшается просвет в воздушном канале устройства (чем выше влажность, тем больше открывается клапан и, соответственно, поступает больше свежего воздуха). Поток воздуха можно закрыть вручную, повернув специальный рычаг на корпусе прибора. Прибор монтируется в верхней зоне окна и состоит из козырька (наружной части), устанавливаемого на профиле рамы, и гигроустройства (установленного во внутренней части), которое крепится изнутри на створке. Для организации прохода воздуха в профиле, раме и створке проделываются специальные щели. Устройства крепятся к оконному профилю саморезами и для большей герметизации соединения обрабатываются по периметру силиконом. Схематически такая конструкция показана на рис. 18 и 19.

Схема системы автоматической вентиляции с открытой вентиляционной заслонкой
Рис. 18. Схема системы автоматической вентиляции с открытой вентиляционной заслонкой

Схема системы автоматической вентиляции с закрытой вентиляционной заслонкой
Рис. 19. Схема системы автоматической вентиляции с закрытой вентиляционной заслонкой

Например, в дневное время степень использования гостиной и столовой вызывает необходимость в значительном обновлении воздуха. Степень влажности этих помещений, являющаяся результатом жизнедеятельности, воздействует на приточные устройства и вызывает их открытие. Перемещение воздуха в процессе вытяжки приводит к увеличению уровня влажности в подсобных помещениях. На это реагируют вытяжные устройства, и загрязненный воздух удаляется. Таким же образом, как и в дневное время, приточные устройства и ночью обеспечивают воздухообмен, начиная от жилых и далее в направлении подсобных помещений, из которых и осуществляется вытяжка.

Шведские промышленники снабдили одну из моделей своих приточных устройств специальной автоматикой, регулирующей количество приточного воздуха в зависимости от температуры на улице. Как только температура уличного воздуха достигает нижнего предела, автоматика полностью закрывает клапан проветривания, а при превышении верхнего предела — полностью открывает его (разумеется, существует и возможность ручной регулировки). Модели оснащаются воздушным фильтром из пористого синтетического материала, который устанавливается внутри оголовка вплотную к выходным отверстиям.

Для решения проблем, связанных с энергосбережением, шумозащитой и обеспечением нормального влажностного режима в помещениях, многие фирмы-производители оконных профилей и фурнитуры для окон выпускают специальные вентиляционные устройства. Одни типы этих устройств обеспечивают микровентиляцию (осушение воздуха в помещении), другие — нормируемый воздухообмен в помещении.

При выборе оконного вентиляционного устройства необходимо обращать внимание на такие характеристики проветривателей, как воздухопроницаемость, шумозащита и теплоизоляция. Вентиляционные устройства тем более эффективны, чем выше они расположены (значительно увеличивается плечо сил, движущее воздушные потоки). Два вентиляционных устройства, одно из которых расположено в нижней части оконного блока, а другое в верхней части, обеспечивают самую высокую степень проветривания.

Европейские производители разработали специальные проветривающие устройства, которые, в зависимости от их конструктивных особенностей, могут крепиться как к профилю створки или коробки, так и между стеклопакетом и створкой.

Устройства устанавливаются в подсобных помещениях (на кухне, в ванной комнате), где находятся вентиляционные каналы. Цель данной системы состоит в том, чтобы адаптировать к реальным потребностям подачу свежего воздуха (и выпуск загрязненного) в каждом из помещений. Управление устройствами системы осуществляется в зависимости от уровня относительной влажности внутреннего воздуха (автоматически) с помощью датчика. Этот датчик состоит из 8 полосок (или 16, при механической вентиляции, для вытяжных устройств) из гигроскопичного материала — полиамида. Эта специальная ткань характеризуется тем, что очень быстро и эффективно реагирует на изменение относительной влажности воздуха внутри помещения. При изменении относительной влажности датчик уменьшается или увеличивается в объеме. Сокращение или расширение данного материала, в соответствии с влажностью внутри помещения, приводит в движение специальный клапан или лопатки, регулирующие объем пропускаемого воздуха. В зависимости от уровня влажности, обеспечивается приток воздуха в необходимом объеме. Помимо автоматического, в устройстве может быть предусмотрена возможность механического управления и изменения направления воздушной струи.

Конечно, все вышеописанные устройства не могут заменить такие сложные электроприборы, как, например, оконный кондиционер, который не только освежает воздух, но и изменяет его температуру; однако они могут с успехом использоваться в качестве альтернативы открытым створкам окна, поскольку в обоих случаях обеспечивается доступ свежего воздуха из внешней среды в помещение.
