Кровля из глиняной черепицы

Наверх

Общие сведения о крышах || Основные свойства кровельных материалов || Материалы для устройства и ремонта кровель || Основания под кровли || Рекомендации по устройству и ремонту кровли || Общие правила по технике безопасности и охране труда. Пожарная безопасность

  • Кровля из глиняной черепицы

Мастичная кровля

Устройство черепичной кровли. Черепицу укладывают в направлении снизу вверх таким образом, чтобы вышеукладываемые ряды перекрывали нижеукладываемые. Черепицу смещают одну относительно другой, начиная и заканчивая все нечетные ряды целыми черепицами, а четные ряды — половинками. Первый ряд укладывают на две обрешетины, зацепляя при этом шипами за тыльную грань верхней обрешетины. Во втором ряду ее зацепляют за верхний торец первого ряда. Конек покрывают коньковой черепицей, а карниз — сдвоенными рядами. Укладку черепицы на обрешетку ведут одновременно на обоих скатах для равномерной нагрузки на стены здания. Крепится черепица проволокой или гвоздями, пропускаемыми в отверстия черепицы. Устраивают черепичную кровлю с уклоном 40...45% для быстрого стока воды. Пазовая штампованная черепица отличается от других тем, что у нее и в продольном, и в поперечном направлениях имеются закрои, что обеспечивает плотное сопряжение плит между собой в продольных и поперечных рядах (рис. 26).

Кровля из черепицы

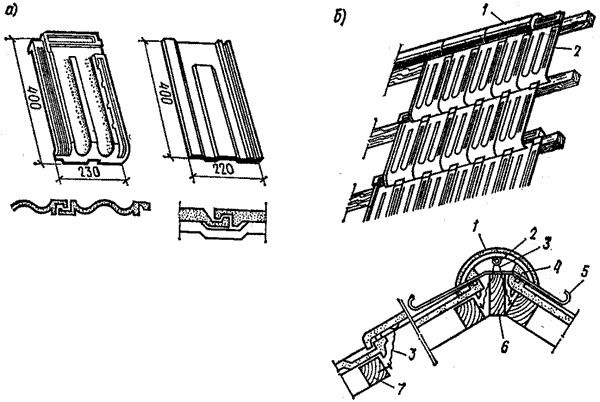

Рис. 26. Кровля из черепицы:
а - черепица; б - общий вид кровли из черепицы; деталь конька:
1 - коньковая черепица; 2 - проушина; 3 - проволока; 4 - раствор; 5 - гидроизоляционная прокладка; 6 - коньковый брус; 7 - брусок.

Закрытые фальцевые сопряжения, образующиеся при нахлестках, предотвращают проникание атмосферных осадков в виде дождя и снега. Пазовую штампованную черепицу укладывают по обрешетке, выполненной из брусков 60х60 мм.

Пазовую ленточную черепицу укладывают в один слой. Она имеет продольные закрои. Этим и достигается плотное сопряжение черепицы между собой в рядах (рис. 27).

Покрытие кровли пазовой ленточной черепицей
Рис. 27. Покрытие кровли пазовой ленточной черепицей:
а - начальный период укладки; б - крепление черепицы; в - покрытие конька;
1 - карнизная обрешетка; 2 - пазовая ленточная черепица; 3 - стропильная нога; 4 - брусок обрешетки; 5 - половина пазовой ленточной черепицы; 6 - гвоздь; 7 - проволока для крепления черепицы; 8 - ветровая доска; 9 - коньковая черепица; 10 - раствор.

Пазовую ленточную черепицу укладывают с напуском одного ряда на другой на 70...80 мм, в одном ряду — на ширину продольного паза. Пазовой ленточной черепицей покрывают крыши простых форм — односкатные, двускатные. В карнизном, коньковом и фронтонных рядах черепицу крепят к обрешетке проволокой. На скатах с уклоном более 50% рядовую черепицу привязывают проволокой к обрешетке через год.

Плоскую ленточную черепицу укладывают двухслойным или чешуйчатым способом (рис. 28).

Покрытие ската крыши плоской ленточной черепицей

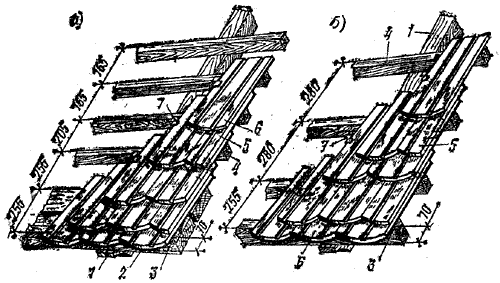

Рис. 28. Покрытие ската крыши плоской ленточной черепицей:
а - двухслойное покрытие; б - чешуйчатое покрытие;
1 - стропильная нога; 2 - настил; 3 - уравнительная рейка; 4 - обрешетка; 5 - половина плоской ленточной черепицы; 6 - цельная черепица; 7 - кляммеры для крепления черепиц.

Все черепицы, которые укладывают вдоль карнизных и фронтонных свесов, крепят независимо от уклона крыши. В остальных рядах на скатах крепят каждую вторую или каждую третью черепицу. Если уклон больше 100%, черепицу рекомендуется закреплять в каждом ряду. Расстояние между брусками обрешетки соответствует размеру черепицы. Черепицу навешивают на обрешетку, зацепляя шипом, и крепят к брусьям через ряд кляммерами или отожженной проволокой. Швы между черепицами промазывают со стороны чердака известково-цементным или известково-глиняным раствором с добавлением волокнистых материалов. Разжелобки покрывают по сплошной обрешетке оцинкованной кровельной сталью. Отвод воды осуществляется при помощи настенных или подвесных желобов из кровельной стали.

Желобчатую черепицу укладывают на кровлях, имеющих уклон 20...30%. Если делать уклоны менее 20%, то не обеспечивается необходимая водонепроницаемость, если уклон более 33%, то черепица может сползти вниз, так как она удерживается на скате только за счет трения. Желобчатую черепицу укладывают на сплошное дощатое основание на известковом растворе с добавкой очесов или на глине, смешанной с рубленой соломой. Толщина слоя раствора 10...12 мм (рис. 29).

Кровля из желобчатой черепицы

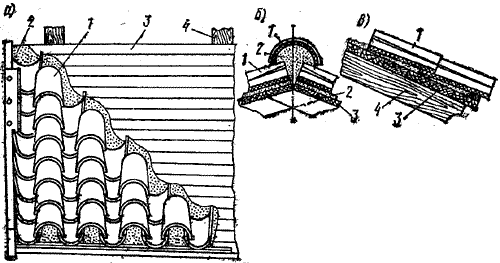

Рис. 29. Кровля из желобчатой черепицы:
1 - черепица; 2 - раствор; 3 - дощатое основание; 4 - стропильная нога.

Ремонт черепичной кровли состоит в том, чтобы заменить целыми черепицами разбитые и растрескавшиеся; уплотнить неплотные щели замазкой или полностью возобновить подмазку. При ремонте черепичной кровли должны одновременно работать два человека: один сверху на скате, другой со стороны чердака, так как, чтобы заменить поврежденную черепицу, а на ее место положить новую, необходимо снизу, со стороны чердака, слегка приподнять черепицу, лежащую на поврежденной, и вторую справа от заменяемой. Таким образом трудно снять первую поврежденную черепицу. Снятие последующих не представляет трудностей. Смена черепиц расстраивает связь в соседних вертикальных и горизонтальных рядах покрытия, поэтому кровельщик должен после окончания ремонта проверить правильность сопряжения отдельных черепиц в фальцах и местах, где произведена подмазка раствором. Дефект коньковой черепицы или по ребру устраняется с ходового мостика. Дефектная черепица удаляется, освобождается от крепежной проволоки, остатков старого раствора. Со стороны чердака восстанавливаются проволочные крепления и промазываются цементно-известковым раствором поперечные ряды. Ленточная черепица в отличие от других видов черепицы в процессе эксплуатации может смещаться по поверхности обрешетки, тем самым нарушая сплошность покрытия крыши. Такой дефект устраняется восстановлением первого ряда смещенных черепиц, и по первому ряду выправляются все остальные. Выправляют черепицу с ходового мостика. Трещины и выкрошившиеся места дымовых труб, слуховых окон заделывают цементно-известковым раствором, промазывая их как со стороны чердака, так и с лицевой стороны. Пришедшую в негодность черепицу можно заменять кусками листовой стали.
