Классификация крыш

Наверх

Общие сведения о крышах || Основные свойства кровельных материалов || Материалы для устройства и ремонта кровель || Основания под кровли || Рекомендации по устройству и ремонту кровли || Общие правила по технике безопасности и охране труда. Пожарная безопасность

  • Классификация крыш


Общие сведения о крышах

В зависимости от уклона скатов крыши бывают скатные (больше 10%) и плоские (до 2,5%). В индивидуальном жилищном строительстве, как правило, используются скатные и пологоскатные крыши. В плоских крышах возможно образование застоя воды на кровле и, как следствие, появление в этих местах протечек. Достоинством плоских крыш является возможность использования их для различных целей. По конструктивному решению крыши могут быть чердачными (раздельными) и бесчердачными (совмещенными). Чердачные крыши бывают утепленные или холодные. В бесчердачных (совмещенных) крышах несущие элементы служат перекрытием верхнего этажа здания. Бесчердачные крыши бывают вентилируемыми, частично вентилируемыми и невентилируемыми. По условиям эксплуатации крыши бывают эксплуатируемыми и неэксплуатируемыми. Тип крыши в основном определяется ее геометрической формой и материалом кровли. В зависимости от формы крыши могут быть односкатными, двускатными, трех-, четырехскатными, многоскатными (рис. 2).

Основные типы крыши

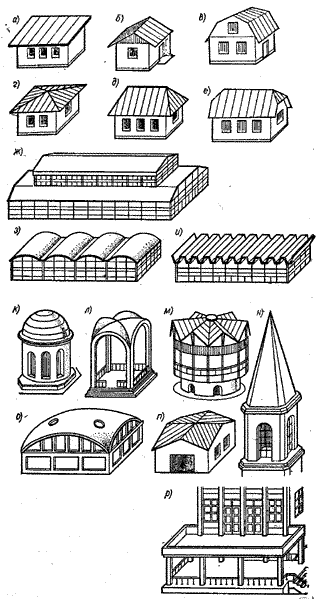

Рис. 2. Основные типы крыши.

Односкатная крыша (рис. 2, а) своей плоскостью (скатом) опирается на несущие стены, имеющие разную высоту. Эта крыша больше всего подходит для строительства хозяйственных построек.

Двускатная крыша (рис. 2, б, в) состоит из двух плоскостей-скатов, опирающихся на несущие стены одинаковой высоты. Пространство между скатами, имеющее треугольную форму, называется щипцами или фронтонами. Разновидностью двускатной крыши является мансарда.

Если крыша состоит из четырех треугольных скатов, сходящихся в одной верхней точке, то она носит название шатровой (рис. 2, г).

Крыша, образованная двумя трапецеидальными скатами и двумя торцевыми треугольными называется вальмовой четырехскатной (рис. 2, д). Бывают и двускатные вальмовые (полувальмовые), когда фронтоны срезаны (рис. 2, е).

Двускатная крыша производственного здания с продольным фонарем (рис. 2, ж) отличается от двускатной крыши жилого здания меньшим наклоном скатов и большей шириной и длиной.

Сводчатая крыша (рис. 2, з) в поперечном сечении может быть очерчена дугой окружности или иной геометрической кривой.

Складчатая крыша (рис. 2, и) образуется от соединения отдельных трапецеидальных элементов — складок.

Куполообразная крыша (рис. 2, к) по очертанию представляет собой половину шара со сплошным опиранием на цилиндрическую стену.

Многощипцовая крыша (рис. 2, м) образуется от соединения скатов плоскостей.

Крестовый свод представляет собой четыре сомкнутых арочных свода (рис. 2, л).

Сферическая оболочка (рис. 2, о) по очертанию представляет собой свод, опирающийся в нескольких точках на основание. Пространство между опорами обычно используют для устройства светопрозрачных фонарей.

Шпилеобразная крыша (рис. 2, н) состоит из нескольких крутых треугольников-скатов, соединяющихся в вершине.

Крыша из косых поверхностей (рис. 2, п) состоит из нескольких пологих плоскостей, опирающихся на несущие стены, стоящие на разных уровнях.

Плоская крыша (рис. 2, р) опирается на несущие стены, имеющие одинаковую высоту.

В индивидуальном строительстве, как правило применяются крыши, показанные на рис. 2, а, б, в, г, д, е. Пересечения скатов крыши образуют двугранные углы. Если они обращены книзу, их называют разжелобами, или ендовами, если кверху, то ребрами. Верхнее ребро, расположенное горизонтально, называют коньком, а нижнюю часть ската — свесом.

Для удаления дождевой и талой воды устраивают наружные водосточные трубы, по которым вода сбрасывается в определенное место и по водоотводным канавам уходит с участка в уличные канавы. Величина уклона ската и долговечность крыши зависят от материала кровли, а также от климатических условий (табл. 1).

Таблица 1. Уклоны скатных крыш и их долговечность

Материал кровлиУклонСрок службы, год
Асбестоцементные плоские листы, плитки1:240...50
Волнистые асбестоцементные листы1:340...50
Глиняная черепица1:1...1:260 и более
Кровельная листовая сталь черная1:3,520...25
То же, оцинкованная1:3,530...40
Рулонные материалы двухслойные, на мастике1:75...8
Рубероидные по пергамину1:23...5
Деревянная дранка1:1,255...10

Скатные чердачные крыши должны эксплуатироваться в условиях исправного состояния кровли, несущих конструкций крыш, нормального температурно-влажностного режима в чердачных помещениях и своевременного проведения ремонта покрытия.
