Технология устройства кабельной системы обогрева крыш и водостоков

Система «Антилед» Ceilhit

Система «антилед» Ceilhit
Рис. 74. Система «антилед» Ceilhit:
1 - нагревательный кабель; 2 - терморегулятор; 3 - электроустановочные изделия (УЗО, магнитные пускатели); 4 - монтажная коробка (подсоединение); 5 - комплект соединения (муфты); 6 - концевая заглушка; 7 - комплект ответвления; 8 - комплект крепежа (клипсы); 9 - комплект крепежа (скобы)

Система антиобледенения крыш и водостоков (далее - «антилед» Ceilhit) представляет собой достаточно простую, легкую в установке и универсальную конструкцию с полным комплектом принадлежностей для предотвращения образования наледи и сосулек на крышах зданий (рис. 74). Нагревательный кабель укладывается змейкой вдоль края кровли и непосредственно в водосточные желоба и трубы, обеспечивая незамерзающими проходы для отвода талой воды. Данное руководство разработано на основе использования саморегулирующихся кабелей производства компаний «Raychem» и «ЕЬесо». Система «антилед» Ceilhit рекомендована к применению для:

  • наклонных крыш с постоянным швом;
  • плоских крыш;
  • желобов и сливных воронок;
  • пластмассовых и металлических крыш;
  • мягкой кровли;
  • крыш без желобов.

Руководящие принципы безопасности

Безопасность и надежность любой системы зависят от качества отобранных изделий и способов установки и обслуживания. Неправильная конструкция, установка или обслуживание любого системного компонента или несоблюдение требований руководства может повредить систему удаления льда или крышу, что, в свою очередь, может привести к неадекватному удалению льда, к поражению электрическим током или к пожару. Чтобы минимизировать эти риски и гарантировать надежную работу системы, необходимо внимательно изучить данное руководство и неукоснительно следовать всем рекомендациям, инструкциям и предупреждениям, указанным в нем.

Описание системы «антилед» Ceilhit

Образование наледи на крыше приводит к тому, что забиваются проходы для стока талой воды и в водостоках, на карнизах образуются наросты и сосульки, готовые в любую минуту сорваться вниз. Система «антилед» Ceilhit предотвращает образование наледи и сосулек, поддерживая теплыми проходы для стока талой воды. Система «антилед» Ceilhit может использоваться на крышах, в желобах и в сливных воронках, выполненных из различных материалов, включая металл, пластмассы, древесину, гальку, каучук и смолу. Система «антилед» Ceilhit предназначена для обеспечения незамерзающих проходов, необходимых для непрерывного стока талой воды.

Максимальная выходная мощность кабельной системы обогрева достигается только при условии, что кабель находится в непосредственном контакте со снегом или льдом. При составлении проекта системы «антилед» Ceilhit необходимо точно и тщательно рассчитать потоки талых вод от конька крыши до земли для данного типа кровли. В противном случае, если талая вода с разогретого участка попадает на холодный, количество сосулек не уменьшится, а существенно увеличится. Необходимо:

  • наметить области укладки кабеля на крыше, в желобах, воронках слива и т.п.;
  • определить методы установки (крепления) кабеля, применяемые для конкретного случая, в зависимости от типа крыши;
  • выбрать тип управления системой и все компоненты, необходимые для соединения всей системы в единое целое;
  • определить электрические требования к системе (энергопотребление) и подобрать электроустановочные изделия.

Размещение нагревательного кабеля

Варианты размещения нагревательного кабеля, прежде всего, зависят от типа кровли. В приведенных разделах данного руководства рассматриваются наиболее часто встречающиеся варианты размещения нагревательного кабеля на стандартных типах кровли. Высота укладки кабеля - величина, равная длине ската крыши от стены до края по плоскости кровли (область наибольшей вероятности образования наледи и скопления снега плюс 30 см). Шаг укладки нагревательного кабеля - величина для большинства типов кровли равная 50 см. Для обеспечения беспрепятственного стока талых вод необходимо проложить кабель в водостоках, желобах и других местах наибольшей вероятности образования наледи и скопления снега.

1. Крыша с переменным швом. Мягкая кровля

Вид по фронту на крышу с установленной системой антиобледенения
Рис. 75. Вид по фронту на крышу с установленной системой антиобледенения

Вид сбоку на крышу с установленной системой антиобледенения
Рис. 76. Вид сбоку на крышу с установленной системой антиобледенения

Укладка кабеля по мягкой кровле
Рис. 77. Укладка кабеля по мягкой кровле

  • Нагревательный кабель укладывается по кровле на расстоянии 30 см выше границы внешней стены здания (см. рис. 75 и 76).
  • Нагревательный кабель укладывается «змейкой» по кровле, как показано на рис. 77.
  • Необходимо убедиться, что нагревательный кабель уложен правильно и соприкасается с нагревательным кабелем, обогревающим желоб. Это гарантирует, что на кровле талая вода будет иметь непрерывный путь от конька крыши до земли. Стыки нагревательных кабелей кровли и желоба необходимо зафиксировать стяжками (рис. 77).
  • Табл. 34 поможет определить, какое количество нагревательного кабеля необходимо укладывать на крыше. Количество нагревательного кабеля для обогрева желобов и воронок рассчитывается отдельно.

Таблица 34. Определение длины нагревательного кабеля для удаления снега и льда с крыши

Нависающий скат крыши (область образования наледи), см Шаг укладки кабеля, см Высота укладки кабеля, см Примерный расход нагревательного кабеля на 1 шаг, м
0,0 60 30 1,1
30 60 60 1,6
60 60 90 2,2
90 60 120 2,8

Расчет длины одного витка нагревательного кабеля:

Iв = (√(H2+(0,3)2)+5%)*2+2hж,

где Iв - длина витка; Н - высота укладки кабеля; hж - расстояние от края кровли до дна желоба.

Расчет количества шагов кабеля:

n = Lкр/0,6,

где n - количество шагов кабеля; L - длина края крыши.

Расход общей требуемой длины нагревательного кабеля на крышу (без учета водостоков):

Lкаб = Iв*n

Примечание.

  • Если скат кровли очень крутой, т.е. возможен сход (скольжение) снега, ледяного наста, то необходимо увеличить зону обогрева кровли вверх на 15-20 см. Иногда в случае крутого ската кровли целесообразно устанавливать систему удержания снега.
  • Если в проекте рассматривается кровля без желобов и водосливов, то необходимо применять вариант установки нагревательного кабеля по отсеканию сосулек.
  • Если в проекте нет вероятности схода снежных шапок и льда, то может быть приемлем вариант установки нагревательного кабеля только в желобах и водосливах.

2. Крыша с постоянным швом. Металлическая кровля

На скатах металлических крыш с постоянным швом очень велика вероятность образования снежной, ледяной шапки по краю кровли. На рис. 78 показан один из вариантов обеспечения постоянного потока талых вод со скатов крыши до земли. Дополнительный кабель для обогрева желобов и воронок может не понадобиться.

Вариант укладки кабеля по металлической кровле
Рис. 78. Вариант укладки кабеля по металлической кровле

Укладка нагревательного кабеля осуществляется следующим образом: кабель поднимается по одной стороне первого шва на требуемую высоту, по другой стороне этого же шва спускается к нижней части желоба. Потом прокладывается по желобу к следующему шву и далее цикл повторяется. При установке системы на стандартных типах кровли длина кабеля, необходимого для ската крыши и желоба, может быть определена по формуле:

Lкаб = х2N*(H+hш)]+Lж,

где Lкаб - длина кабеля; N - количество утепляемых швов; Н - высота укладки кабеля; hш - высота шва; Lж - длина кабеля по желобу.

При установке системы необходимо оставлять небольшой припуск кабеля для соединений в муфтах, монтажных коробках и на обогрев сливных воронок.

3. Плоская крыша

Схемы укладки кабеля на плоской крыше
Рис. 79. Схемы укладки кабеля на плоской крыше

Ледяные наросты (наледь) наиболее часто возникают на плоских крышах в районах сливных воронок и на сточных гранях. Чтобы обеспечить непрерывный поток талой воды с крыши к водосливу, нагревательный кабель необходимо уложить по всему периметру и в долинах (сточных гранях) плоской крыши, как показано на рис. 79. Нагревательный кабель должен спускаться в воронку и петлей выступать из стока, чтобы позволить талой воде найти выход с крыши. Для утепления воронок может понадобиться дополнительный нагревательный кабель. Места укладки кабеля:

  • по периметру плоской крыши;
  • в долинах (сточных гранях) плоской крыши;
  • нагревательный кабель должен спускаться во внутреннюю сливную воронку петлей не менее чем на 30-35 см;
  • внешние воронки и лотки стока;
  • нагревательный кабель должен «капающей» петлей выступать на лотке стока, чтобы не препятствовать выходу талой воды с плоской крыши (более подробно см. рис. 87).

Чтобы не повредить нагревательный кабель, уложенный на кровле, ходить по нему нельзя.

4. Наклонная крыша без желобов

Схема укладки кабеля по схеме «капающая» грань
Рис. 80. Схема укладки кабеля по схеме «капающая» грань

Схема укладки кабеля по схеме «капающая» петля
Рис. 81. Схема укладки кабеля по схеме «капающая» петля

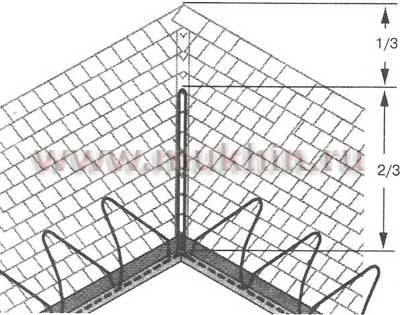

Схема укладки кабеля для обогрева долины
Рис. 82. Схема укладки кабеля для обогрева долины

В случае если на здании не применяется система желобов, ледяные наросты и сосульки могут формироваться на грани крыши. Чтобы удалить наледь (сосульки) с грани крыши, можно использовать два варианта укладки нагревательного кабеля:

  • по схеме «капающая» грань (рис. 80);
  • по схеме «капающая» петля (рис. 81).

Если наклон крыши крутой, т.е. возможно скольжение снега по кровле, необходимо выполнить комплекс дополнительных мер:

  • установить систему снегозадержания;
  • расширить зону обогрева кровли вверх не менее чем на 15-20 см.

Если не используется система желобов, то может возникнуть ситуация, что наледь будет образовываться ниже уровня «капающей» петли или «капающей» грани. Наледь может образовываться на вертикальных поверхностях стены, если у крыши недостаточен размер нависающего ската или в данном месте постоянный сильный ветер.

5. Сточные грани. Долины. Ендовы

Наледь с наибольшей вероятностью формируется в долине крыши - там, где встречаются два различных уклона. Чтобы обеспечить незамерзающий проход для стока талой воды, нагревательный кабель необходимо укладывать вверх и вниз по долине, как показано на рис. 82.

Примечание.

Каждая долина должна прогреваться на 2/3 своей длины двойным кабелем (петля вверх и вниз). Нагревательный кабель должен укладываться до желоба. В случае его отсутствия у кабеля должен быть оставлен припуск от 5 до 8 см, чтобы сформировать на краю кровли «капающую» петлю.

6. Пересечение крыша/стена

С областями пересечения крыша/стена следует обращаться в той же манере, как и с долинами. Снег, как правило, собирается в этих местах. При укладке нагревательного кабеля на 2/3 высоты ската обеспечивается незамерзающий проход для отвода талой воды из этой области крыши. Нагревательный кабель прокладывают петлей на 2/3 высоты ската, смежного со стеной. Ближайший от стены нагревательный кабель размещается на расстоянии от 5 до 8 см, а расстояние между нитями нагревательного кабеля должно быть от 10 до 15 см (рис. 83).

Схема укладки кабеля для пересечения крыша/стена
Рис. 83. Схема укладки кабеля для пересечения крыша/стена

7. Желоба и водостоки

Наледь, как правило, накапливается в желобах и водостоках. Поэтому необходимо поддерживать теплым проход в желобах и водостоках для отвода талой воды, как показано на рис. 84 и 85.

Схема укладки кабеля в стандартном желобе шириной до 15 см
Рис. 84. Схема укладки кабеля в стандартном желобе шириной до 15 см

Схема укладки кабеля в широком желобе шириной от 15 до 30 см
Рис. 85. Схема укладки кабеля в широком желобе шириной от 15 до 30 см

Для стандартных желобов

Если ширина желоба меньше 15 см, используется одна нить нагревательного кабеля (рис. 84). Обычно никакого крепления к желобу не требуется. Если крепление необходимо, используйте зажим для кабеля. Нагревательный кабель должен быть продлен вниз во внутреннюю часть сливной воронки примерно на 30 см (см. рис. 94).

Для широких желобов

В широких желобах снег и лед могут образовать туннель, не очищая весь желоб, если обогрев осуществляется одной нитью нагревательного кабеля. Поэтому в широких желобах обычно используют две нити нагревательного кабеля, укладывая их параллельно (рис. 85). Отделяют нити нагревательного кабеля друг от друга парой зажимов. Обычно крепления кабеля к желобу не требуется. Если крепление необходимо, используйте крепление с соответствующим клеем (мастикой). Нагревательный кабель должен быть продлен вниз во внутреннюю часть сливной воронки примерно на 30 см (см. рис. 94).

8. Сливные воронки

Наледь формируется в сливных воронках, перекрывая тем самым возможность выхода талой воды с крыши. Поэтому необходимо поддерживать теплым проход для отвода талой воды. Нагревательный кабель укладывается в сливной воронке так, как показано на рис. 86 и 87.

Схема укладки кабеля наверху сливной воронки
Рис. 86. Схема укладки кабеля наверху сливной воронки

Схема укладки кабеля внизу сливной воронки
Рис. 87. Схема укладки кабеля внизу сливной воронки

Для ситуаций, когда сливная воронка предназначается для небольшого количества воды, достаточно использовать одну нить нагревательного кабеля. Для ситуаций большого количества воды, когда температура опускается ниже -20°С, необходимо использовать две нити нагревательного кабеля.

В нижней части воронки необходима установка «капающей» петли. Если используется одна нить нагревательного кабеля, то заблокированный конец нагревательного кабеля должен быть продернут вверх на высоту около 30 см и закреплен стяжкой (рис. 87). Если в нижней части воронки (около земли) возможно образование наледи, что приведет к блокированию сливного отверстия воронки, необходимо предусмотреть систему отвода воды или обеспечить своевременную уборку наледи. При длине водостока более 7 м для крепления нагревательного кабеля необходимо использовать металлический трос.

Методы и способы крепления нагревательного кабеля

Таблица 35. Варианты крепления кабеля для различных материалов крыши

Материал крыши Рекомендуемое крепление Дополнительный метод крепления
Мягкая кровля Механическое крепление (клипсы) -
Каучук (гидроизол) Крепежная скобка Клеевое крепление (клипсы)
Металл Клеевое крепление (клипсы) Механическое крепление (клипсы или скобы)
Древесина Механическое крепление (клипсы) -

Таблица 36. Варианты крепления кабеля для различных областей крыши

Область крыши Рекомендуемое крепление
Желоба Крепление не требуется
Воронки Зажимы (скобы)
"Капающая" грань К плоскому листу;
К стандартной "капающей" грани;
На сформированном металлическом листе
Грани крыш без желобов "Капающие" петли

Варианты используемых видов крепления нагревательного кабеля во многом зависят от типа крыши. В табл. 35 и 36 указаны рекомендуемые варианты крепления нагревательного кабеля для различных материалов и областей крыши.

Схема размещения зажимов (клипс) на мягкой кровле
Рис. 88. Схема размещения зажимов (клипс) на мягкой кровле

1. Механическое крепление зажимов (рис. 88)

Механическое крепление - это один из наиболее часто встречающихся методов фиксации (зажимами типа «клипсы» или «скобы»). Зажимы могут применяться на любых поверхностях, которые позволяют использовать для крепления гвозди или шурупы. Зажимы используются для фиксации нагревательного кабеля системы «антилед» Ceilhit на крыше. Эти многоцелевые крепления могут быть использованы с шурупом или гвоздем на многих типах крыш и желобов.

Перед размещением нагревательного кабеля на крыше закрепите зажимы в заранее отведенных местах крыши. При креплении с помощью гвоздей или шурупов необходимо использовать клей-герметик вокруг зажимов и гвоздей, чтобы предотвратить протечки крыши. Нагревательный кабель необходимо зафиксировать в зажимах. Используйте зажимы везде, где нагревательный кабель может быть подвержен повреждениям, в том числе от сдвига. При фиксации плоскогубцами не повредите оболочку кабеля.

Пятьдесят зажимов типа «клипса» достаточно для крепления нагревательного кабеля на 10-11 м грани крыши (используя схему «змейка»). При другом варианте крепления нагревательного кабеля на крыше необходимо использовать один зажим на каждые 1,5-3 м длины нагревательного кабеля в каждом изменении его наплавления (изгибе). Для крыш с мягкой кровлей нагревательный кабель должен образовывать на грани «капающую» петлю или, спускаясь в желоб, стыковаться с кабелем, обогревающим желоб, пластиковыми стяжками (см. рис. 77). Для металлических крыш с постоянным швом нагревательный кабель должен связываться вместе на дне шва (см. рис. 78) и спускаться в желоб.

Вариант использования крепежных клипс на мягкой кровле

  1. Определите размещение нагревательного кабеля на крыше. Зафиксируйте места расположения клипс.
  2. Заднюю поверхность клипсы необходимо обезжирить растворителем и нанести слой клея (мастики).
  3. Клипсы ориентируют как необходимо и закрепляют на поверхности крыши, используя гвозди и шурупы.
  4. Выступивший клей не стирается, а размазывается по шляпке гвоздя или шурупа.
  5. Установите нагревательный кабель в зажимы. Используя плоскогубцы, закройте зажимы. ВНИМАНИЕ! При фиксации не повредите изоляцию кабеля.

2. Клеевое крепление зажимов типа «клипса»

В случаях, когда механическое крепление на крыше невозможно, необходимо использовать зажимы типа «клипса», закрепленные специально подобранным клеем (мастикой). Зажимы-клипсы используются для гарантированной фиксации нагревательного кабеля системы «антилед» Ceilhit на крыше. Это многоцелевое крепление может быть использовано с клеем на многих типах крыш и желобов. Производителями рекомендуется применять клей типа «GE Grey RTV 167» для стандартных типов крыш. Состав: кремнийорганическое соединение с нейтральным устранением дефектов. Цвет - серый. Время установки 20 мин. Время фиксации 48 ч.

Схема размещения клипс на металлической кровле с постоянным швом
Рис. 89. Схема размещения клипс на металлической кровле с постоянным швом

Схема размещения клипс на плоской крыше
Рис. 90. Схема размещения клипс на плоской крыше

На металлической крыше с постоянным швом используйте по четыре зажима для каждого шва (рис. 89). На плоской крыше используйте один зажим на каждые 1,5-3 м длины нагревательного кабеля (рис. 90). Внимательно прочтите инструкцию по применению клея и следуйте всем ее указаниям в отношении подготовки поверхностей для нанесения клея. После определения мест крепления нагревательного кабеля закрепите зажимы с помощью клея. Дайте клею высохнуть. Нагревательный кабель необходимо зафиксировать в зажимах. Используйте дополнительные зажимы везде, где нагревательный кабель может быть подвержен повреждениям. Убедитесь, что клей хорошо держится на данном покрытии кровли, что поверхность крыши подготовлена должным образом. В противном случае нужно заменить клей на другой, лучше подходящий для данного вида покрытия кровли.

Вариант использования крепежных клипс на металлической кровле

  1. Определите размещение нагревательного кабеля на крыше согласно выполненному. Зафиксируйте места расположения зажимов клипс.
  2. Подготовьте поверхность крыши для нанесения клея. Применять оптимальное количество зажимов клипс.
  3. На подготовленную поверхность нанести небольшое количество клея. Прижмите клипсу так, чтобы клей выступил через отверстия. Выступивший клей не стирают, он помогает зафиксировать крепежную клипсу в месте установки.
  4. После высыхания клея установите кабель. Внимание! При фиксации не повредите оболочку кабеля.

Варианты использования крепежных скоб в желобах

Скоба должна быть установлена по центру желоба на краю водослива, чтобы предотвратить механическое повреждение и поддерживать нагревательный кабель.

  1. При формировании отвода в сточный желоб скобу изгибают приблизительно под углом 90°. Пластиковые стяжки вставляются в отверстия скоб.
  2. Скоба подводится на место установки (на кабеле) и фиксируется стяжками. Свободные концы стяжек обрезаются.

3. Крепление с помощью крепежных полосок (рис. 91 и 92)

Схема размещения крепежных полосок на металлической кровле
Рис. 91. Схема размещения крепежных полосок на металлической кровле

Крепежные полоски - это полоски, нарезанные из кровельного материала крыши. Они закрепляются на кровле с помощью клея, подходящего для данного типа крыши. Нагревательный кабель крепится к полоске с помощью пластиковых стяжек (хомутов). При использовании крепежных полосок в системе «антилед» Ceilhit придется использовать часть материала кровли для их изготовления. Используйте по крайней мере по одной полоске на каждые 15-25 см длины нагревательного кабеля и при каждом изменении его направления.

Схема размещения крепежных полосок на плоской крыше
Рис. 92. Схема размещения крепежных полосок на плоской крыше

После определения схемы установки нагревательного кабеля на кровле зафиксируйте крепежные полоски в местах крепления кабеля. Способы фиксации полосок выбирайте, исходя из варианта используемого покрытия кровли. Например, на медной кровле - пайка, на металлической кровле - клей и т.п. Нагревательный кабель крепится к полоске пластиковыми стяжками (хомутами). Используйте дополнительные полоски для закрепления нагревательного кабеля везде, где кабель может быть подвержен порче из-за сдвигов.

4. Дополнительные методы крепления кабеля

Различные виды зажимов для крепления нагревательного кабеля, рассмотренные выше, были разработаны как один из самых наиболее простых и легких способов, обеспечивающих фиксацию нагревательного кабеля без повреждения и без применения различных видов химикалиев и адгезивов непосредственно к кабелю. Кроме ранее рассмотренных видов крепления, могут применяться и другие виды креплений, которые отвечают определенным требованиям:

  • не ломают, не скручивают, не сокращают или иначе не повреждают нагревательный кабель. Повреждение нагревательного кабеля может вывести из строя всю систему в целом, что чревато пожаром или поражением электрическим током;
  • не требуют применения клеев и других химических составов непосредственно к нагревательному кабелю. Многие виды химикатов не фиксируются на внешней изоляции кабеля, что может привести к вырыванию кабеля из мест фиксации и, следовательно, неравномерному (и неэффективному) удалению льда с крыши;
  • обеспечивают достаточное усилие для удержания кабеля на крыше при любой снежной нагрузке, которая может возникнуть в данной системе.

5. Методы крепления кабеля в различных областях крыши

Желоба (рис. 93)

Схема крепления нагревательного кабеля в широком желобе
Рис. 93. Схема крепления нагревательного кабеля в широком желобе

В системе «антилед» Ceilhit нагревательный кабель обычно к желобу не крепится. Для стандартных узких желобов (шириной до 15 см) крепление не требуется. Если крепление необходимо (в областях сильного ветра и т.п.), зажимы крепят с помощью клея, смол или других подходящих материалов и способов. Для широких желобов (шириной от 15 до 30 см) используются две нити нагревательного кабеля, отделенных друг от друга зажимом. Используйте зажимы для каждых 3 м желоба.

Воронки (водостоки)

Схема крепления нагревательного кабеля в воронках (водостоках)
Рис. 94. Схема крепления нагревательного кабеля в воронках (водостоках)

Каждый нагревательный кабель должен быть прикреплен к воронке (водостоку) с помощью скоб, как показано на рис. 94.

  • скоба зажимается вокруг нагревательного кабеля и прикрепляется к изгибу с помощью шурупа или гвоздя;
  • скоба защищает нагревательный кабель от повреждений на острых углах, а также обеспечивает снятие тягового усилия в водосточных трубах;
  • используйте две скобы для двух нитей кабеля;
  • прикрепляйте скобы к каркасу с помощью гвоздей, шурупов или другими подходящими способами.

«Капающая» грань крыши (рис. 95)

«Капающая» грань
Рис. 95. «Капающая» грань

Метод крепления нагревательного кабеля на кромке металлической крыши
Рис. 96. Метод крепления нагревательного кабеля на кромке металлической крыши

Для создания системы «капающей» грани необходимо закрепить нагревательный кабель на грани крыши. На рис. 96 рассмотрены основные методы крепления нагревательного кабеля на грани крыши. Производители не изготавливают специальных зажимов для крепления кабеля на грани крыши.

«Капающие» петли (рис. 97)

«Капающие» петли
Рис. 97. «Капающие» петли

Система «капающих» петель используется на крышах, где нагревательный кабель зафиксирован на гранях крыши и где не установлено желобов. Основная идея создания системы «капающих» петель состоит в том, чтобы позволить воде свободно капать с нагревательного кабеля. Никакого специального крепления для нагревательного кабеля не требуется. Убедитесь, что нагревательный кабель свисает на 5-8 см ниже грани крыши. Используйте те же крепления, которые подходят данному типу крыши.

Управление системой «антилед» Ceilhit

Для управления системой «антилед» Ceilhit можно применить несколько вариантов:

  • автоматический контроллер влажности и температуры;
  • терморегулятор окружающей среды (датчик воздуха);
  • ручное управление.

Все методы требуют наличия контактора (если длина нагревательного кабеля достаточно велика). Обычно нагрузочная способность терморегулятора ограничена. Поэтому необходимо строго соизмерять нагрузку с максимальными возможностями терморегулятора (оставляя запас на возможные изменения напряжения питающей сети). Каждый из предлагаемых методов выбирается, исходя из компромисса между:

  1. стоимостью системы управления;
  2. мощностью потребления электроэнергии;
  3. эффективностью удаления наледи.

Если система не получает электроэнергию, когда это необходимо, идет формирование наледи. Если система потребляет электроэнергию, когда лед уже удален, идет ненужный перерасход энергии. Выберите метод управления системой, который лучше всего отвечает эксплуатационным показателям, предъявляемым к конкретному проекту.

Автоматический контроллер влажности и температуры

Для управления системой «антилед» Ceilhit рекомендуется к использованию микропроцессорный терморегулятор «Eberle EM 524 87/К» с датчиками влажности температуры. Это мини-метеостанция, позволяющая экономить до 80% электроэнергии по сравнению с другим терморегулирующим оборудованием. Датчик влажности устанавливается в местах, наиболее вероятного образования наледи (в желобах, в водосточных воронках), т.е. в тех областях крыши, где необходимо отслеживать условия образования льда, наполнения снегом. Датчик температуры, как правило, крепится к желобу.

Терморегулятор окружающей среды

Для обогрева желобов и водостоков также можно применять терморегулятор «Eberle DTR 3102». Диапазон критических температур устанавливается двумя контроллерами, обеспечивающими включение системы обогрева только в случаях возможного промерзания желобов и водостоков. Диапазон регулируемой температуры от -15 до +15°С. Также можно использовать терморегуляторы «Eberle» серий ITR 3, UTR 2, ITU.

Ручное управление

Эффективность работы системы «антилед» Ceilhit и расход электроэнергии при таком способе управления целиком и полностью будут зависеть от действий человека, отслеживающего изменения ситуации в местах возможного образования наледи и накапливания снега.

Выбор компонентов

Система «антилед» Ceilhit состоит из нескольких компонентов и дополнительных аксессуаров, необходимых для установки и подключения нагревательного кабеля. Компоненты: соединительные муфты, тройники, конечные муфты. Аксессуары: клипсы, скобы, крепежные полоски, нейтральный клей. Все компоненты и аксессуары образуют безопасную и надежную систему, которую легко устанавливать и обслуживать.

Электрический расчет

Определение количества цепей в системе

Для определения количества цепей вам необходимо знать:

  • общую длину нагревательного кабеля;
  • количество мест возможного подключения;
  • напряжение и его фазность.

Общая длина нагревательного кабеля - количество кабеля, необходимого для обогрева всей системы. В это количество включается кабель, проложенный на крыше, в желобах, в водостоках, а также дополнительное количество нагревательного кабеля, необходимого для установки компонентов.

Выходная тепловая мощность нагревательного кабеля не зависит от длины цепи. Максимальная длина одной цепи нагревательной системы не должна превышать 120 м. Выбор температуры подключения основывайте на минимальной температуре, при которой возможно подключение системы к электропитанию. При подключении системы к электрической сети при температуре более низкой, чем минимальная температура подключения появляется риск размыкания сети. Минимальное количество цепей равно общей длине нагревательного кабеля, разделенной на максимальную длину цепи.

Внимание! Специфическая схема монтажа нагревательного кабеля может потребовать большее количество устройства защитного отключения. Выберите предельно допустимый ток для устройства защитного отключения (УЗО). Обязательно используйте УЗО с уставкой 30 мА (табл. 37). Требования производителей, а также надзорных органов, предусматривают использование УЗО для каждой цепи нагревательного кабеля.

Таблица 37

Нагревательный кабель Температура подключения, °С УЗО Максимальный ток, А/м
15 А 20 А 30 А 40 А
GM-2XT 0 61 81 122 - 0,060
-7 58 76 113 112 0,063
EB-T-18 -14 47 62 93 112 0,077

Максимальная длина цепи в метрах

Количество цепей может быть определено конструктивной особенностью крыши здания. Максимальная сила тока в цепи = (Длина кабеля в цепи х 39)/Напряжение электрической сети.

Несколько электронагревательных цепей могут быть подключены через один контактор и управляться одним терморегулятором.

Установка нагревательного кабеля

Перед установкой нагревательного кабеля:

  • протестируйте сопротивление нагревательного кабеля для того, чтобы убедиться, что кабель не был поврежден во время доставки (см. методы тестирования);
  • визуально проверьте компоненты на повреждения;
  • убедитесь, что в комплект системы входят все компоненты;
  • убедитесь, что в системе используется устройство защитного отключения с уставкой 30 мА;
  • защитите концы нагревательного кабеля от влаги и механических повреждений, если они оставлены обнаженными до подсоединения;
  • убедитесь, что рабочее напряжение соответствует техническим требованиям кабельной системы;
  • сравните размеры полученного нагревательного кабеля с размерами, указанными в схеме, для того чтобы уменьшить потери кабеля при сращивании;
  • убедитесь, что требуемый нагревательный кабель не превышает максимальную длину.

Внимание! Нагревательный кабель может быть укорочен без влияния на характеристику выходной тепловой мощности на метр.

Во время установки нагревательного кабеля:

  • не прокладывайте нагревательный кабель по острым краям;
  • не натягивайте нагревательный кабель с силой;
  • не перекручивайте и не сдавливайте нагревательный кабель;
  • не ходите по нагревательному кабелю;
  • не накрывайте нагревательный кабель грубыми материалами.

Повреждения нагревательного кабеля

Если вы обнаружили повреждения на кабеле, то поврежденный отрезок кабеля должен быть заменен. Новый отрезок кабеля может быть подсоединен с помощью соединительных элементов производителя. Не предпринимайте попыток починить поврежденный отрезок кабеля. Если вы не можете найти повреждения на конкретном участке кабеля, то весь кабель должен быть заменен.

Внимание! Поврежденный кабель или компоненты могут вызвать удар электрическим током, искрение или пожар. Не пытайтесь подключать поврежденный кабель или поврежденные компоненты. Немедленно замените поврежденный нагревательный кабель или компоненты.

Обращение с нагревательным кабелем

Начните с установки компонентов и дополнительных аксессуаров в местах, указанных на рисунках и схемах. После того, как установлены все скобы и клей уже застыл (если его применение необходимо), можно приступать к установке нагревательного кабеля. Начните с установки конечной муфты, далее продолжайте работу по всей длине кабеля. Убедитесь, что кабель не препятствует прохождению воды по крыше. Убедитесь, что на всех элементах системы установлены водоотводы. Не превышайте максимально допустимую длину цепи. Максимальная длина одной цепи нагревательной системы не должна превышать 120 м. Убедитесь, что нагревательный кабель ответвлен и защищен в конце водосточной трубы таким образом, что он не подвержен механическому повреждению. Протестируйте нагревательный кабель на сопротивление изоляции и непрерывность цепи (см. методы тестирования).

Установка компонентов

Контакты могут быть подсоединены только после установки и тестирования компонентов и нагревательного кабеля. Используйте только соответствующие компоненты производителя. Не используйте компоненты, не рекомендованные к применению производителями. Визуально проверьте систему на механические повреждения, а также протестируйте сопротивление системы перед ее включением.

Терморегуляторы и электропроводка

Перед подключением системы к электрической сети установите терморегуляторы и электропроводку. В процессе установки терморегуляторов и электропроводки:

  • используйте УЗО с уставкой 30 мА для каждой цепи;
  • подключите систему к электрическому питанию с соответствующим напряжением;
  • подсоедините водоотводы таким образом, чтобы вода не скапливалась в соединительных коробках;
  • убедитесь, что коммутируемая мощность используемого терморегулятора соответствует мощности нагрузки. Если система управляется контроллером напрямую, то убедитесь, что мощность системы не превышает предельно допустимой мощности контроллера.

Методы тестирования

Тестирование сопротивления изоляции

Тест на измерение сопротивления изоляции служит для обеспечения надежности и безопасности системы. Он позволяет определить неисправности системы. Этот тест должен быть произведен как один из шагов установки системы.

Внимание! Перед тестированием отключите питание от всех цепей.

Используя мегомметр, протестируйте сопротивление изоляции при напряжении 500, 1000 и 2500 В. Некоторые дефекты не могут быть обнаружены, если тестирование производится при напряжении 500 или 1000 В. Сначала измерьте сопротивление между токопроводящими жилами и металлической оплеткой. Если нагревательный кабель установлен на металлических желобах, водостоках или металлической крыше, измерьте сопротивление изоляции между металлической оплеткой и металлической поверхностью.

Порядок тестирования:

  • отключите нагревательный кабель, терморегуляторы и контакторы от питания;
  • установите напряжение на 0 В;
  • подсоедините отрицательный электрод к металлической оплетке нагревательного кабеля;
  • подсоедините положительный электрод к обеим токопроводящим жилам нагревательного кабеля;
  • включите мегомметр и установите напряжение на 500 В на одну минуту. Измерьте сопротивление;
  • повторите предыдущий шаг для напряжения 1000 и 2500 В;
  • выключите мегомметр;
  • если мегомметр не саморазряжающийся, разрядите его на земляную шину;
  • если нагревательный кабель установлен на металлической крыше, водостоке или желобе, подсоедините отрицательный электрод к металлической оплетке и положительный электрод - к металлической крыше, водостоку или желобу;
  • подключите терморегулятор или контактор. Подключите систему к электрическому питанию.

Параметры сопротивления изоляции:

  • чистая, сухая, правильно установленная цепь должна иметь сопротивление в тысячи МОм независимо от длины нагревательного кабеля и напряжения (0-2500 В);
  • все показатели трех измерений сопротивления изоляции должны быть больше 1000 МОм;
  • полученные показатели сопротивления изоляции при трех измерениях для каждой цепи не должны отличаться более чем на 25%;
  • показатели сопротивления изоляции должны быть стабильными при одинаковом напряжении.

Если ни одно из перечисленных утверждений не соблюдено, посмотрите описание неисправностей (ниже).

Тест непрерывности цепи

Тест непрерывности цепи используется для проверки неисправности нагревательного кабеля, а также для проверки правильности подсоединения. Этот тест может быть произведен как часть процедуры обнаружения дефектов.

Внимание! Некоторые из компонентов нагревательного кабеля, такие как: конечная муфта, стык, тройники, в которых используются термоусадочные материалы, должны быть заменены после проведения теста.

Внимание! Во избежание пожара и удара током перед тестированием отключите систему от электропитания.

  1. Отключите от электропитания нагревательный кабель, терморегулятор и контактор.
  2. На конце скрутите 2 токопроводящие жилы, но не соединяйте их между собой.
  3. Снимите показание сопротивления между токопроводящими жилами с разных сторон кабеля. Сопротивление должно быть 3 Ом или менее. Высокий показатель сопротивления (100 Ом и более) в общих случаях означает повреждение токопроводящих жил или отсоединение компонентов.
  4. При трехфазной системе каждая фаза должна быть протестирована отдельно.
  5. Раскрутите токопроводящие жилы и установите новые компоненты в цепи перед подключением к электропитанию.
  6. Подключите контактор или терморегулятор.
  7. Подключите систему к электропитанию.

Работа и обслуживание системы «антилед» Ceilhit

Подключение и работа

После установки и тестирования системы ее можно подключать к электрической цепи. Система с ручным управлением должна включаться каждый раз при выпадении снега и выключаться, когда крыша уже очищена от наледи или снега. Если система управляется терморегулятором, то она будет включаться и выключаться автоматически. Перед подключением системы к электропитанию:

  • визуально проверьте цепь на механические повреждения;
  • проведите окончательное тестирование сопротивления цепи;
  • проинструктируйте владельца/пользователя о работе и обслуживании системы.

Признаки нормально работающей системы:

  • индикация терморегулятора показывает, что система подключена к питанию;
  • в месте, где проложен нагревательный кабель, снег начинает таять;
  • тающий снег может быть также виден на водостоках и в желобах;
  • при прикосновении к нагревательному кабелю чувствуется тепло.

Периодическое обслуживание системы:

  • визуально проверяйте нагревательный кабель на механические повреждения по меньшей мере раз в год, перед включением системы на зимнее время;
  • проверьте УЗО в соответствии с рекомендациями производителя;
  • перед включением системы на зимнее время очистите желоба и водостоки от листьев и прочего мусора;
  • протестируйте цепь на сопротивление изоляции перед каждой зимой;
  • перед началом отопительного сезона убедитесь, что контролирующая аппаратура (терморегулятор) находится в рабочем состоянии.

Ремонт крыши и желобов

Если крыша, водостоки или желоба, а также другие области, примыкающие к нагревательному кабелю, требуют ремонта, вам следует:

  • отключить нагревательный кабель от электропитания;
  • защитить нагревательный кабель от повреждений на время проведения ремонтных работ;
  • проверить нагревательный кабель на повреждения после ремонта крыши или водостоков. Визуально проверьте нагревательный кабель и компоненты на повреждения, а также проведите тестирование кабеля на сопротивление изоляции;
  • подключите нагревательный кабель к электросети.

Таблица 38. Возможные неисправности и методы их устранения

Признак/Возможные причины Методы устранения неисправности
1. Размыкание цепи
Длина цепи слишком большая. Температура при подключении системы ниже расчетной температуры. Предельно допустимый ток УЗО ниже расчетного Укоротите цепь нагревательного кабеля, смонтируйте несколько цепей. Подберите соответствующий предельный ток УЗО
Неисправно устройство защитного отключения Замените УЗО
Механическое повреждение кабеля Протестируйте сопротивление изоляции нагревательного кабеля в соответствии с методами тестирования. Найдите место неисправности и отремонтируйте неисправные соединения и стыки. Найдите место неисправности нагревательного кабеля и замените неисправный кабель
Закороченный соединения и стыки Чтобы обнаружить закорочение, необходимо предпринять следующие действия:
1. Визуально проверьте соединения, стыки и изоляцию концов кабеля на правильность установки.
2. Визуально проверьте нагревательный кабель на механическое повреждение в особенности в местах, где проводились ремонтные работы.
3. Визуально проверьте нагревательный кабель на неисправности при его переходе из крыши в желоба, вокруг карнизов, при входе в водостоке. Для систем по удалению снега и льда с крыш, из желобов и водостоков.
4. Если на данном шаге вы не обнаружили место расположения неисправности, вам необходимо будет обследовать изолированные области кабеля. (Например, разрежьте цепь пополам и с помощью мегомметра протестируйте две части цепи для обнаружения неисправности). Затем замените неисправную область кабеля.
Токопроводящие жилы соприкасаются друг с другом Отрежьте конечную муфту. Установите новую конечную муфту
Избыточная влажность в соединительных коробках Высушите соединительные коробки. Измерьте сопротивление изоляции
Порез или обрыв нагревательного кабеля; присутствие влаги в электропроводке Найдите и замените неисправную часть нагревательного кабеля. Найдите и замените неисправную электропроводку
Использование УЗО с уставкой 5 мА вместо УЗО с уставкой 30 мА Замените УЗО с уставкой 5 мА на УЗО с уставкой 30 мА
2. Нулевая или низкая выходная мощность
Низкое или нулевое входное напряжение электрической цепи в сети Проверьте напряжение и исправьте его
Длина цепи короче расчетной длины, так как стыки и тройники не подсоединены или разорван нагревательный кабель Проверьте длину установленного нагревательного кабеля. Проверьте все тройники и стыки. На концевых муфтах проведите тест на непрерывность цепи (см. методы тестирования)
Неправильное подсоединение вызывает высокое сопротивление соединений Проверьте и установите правильное подключение соединения стыков и тройников
Неправильно подключен терморегулятор Проверьте терморегулятор и подключите его правильно в соответствии с его электрической схемой
3. Нагревательный кабель не прошел тест на сопротивление изоляции
Соединения и стыки могут быть закорочены. Механическое повреждение нагревательного кабеля Для проверки повреждения нагревательного кабеля или закорочения его проведите тест на сопротивление изоляции (см. методы тестирования). Найдите и отремонтируйте неправильные соединения и стыки. Найдите и замените поврежденные отрезки нагревательного кабеля. Для обнаружения закорочения:
1. Визуально проверьте соединения, стыки и конечные муфты на правильную установку.
2. Визуально проверьте нагревательный кабель на повреждения, в особенности в тех местах, где проводились ремонтные работы.
3. Визуально проверьте нагревательный кабель на повреждение при его переходе из крыши в желоба, вокруг карнизов, при входе в водосток.
Если на данном шаге вы не обнаружили место расположения неисправности, вам необходимо будет обследовать изолированные области кабеля для обнаружения неисправности. (Например, разрежьте цепь пополам и с помощью мегомметра протестируйте две части цепи для обнаружения неисправности). Затем замените неисправную область нагревательного кабеля
Избыточная влажность в соединительных коробках Высушите и заново закрепите соединения. Измерьте сопротивление, обеспечьте защиту соединительных коробок от проникновения в них влаги
Порез или обрыв кабеля. Присутствие влаги в электропроводке Найдите и замените неисправную электропроводку
4. Снег не тает вокруг нагревательного кабеля
Разомкнулась цепь. Терморегулятор не включен или находится в нерабочем состоянии. Температура окружающей среды слишком низкая Смотрите признак "размыкание цепи". Проверьте терморегулятор
5. Водостоки заблокированы льдом
Разомкнулась цепь. Терморегулятор не включен или находится в нерабочем состоянии. Температура окружающей среды слишком низкая Смотрите признак "размыкание цепи". Проверьте терморегулятор
6. Цепь не выходит на номинаьный режим (39 Вт/м при 0°С в снеге или во льду; 16 Вт/м при 0°С в воздухе)
Разомкнулась цепь. Терморегулятор не включен или находится в нерабочем состоянии. Звенья системы не подсоединены Повторите тест на непрерывность цепи

К ОГЛАВЛЕНИЮ


---

Ссылки на другие страницы сайта по теме «строительство, обустройство дома»:




© 2000 - 2007 Oleg V. Mukhin.Ru™


Проект J-258-1P
