Двери

Наверх

Дворовая засыпная лестница

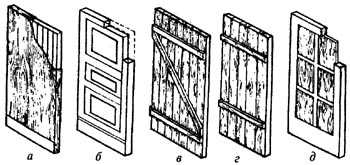

Виды внутренних дверей представлены на рис. 159 (Виды внутренних дверей: а - щитовая; б - филенчатая; в, г - плотничные на планках и шпонах; д - столярная остекленная дверь).

рис. 159 (Виды внутренних дверей: а - щитовая; б - филенчатая; в, г - плотничные на планках и шпонах; д - столярная остекленная дверь)

Внутренние двери - гладкие двери со сплошным полотном или с остеклением 1/3 - 2/3 площади полотна. Внутренняя часть представляет собой деревянную решетку, изготовленную из древесины ели, сосны, пихты или другого материала. В любом случае следует позаботиться о том, чтобы древесина была достаточно сухой и чтобы планки решетки были одинаковой толщины. С обеих сторон решетки приклеивают фанеру толщиной 5 мм или другой листовой материал. В настоящее время для этой цели чаще применяют древесно-волокнистые плиты. Для изготовления планок решетки можно использовать старые доски здоровой древесины толщиной 24-40 мм. Из досок лучковой пилой вырезают планки шириной 6 см. В местах врезки замков применяют более широкие планки 9-10 см. Планки решетки можно соединить в шип с врезкой внахлестку. Для соединения можно использовать также шпонки. Материал, из которого изготовлена решетка, с обеих сторон промазывают клеем, а шпонки, посаженные на клей, выполняют функцию соединительных деталей и обеспечивают жесткость соединения решетки с конструкцией дверей. Планки из менее качественной древесины (с сучками) применяют для изготовления внутренней части решетки. Если расположить такие планки по краям решетки, изготовление полушипа, врезка петель и вырезание отверстий для замка будут затруднены.

Приклеивая с обеих сторон решетки фанеру, не следует промазывать клеем всю поверхность отдельных планок; необходимо оставить полосу шириной 1 см. Делается это для того, чтобы после высыхания клея контуры внутренней конструкции не вырисовывались на поверхности фанеры. Для приклеивания пользуются клеем холодного отверждения высокой прочности и влагоустойчивости. Филенчатые двери (рис. 160, Виды внутренних дверей: а - наплавная; б - плоская; в - с фигареями; г - с окладными калевками) - традиционный тип дверей - могут быть со сплошным или расчлененным полотном, с одной или несколькими филенками, с дощатыми (шпунтованными) филенками. Их изготовляют из древесины ели, сосны или лиственницы.

рис. 160, Виды внутренних дверей: а - наплавная; б - плоская; в - с фигареями; г - с окладными калевками

Двери, изготовленные из древесины лиственницы, чаще всего не окрашивают, но покрывают прозрачным лаком. Их применяют необработанными (в естественном виде) при условии, что материал лишен каких-либо естественных дефектов, которые портили бы внешний вид дверей. Следует помнить, что древесина должна быть хорошо высушенной. Это позволит избежать образования трещин на дверных полотнах при высыхании древесины в процессе эксплуатации. Поверхность усыхающей древесины коробится, приводя в негодность лакокрасочные покрытия. При высыхании усадка древесины в длину составляет 0,1%, в поперечном направлении - 5, по периметру - 10%.

Планки решетки вырезают из досок толщиной 45-50 мм с обеих сторон, не затрагивая ядра. Оно для этих целей непригодно. Ширина планки решетки должна быть такой, чтобы можно было врезать замок. Нижняя планка шире на 24-30 см.

Дверь на шпонках (рис. 161, Соединение на шпонках: а - на 2/3 ширины; б - на всю ширину; в - крепление шипа шпонками) прочна, проста в изготовлении и малотеплопроводна.

рис. 161, Соединение на шпонках: а - на 2/3 ширины; б - на всю ширину; в - крепление шипа шпонками

Собирают из строганых досок толщиной 40 или 50 мм, по кромкам которых выбирают четверти или шпунты. Подготовленные доски укладывают в ряд, выравнивают, плотно сжимают, наносят риски для выборки пазов под шпонки. Пазы выбирают на конус глубиной, равной 1/2 - 1/4 толщины досок. У основания пазы должны иметь ширину 60 мм, вверху - 35 мм. Технология выборки паза следующая. Под углом 45° пилой-наградкой по рискам делают сначала один, затем второй пропил на глубину 1/2 -1/4 толщины доски. Чтобы угол пропила на всех досках был одинаков, применяют выстроганный под углом 45° брусок, который крепят около паза. Древесину между пропилами выбирают стамеской, причем так, чтобы дно паза было ровным. Шпонки могут быть обычными и с наплавом, форма их - трапециевидная. Делают шпонки из брусков, равных толщине досок двери и длиннее ее ширины на 100-150 мм. Шпонки с наплавом должны иметь по двум сторонам губки. При толстых шпонках дверь коробится меньше, поэтому тонкие шпонки применять не следует. Собрав доски на шпонках, отмечают выступающие места, выбивают шпонки и подгоняют доски. Затем шпонки вновь вбивают, но теперь уже до предела, и срезают концы на конус. Дверь обрезают по угольнику, перевертывают, строгают лицевую сторону, проверяя линейкой. Шпонки можно вбивать в пазы насухо, но можно ставить и на казеиновом или другом водостойком клее.

Остекленная дверь конструктивно изготавливается так же, как и филенчатая. Только вместо филенок вставляется стекло, что потребует большей точности при вырезке пазов и аккуратности и осторожности при сборке двери.

Щитовая дверь (дверь из брусков) (рис. 162, Изготовление щитовой двери: а - с горизонтальными брусками жесткости; б - с вертикальными брусками жесткости; 1 - бруски рамы; 2 - бруски жесткости; 3 - нагели; 4 - облицовка) может быть как сплошной, так и решетчатой.

рис. 162, Изготовление щитовой двери: а - с горизонтальными брусками жесткости; б - с вертикальными брусками жесткости; 1 - бруски рамы; 2 - бруски жесткости; 3 - нагели; 4 - облицовка

Бруски склеивают друг с другом отфугованными сторонами, выравнивают лицевые стороны и оклеивают их фанерой или древесно-волокнистыми листами. Дверь становится прочнее, если бруски дополнительно скрепляют нагелями. Отверстия под нагели лучше высверливать, чем долбить; диаметр отверстий - 10-15 мм.

Дверные коробки собирают из цельных брусьев, соединенных между собой прямыми или косыми шипами. Иногда коробки собирают из составных брусьев (на толстую доску наклеивают тонкую и узкую). Выровняв бруски коробки, вставляют в дверной проем и закрепляют. В деревянных домах дверная коробка крепится к стене гвоздями или шурупами; в кирпичных, бетонных - стальными штырями. Стыки между дверной коробкой, и стеной заделывают наличниками из дерева или пластмассы. Соединения дверной коробки даны на рис. 163 (Деревянная коробка в проеме стены: 1 - верхний брусок коробки; 2 - боковой брусок коробки; 3 - места установки петель; 4 - нижний брусок коробки; 5 - наличник; 6 - тумбочка; 7 - зазор между коробкой и стеной), рис. 164 (Отдельные части дверной коробки: 1 - перемычка; 2 - откосы; 3 - трехгранные анкерные планки; 4 - верхняя часть; 5 - лежневая связь), рис. 165 (Отдельные части дверной коробки: а - в "шип" и "лапу" без заглубления откосов; б - с заглублением откосов в перемычку и лежневую связь; в - двусторонним "ласточкиным хвостом"; г - односторонним "ласточкиным хвостом"; д - угловым шиповым соединением; 1 - откосы дверной коробки; 2 - шип; 3 - скоба; 4 - лежневая связь).

рис. 163 (Деревянная коробка в проеме стены: 1 - верхний брусок коробки; 2 - боковой брусок коробки; 3 - места установки петель; 4 - нижний брусок коробки; 5 - наличник; 6 - тумбочка; 7 - зазор между коробкой и стеной)

рис. 164 (Отдельные части дверной коробки: 1 - перемычка; 2 - откосы; 3 - трехгранные анкерные планки; 4 - верхняя часть; 5 - лежневая связь)

рис. 165 (Отдельные части дверной коробки: а - в "шип" и "лапу" без заглубления откосов; б - с заглублением откосов в перемычку и лежневую связь; в - двусторонним "ласточкиным хвостом"; г - односторонним "ласточкиным хвостом"; д - угловым шиповым соединением; 1 - откосы дверной коробки; 2 - шип; 3 - скоба; 4 - лежневая связь)
