Заделка балок перекрытия в стены

Наверх

Перекрытие из железобетона

Важность этого этапа строительства трудно переоценить. Надежность конструкции перекрытия - это, в конечном счете, гарантия жизни проживающих в доме. Поэтому в максимально наглядной форме будет освещен вариант заделки балок перекрытия в стену. Первое действие - концы балок отесываются под углом 60њ, антисептируются, просмаливаются, оборачиваются толем и укладываются так, чтобы они не доходили до задней стенки гнезда на 30-50 мм. После укладки балки ее боковые и верхнюю стороны заделывают раствором с щебенкой (рис. 88, "Заделка концов деревянных балок раствором с щебенкой", 1 - толь в один-два слоя; 2 - балка; 3 - пол; 4 - лага), торцы не смолят.

рис. 88, "Заделка концов деревянных балок раствором с щебенкой", 1 - толь в один-два слоя; 2 - балка; 3 - пол; 4 - лага

Если толщина каменных стен 21/2 кирпича (640 мм) или больше, концы балок можно не замазывать раствором. В этом случае их заделывают так. Поскольку балка своими концами опирается на стены только на 150 мм, то между ее торцом и задней стенкой гнезда глубиной 250 мм остается пространство в 100 мм. Этого вполне достаточно для воздушной прослойки и укладки теплоизоляционного материала. Низ гнезда выравнивают бетоном, покрывают битумом, кладут на него два слоя толя, верх и боковые стенки гнезда закрывают слоем толя, а заднюю - слоем просмоленного войлока, который прижимают антисептированной доской толщиной 25 мм. Конец балки укладывают так, чтобы между ним и антисептированной доской был зазор в 40 мм (рис. 89, "Заделка концов деревянных балок междуэтажных перекрытий в стену толщиной 21/2 кирпича", 1 - толь в один-два слоя; 2 - балка; 3 - пол; 4 - лага; 5 - конец балки; 6 - зазор 4 см; 7 - доска толщиной 2,5 см; 8 - толь; 9 - войлок в один слой).

рис. 89, "Заделка концов деревянных балок междуэтажных перекрытий в стену толщиной 21/2 кирпича", 1 - толь в один-два слоя; 2 - балка; 3 - пол; 4 - лага; 5 - конец балки; 6 - зазор 4 см; 7 - доска толщиной 2,5 см; 8 - толь; 9 - войлок в один слой

В стены толщиной в два кирпича (510 мм) концы балок заделывают так. Заднюю стенку гнезда закрывают двумя слоями просмоленного войлока, делают ящик из трех стенок, просмаливают его и вставляют в гнездо, прижав им просмоленный войлок (рис. 90, "Заделка концов деревянных балок междуэтажных перекрытий в стену толщиной в 2 кирпича", 1 - толь; 2 - лага; 3 - пол; 4 - доски толщиной 25 мм; 5 - войлок в два слоя).

рис. 90, "Заделка концов деревянных балок междуэтажных перекрытий в стену толщиной в 2 кирпича", 1 - толь; 2 - лага; 3 - пол; 4 - доски толщиной 25 мм; 5 - войлок в два слоя

При заделке концов балок чердачного перекрытия в стенах толщиной в 2 кирпича особое внимание уделяют защите гнезд. Прежде всего в них устанавливают ящик из трех стенок, которые просмаливают и обивают войлоком (рис. 91, "Заделка концов деревянных балок в чердачном перекрытии в стену толщиной в 2 кирпича", 1 - толь; 2 - засыпка; 3 - доска толщиной 25 мм; 4 - войлок в три слоя).

рис. 91, "Заделка концов деревянных балок в чердачном перекрытии в стену толщиной в 2 кирпича", 1 - толь; 2 - засыпка; 3 - доска толщиной 25 мм; 4 - войлок в три слоя

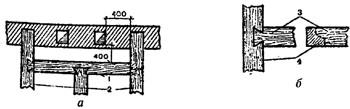

Балки около дымоходов необходимо располагать не ближе 400 мм от внутренней поверхности ближайшего дымохода. Бывает, что нельзя отдалить балку от дымохода. В этом случае балку врубают в ригель, который, в свою очередь, врубают в две балки, что немного ослабляет их. Чтобы уменьшить ослабление, такие балки лучше укладывать более толстыми концами в сторону дымохода (рис. 92, "Устройство ригеля около труб", а - общий вид стены и ригеля; б - способы крепления ригеля в балку; 1 - ригель; 2 - балки; 3 - ригели; 4 - балки).

рис. 92, "Устройство ригеля около труб", а - общий вид стены и ригеля; б - способы крепления ригеля в балку; 1 - ригель; 2 - балки; 3 - ригели; 4 - балки

В кирпичных, каменных и подобных им зданиях между крайними балками и стеной должен быть зазор не менее чем в 50 мм, который заделывают рейкой. Между рейкой и балкой желательно проложить полоску толя или рубероида. Для обеспечения жесткости балки через одну укрепляют. Для этого в кладке устанавливают стальной анкер. Его конец должен не доходить до наружной поверхности стены на 12 см (во избежание образования мостиков холода), другой конец должен выступать внутрь помещения на 20 см. Анкер прикрепляют к деревянной балке с помощью стальной накладки сечением 50х6 мм и гвоздей диаметром 5-6 мм. Иногда делают открытую заделку концов балки, однако это возможно в помещениях с нормальной влажностью (меньше 60%) при хорошей вентиляции перекрытия (при щелевых плинтусах) и достаточной теплоизоляционной способности задней стенки гнезда. При кирпичной стене толщина стенки гнезда должна быть не менее 46 см. При меньшей толщине необходимо делать утепление гнезда, обеспечивая при этом в средней полосе сопротивление теплопередаче.

При толщине стены в два кирпича (0,51 м) узел опирания деревянной балки на стену решают следующим способом. В стене делают гнездо глубиной 25 см (1 кирпич). У вертикальной стенки гнезда устраивают слой теплоизоляционного материала антисептированного или минерального войлока. На нижнюю поверхность гнезда укладывают два слоя толя, а затем в гнездо устанавливают деревянный короб из антисептированной (например, просмоленной) древесины, прижав им минеральный войлок. Балку перекрытия опирают на нижнюю поверхность короба на глубину 15 см таким образом, чтобы между его поверхностями и балкой образовалась воздушная прослойка. Одним из вариантов этого узла является установка деревянного короба, имеющего три вертикальных стороны и одну горизонтальную верхнюю поверхность, но без нижней горизонтальной. В этом случае антисептированный конец балки будет опираться в гнезде на два-три слоя рубероида. По бокам, сверху и с торца балки будут находиться деревянные доски.

При толщине стен в 21/2 кирпича и больше балку опирают в гнездо глубиной 25 см. В нижней части его покрывают битумом, по которому кладут два слоя толя или рубероида, верхние и боковые поверхности также покрывают толем. Затем около задней поверхности гнезда устраивают теплоизоляционный слой из минерального войлока, который прижимают к стенке деревянной доской толщиной 2,5 см. Балку перекрытия укладывают в гнезде так, чтобы между ней и стенками была воздушная прослойка толщиной около 4 см (рис. 93, "Заделка концов балки в стену толщиной 0,64 м и более", 1 - балка; 2 - пол; 3 - лага; 4 - обернутый двумя слоями толя или рубероида конец балки; 5 - доска толщиной 25 мм; 6 - толь; 7 - утеплитель (1 слой войлока); 8 - толь в один-два слоя).

рис. 93, "Заделка концов балки в стену толщиной 0,64 м и более", 1 - балка; 2 - пол; 3 - лага; 4 - обернутый двумя слоями толя или рубероида конец балки; 5 - доска толщиной 25 мм; 6 - толь; 7 - утеплитель (1 слой войлока); 8 - толь в один-два слоя

При строительстве одноэтажных домов широко используются перекрытия по сборным железобетонным балкам (рис. 94, "Перекрытия по сборным железобетонным балкам с накатом из сплошных плит (а) и с заполнением двухпустотными вкладышами (б)", 1 - гипсобетонная плита; 2 - легкобетонный вкладыш; 3 - засыпка (из шлака); 4 - звукоизоляционная прокладка; 5 - лага; 6 - дощатый пол; 7 - оргалит; 8 - толь; 9 - легкий бетон; 10 - чистый пол; 11 - затирка) и перекрытия по железобетонным плитам (рис. 95, "Перекрытия по железобетонным плитам", а - виды несущих плит; б - конструкции перекрытия; 1 - сплошная плита; 2 - круглопустотная плита; 3 - ребристая плита; 4 - плита типа ТТ; 5 - изоляция от ударного шума (минераловатные плиты на синтетическом связующем, мягкие древесно-волокнистые плиты); 6 - пол по стяжке; 7 - гипсобетонные плиты по лагам для звукоизоляции; 8 - пол).

рис. 94, "Перекрытия по сборным железобетонным балкам с накатом из сплошных плит (а) и с заполнением двухпустотными вкладышами (б)", 1 - гипсобетонная плита; 2 - легкобетонный вкладыш; 3 - засыпка (из шлака); 4 - звукоизоляционная прокладка; 5 - лага; 6 - дощатый пол; 7 - оргалит; 8 - толь; 9 - легкий бетон; 10 - чистый пол; 11 - затирка

рис. 95, "Перекрытия по железобетонным плитам", а - виды несущих плит; б - конструкции перекрытия; 1 - сплошная плита; 2 - круглопустотная плита; 3 - ребристая плита; 4 - плита типа ТТ; 5 - изоляция от ударного шума (минераловатные плиты на синтетическом связующем, мягкие древесно-волокнистые плиты); 6 - пол по стяжке; 7 - гипсобетонные плиты по лагам для звукоизоляции; 8 - по



В табл. 23 даны допустимые сечения балок перекрытий в зависимости от пролета.

Таблица 23. Допустимые сечения балок междуэтажных и чердачных перекрытий в зависимости от пролета при нагрузке 400 кг на 1 м2.

Ширина пролета, мРасстояние между балками, мДиаметр бревен, смСечение брусков (высота на ширину), см
211312x8
0,61110x7
2,511514x10
0,61312x8
311716x11
0,61414x9
3,511918x12
0,61615x10
412120x12
0,61716x12
4,512222x14
0,61918x12
512422x16
0,62018x14
5,512524x16
0,62120x14
612725x18
0,62322x14
6,512925x20
0,62523x15
713127x20
0,62726x15
7,513330x27
0,62928x16
