Молниезащита зданий и сооружений

Защита зданий и сооружений от молнии состоит из молниеприемника, токоотвода и заземлителя. Первый из них должен выдерживать электродинамические и тепловые удары. Для изготовления молниеприемника можно использовать металлические трубы, металлические карнизы и кровлю и пр. (рис. 84).

Устройство элементов молниезащиты

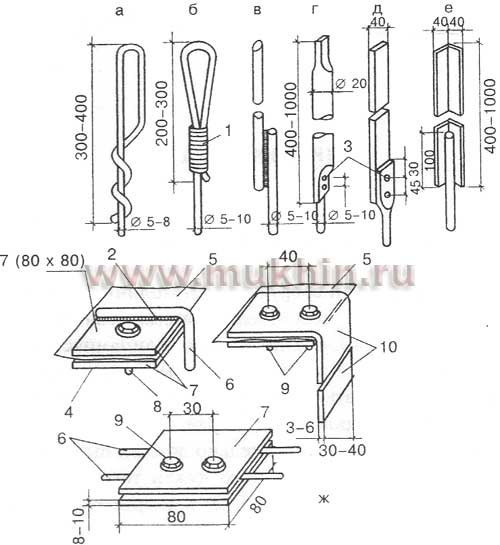

Рис. 84. Устройство элементов молниезащиты:
а, б — молниеприемники из стальной проволоки; в — молниеприемники из круглой стали; г — молниеприемники из водогазопроводных труб; д — молниеприемники из полосовой стали; е — молниеприемники из угловой стали; ж — способы присоединения токоотводов к металлической кровле и соединения между собой; (1 — бандаж из оцинкованной проволоки диаметром 1,5-2,5 мм; 2 — сварка; 3 — болт или заклепка; 4 — свинцовая прокладка; 5 — кровля; 6 — проволока (катанка) диаметром 5—10 мм; 7 — стальная пластинка; 8 — болт М16; 9 — болт М8-М10; 10 — полосовая сталь); з — устройство вертикального заземлителя (электродного); и — то же, горизонтального типа (11 — пешеходная дорожка (проход); 12 — поперечная шина; 13 — токоотвод; 14 — вертикальный стержень (электрод); 15 — водосточная труба; 16 — влагопоглощающая прокладка; 17 — горизонтальный заземлитель; УГВ — уровень грунтовых вод)

Молниеприемник обязательно должен быть соединен с заземлителем. Для этого нужен токоотвод. Его нельзя располагать ближе 15 см к сгораемым конструкциям. Как правило, токоотводы изготавливают из круглой оцинкованной стальной проволоки, угловой или полосовой стали, а также металлических труб. Токоотводы и молниеприемники между собой соединяют при помощи сварки, болтов или заклепок. После этого их обязательно изолируют.

Заземлители предназначены для передачи электрического разряда молнии в землю. Вертикальные заземлители применяют при сухой почве, в местах с низким уровнем грунтовых вод. Такого рода заземлители изготавливают в виде металлических стержней длиной 2—3 м. Их вбивают в землю на расстоянии не более 3 м друг от друга. Под землей они соединены друг с другом при помощи металлической перемычки, к середине которой приварен токоотвод.

Горизонтальные заземлители представляют собой стальную арматурную проволоку диаметром 15—20 мм или полосовую сталь площадью сечения около 160 мм2, уложенные в почву на глубину не менее 80 см. Горизонтальные заземлители применяются в том случае, если почвы влажные, а уровень грунтовых вод высокий. И вертикальные, и горизонтальные заземлители должны прокладываться не ближе 5 м от крыльца и пешеходных дорожек. Если жилой дом имеет металлическую кровлю, то молниезащиту можно выполнить следующим образом. К скатам крыши крепят токоотвод, который соединяют с заземлителем (в качестве такового может выступить водопроводная труба). На рис. 85 наглядно показано, как можно выполнить тросовую систему молниезащиты на строении с металлической кровлей.

Тросовая система молниезащиты
Рис. 85. Тросовая система молниезащиты:
а — общий вид; б — крепление «вилки» на трубе; в — правильное расположение тросового молниеприемника (1 — стержневой молниеприемник; 2 — тросовый молниеприемник; 3 — стойки; 4 — отмостка; 5 — заземлитель; 6 — зона увлажнения; 7 — пешеходная дорожка; 8 — токоотвод)

В том случае, когда на небольшом расстоянии от построек расположено высокое дерево или деревья, то есть возможность смонтировать молниезащиту для всех построек, находящихся во дворе. Как и все устройства, молниезащита также требует регулярного осмотра, ухода и при необходимости ремонта. Когда из строя выходит электрод вертикального заземлителя, необязательно его выкапывать. Достаточно рядом с негодным электродом поставить новый и подсоединить его к общему токоотводу.
