Переменный ток

Как мы уже знаем, электрический ток бывает постоянным и переменным. Но широко применяется только переменный ток. Это обусловлено тем, что напряжение и силу переменного тока можно преобразовывать практически без потерь энергии. Переменный ток получают при помощи генераторов переменного тока с использованием явлений электромагнитной индукции. На рис. 8 изображена примитивная установка для выработки переменного тока.

Простейшая установка для выработки переменного электрического тока
Рис. 8. Простейшая установка для выработки переменного электрического тока

Принцип действия установки прост. Проволочная рамка вращается в однородном магнитном поле с постоянной скоростью. Своими концами рамка закреплена на кольцах, вращающихся вместе с ней. К кольцам плотно прилегают пружины, выполняющие роль контактов. Через поверхность рамки непрерывно будет протекать изменяющийся магнитный поток, но поток, создаваемый электромагнитом, останется постоянным. В связи с этим в рамке возникнет ЭДС индукции. Для того чтобы определить, изменяется ли магнитный поток, проходящий по поверхности рамки, нужно всего лишь сравнить положение рамки в определенные периоды времени. Для этого нужно внимательно посмотреть на рис. 9.

Изменения положения рамки в разные периоды времени
Рис. 9. Изменения положения рамки в разные периоды времени

Точкой отсчета будет положение рамки, показанное на рис. 9, а. В этот момент плоскость рамки перпендикулярна к магнитным линиям, и магнитный поток будет иметь максимальное значение. Параллельно магнитным линиям рамка встанет через четверть периода. Магнитный поток при этом станет равным нулю, потому что ни одна магнитная линия не проходит через поверхность рамки. Чтобы определить ЭДС индукции, нужно знать не величину потока, а скорость его изменения. В точке отсчета ЭДС индукции равна нулю, а в третьем (рис. 9, в) — максимальному значению. Исходя из положений рамки, можно увидеть, что ЭДС индукции меняет и значение, и знак. Таким образом, она является переменной (см. график на рис. 9).

Если рамка имеет только активное сопротивление, то ток, который возникает в контуре под действием ЭДС индукции, с течением времени будет меняться, как и сама ЭДС. Такой ток называется переменным синусоидальным током. Периодом переменного тока называется отрезок времени, в течение которого ток выполняет одно полное колебание (эту единицу обозначают буквой Т). Число полных колебаний за 1 с называется частотой тока и обозначается буквой f. Частота измеряется в герцах (Гц). В промышленности и быту большинства стран используют переменный ток с частотой 50 Гц.

Действующие значения силы тока и напряжения

Как известно, переменная ЭДС индукции вызывает в цепи переменный ток. При наибольшем значении ЭДС сила тока будет иметь максимальное значение и наоборот. Это явление называется совпадением по фазе. Несмотря на то что значения силы тока могут колебаться от нуля и до определенного максимального значения, имеются приборы, с помощью которых можно замерить силу переменного тока.

Характеристикой переменного тока могут быть действия, которые не зависят от направления тока и могут быть такими же, как и при постоянном токе. К таким действиям можно отнести тепловое. К примеру, переменный ток протекает через проводник с заданным сопротивлением. Через определенный промежуток времени в этом проводнике выделится какое-то количество тепла. Можно подобрать такое значение силы постоянного тока, чтобы на этом же проводнике за то же время выделялось этим током такое же количество тепла, что и при переменном токе. Такое значение постоянного тока называется действующим значением силы переменного тока.

Амперметры и вольтметры магнитоэлектрической системы не позволяют производить замеры в цепях переменного тока. Это происходит потому, что при каждом изменении тока в катушке меняется направление вращающего момента, которое воздействует на стрелку прибора. Из-за того что катушка и стрелка обладают большой инерцией, прибор не реагирует на переменный ток. Для этих целей применяются приборы, не зависящие от направления тока. Например, это могут быть приборы, основанные на тепловом действии тока. В таких приборах стрелка поворачивается за счет удлинения нити, нагреваемой током.

Можно также применять приборы с электромагнитной системой действия. Подвижной частью в данных приспособлениях является железный диск небольшого диаметра. Он перемагничивается и втягивается внутрь катушки, через которую пропущен переменный ток. Такие приборы измеряют действующие значения силы тока и напряжения.

Катушка индуктивности и конденсатор в цели переменного тока

Особенностями переменного тока являются изменение силы и направления тока. Эти явления отличают его от постоянного тока. К примеру, при помощи переменного тока нельзя зарядить аккумулятор. Также нельзя применять его для других технических целей.

Сила переменного тока состоит в прямой зависимости не только от напряжения и сопротивления, но и индуктивности проводников, подключенных к цепи. Как правило, индуктивность существенно уменьшает силу переменного тока. В связи с тем что сопротивление цепи равно отношению напряжения к силе тока, то подключение к цепи катушки индуктивности увеличит общее сопротивление. Это произойдет вследствие наличия ЭДС самоиндукции, которая не дает току увеличиваться. Если напряжение изменяется, то сила тока просто не успевает достигнуть тех максимальных значений, которые она приобрела бы, не будь самоиндукции. Из этого вытекает, что наибольшее значение силы переменного тока ограничивается индуктивностью, т. е. чем больше будет индуктивность и частота напряжения, тем меньше будет значение силы тока.

Если в цепь постоянного тока включить батарею конденсаторов, то тока в цепи не будет, потому что пластины конденсатора отделяются друг от друга изоляционными прокладками. При наличии в цепи конденсатора постоянный ток существовать не может.

Если точно такую же батарею подсоединить к цепи переменного тока, то в ней возникнет ток. Объясняется это следующим образом. Под действием изменяющегося напряжения происходит зарядка и разрядка конденсаторов. То есть если одна обкладка конденсатора имела в течение какого-либо полупериода отрицательный заряд, то в следующий полупериод она приобретет положительный заряд. Следовательно, перезарядка конденсатора перемещает заряды по цепи. А это и есть электрический ток, который можно обнаружить при помощи амперметра. Чем больше будет перемещаемый заряд, тем больше сила тока, т. е. чем большей емкостью обладает конденсатор и чем чаще он перезаряжается, тем больше частота.

Трехфазный переменный ток

В данное время в мировой промышленной практике широко распространен трехфазный переменный ток, который имеет множество преимуществ перед однофазным током. Трехфазной называют такую систему, которая имеет три электрические цепи со своими переменными ЭДС с одинаковыми амплитудами и частотой, но сдвинутые по фазе относительно друг друга на 120° или на 1/3 периода. Каждая такая цепь называется фазой.

Пример трехфазной системы переменного тока с тремя генераторами
Рис. 10. Пример трехфазной системы переменного тока с тремя генераторами

Для получения трехфазной системы нужно взять три одинаковых генератора переменного однофазного тока, соединить их роторы между собой, чтобы они не меняли свое положение при вращении. Статорные обмотки этих генераторов должны быть повернуты относительно друг друга на 120° в сторону вращения ротора. Пример такой системы показан на рис. 10.

Согласно вышеперечисленным условиям, выясняется, что ЭДС, возникающая во втором генераторе, не будет успевать измениться, по сравнению с ЭДС первого генератора, т. е. она будет опаздывать на 120°. ЭДС третьего генератора также будет опаздывать по отношению ко второму на 120°.

Однако такой способ получения переменного трехфазного тока весьма громоздкий и экономически невыгодный. Чтобы упростить задачу, нужно все статорные обмотки генераторов совместить в одном корпусе. Такой генератор получил название генератор трехфазного тока. Когда ротор начинает вращаться, в каждой обмотке возникает изменяющаяся ЭДС индукции. Из-за того что происходит сдвиг обмоток в пространстве, фазы колебаний в них также сдвигаются относительно друг друга на 120°.

Для того чтобы подсоединить трехфазный генератор переменного тока к цепи, нужно иметь 6 проводов. Для уменьшения количества проводов обмотки генератора и приемников нужно соединить между собой, образовав трехфазную систему. Данных соединений два: звезда и треугольник. При использовании и того и другого способа можно сэкономить электропроводку.

Соединение звездой

Обычно генератор трехфазного тока изображают в виде 3 статорных обмоток, которые располагаются друг к другу под углом 120°. Начала обмоток принято обозначать буквами А, В, С, а концы — X, Y, Z. В случае, когда концы статорных обмоток соединены в одну общую точку (нулевая точка генератора), способ соединения называется «звезда». В этом случае к началам обмоток присоединяются провода, называемые линейными (рис. 11 слева).

Соединение трехфазных генераторов способом «звезда»

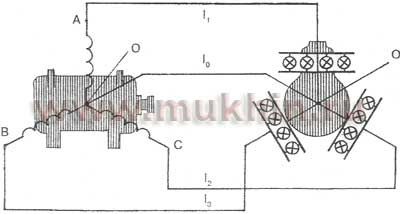

Рис. 11. Соединение трехфазных генераторов способом «звезда»

Точно так же можно соединять и приемники (рис. 11 справа). В этом случае провод, который соединяет нулевую точку генератора и приемников, называется нулевой. Данная система трехфазного тока имеет два разных напряжения: между линейным и нулевым проводами или, что то же самое, между началом и концом любой обмотки статора. Такая величина называется фазным напряжением (Uл). Поскольку цепь трехфазная, то линейное напряжение будет в v3 раз больше фазного, т. е.:

Uл = v3Uф

Соединение треугольником

Пример соединения треугольником
Рис. 12. Пример соединения треугольником

При использовании данного способа соединения конец X первой обмотки генератора подключают к началу В второй его обмотки, конец Y второй обмотки — к началу С третьей обмотки, конец Z третьей обмотки — к началу А первой обмотки. Пример соединения показан на рис. 12. При данном способе соединения фазных обмоток и подключении трехфазного генератора к трехпроводной линии линейное напряжение по своему значению сравнивается с фазным:

Uф = Uл

К ОГЛАВЛЕНИЮ


---
