Парильный полок

Наверх

Виды и конструктивные особенности бань и саун || Типовые проекты саун || Типовые проекты бань || Строительство бань и саун || Готовые компактные сауны || Сборка мини-сауны без применения гвоздей и шурупов || Оборудование бассейна в банях и саунах || Печи для сауны

  • Парильный полок


Отвод сточных вод

Парильный полок изготовляют из сосны, липы, сухой осины или тополя. Лучше всего, конечно, дерево «Абаши». Поверхность лучше всего делать из отшлифованных досок шириной 80—120 и толщиной 40—60 мм. Края досок слегка закругляют. Просветы между ними — 10—15 мм. Между стеной и скамьей оставляют щель шириной 10 мм. Доски к каркасу привинчивают снизу или прибивают сверху гвоздями. Шляпки гвоздей обязательно утапливают в древесину. Винты и гвозди должны быть стальными с гальваническим покрытием, медными или из нержавеющей стали. Длина полки должна быть не менее 1800 мм, ширина — 400—800 мм. Расстояние между полками по высоте — 350—500 мм, а от верхней полки до потолка — не менее 1100 мм (рис. 66).

Оборудование парилки
Рис. 66. Оборудование парилки:
а - общий вид и разрез помещения с одноярусной скамьей; б - разрез и план помещения с расположением скамей в три яруса.

Скамьи целесообразно делать съемными или откидными (рис. 67). Это облегчает уборку помещения.

Вариант конструкции скамьи
Рис. 67. Вариант конструкции скамьи.

Оценивая эффективность нагрева парилки сауны, некоторые проектировщики, особенно в США, утверждают, что пространство под скамьями никак не используется, а лишь является добавкой к общему объему воздуха, который также необходимо нагревать. Поэтому они предлагают «закрытую» конструкцию полок и скамеек (рис. 68, а).

Конструкция полок
Рис. 68. Конструкция полок:
а - закрытая; б - открытая.

По мнению же финских специалистов такой аргумент абсолютно не состоятелен потому, что «добавочный» объем воздуха находится ниже уровня горячих камней и печки. Температура воздуха здесь сравнительно низкая, так что уменьшение объема на этом уровне будет мало влиять на интенсивность нагревания. Кроме этого, по мнению финских специалистов, закрытая конструкция скамей невыгодна по следующим причинам: — шпунтовый дощатый настил нарушит «правильную» циркуляцию воздуха, способствуя накоплению сырости, а следовательно образованию плесени; — доски отвесов полок начнут скрипеть из-за трения в швах между шпунтом и пазом.

Ознакомившись с мнением иностранных специалистов можно предложить русский вариант рационального использования пространства между полками и скамейками. Правда, в последнем варианте потребуется утеплить не стены под полками, а отвесы полок как для сидения, так и для лежания. Такое решение, конечно, усложнит строительство, но зато создаст дополнительный объем, который можно использовать как подсобное помещение. При этом пользоваться этим помещением под полками удобнее с «внешней стороны». Для наиболее рационального расчета размещения полок советуем воспользоваться наглядным материалом (рис. 69 и 69-А), где указаны размеры для парилок различной вместимости и бань различных размеров. На рис. 70 даны размеры и общий план подголовников для полок, которые должны изготавливаться из того же дерева, что и сами полки.

Варианты обустройства бань

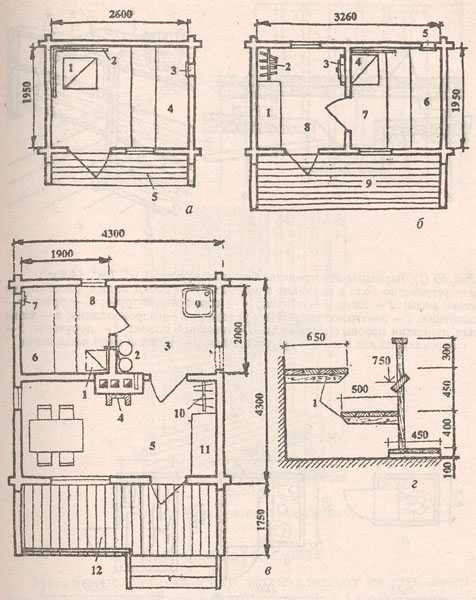

Рис. 69 (1). Варианты обустройства бань площадью 5,1 м2; 7 м2, 14,8 м2:
а - план бани площадью 5,1 м2: 1 - каменка; 2 - тепловой экран; 3 - застекленная фрамуга; 4 - полки; 5 - крыльцо; б - план бани площадью 7 м2: 1 - скамейка; 2 - вешалка; 3 - топка; 4 - каменка; 5 - отдушина; 6 - полки; 7 - парильня (моечная); 8 - предбанник; 9 - терраса; в - план бани площадью 14,8 м2: 1 - каменка; 2 - баки с горячей и холодной водой; 3 - моечная; 4 - камин; 5 - предбанник; 6 - полки; 7 - отдушина; 8 - парильня; 9 - душевой поддон; 10 - вешалка; 11 - скамья; 12 - терраса; г - расположение полок: 1 - настенные бруски для крепления полок.

Варианты обустройства бань
Рис. 69 (2). Варианты обустройства бань площадью 5,1 м2; 7 м2, 14,8 м2:
д - устройство пола в парильне и моечной: 1 - доски пола с фасками для стока воды; 2 - лаги; 3 - столбы; 4 - водосливная труба; 5 - трап; 6 - пластина; 7 - цементное покрытие с уклоном; 8 - гидроизоляция; е - лавка для принятия паровых ванн сидя: 1 - верхний полок; 2 - поручень; 3 - перекладина для ног; 4 - средняя лавка; 5 - нижняя напольная лавка.

Минимальные размеры парилки
Рис. 69-А. Минимальные размеры парилки:
а - для одного человека; б, в - для двух человек; г...е - для трех человек.

Конструкция подголовника
Рис. 70. Конструкция подголовника.
