Сталь, железо и алюминий

(Варианты металлических ворот и ограждений)

Среди ограждений из металлических конструкций речь может идти прежде всего о стали, так как алюминиевые профили - слишком дорогостоящий материал и его применение экономически оправданно только для строительства претенциозных общественных сооружений либо в специальных случаях.

Чертеж и эскиз кованых ворот, выполненные в мастерской, в процессе работы над воротами.

Варианты ворот с художественной ковкой.

В сооружении ограждений применяются почти все виды стали: горячекатаная сортовая сталь, закрытые и открытые профили холодной обработки, гладкая и рифленая арматурная сталь, стальная сетка-рабица, сборные проволочные сегменты для армирования бетона, стальные трубы и т. д.

Особая разновидность обработки стальных изделий - ковка. Особенно часто встречающиеся в охранных зонах памятников разнообразные кованые элементы изготовляются из раскаленных стальных прутьев квадратного сечения и стальных пластин. Из кованого железа сооружают либо всю ограду, либо некоторые сегменты ее пролетной конструкции и ворот. В последнее время - с тех пор, как в Европе образовался настоящий культ заборов и оград, которые стали символом богатства и предметом соперничества, - повсеместно и с огромными затратами сооружаются замысловатые, парадные, абсолютно чуждые своему окружению кованые ограды.

Рис. 4.23. Ограда из металлического каркаса и решетки, закрепленных на бетонных цокольных лежнях и точечных фундаментах: а) общий вид; схема монтажа; 1. блок фундамента; 2. столб каркаса; 3. профиль крепления; 4. цокольный лежень.

Алюминий из-за высокой стоимости применяется при возведении заборов редко - из него разве что встречаются элементы украшений. Так же редко и тоже в виде украшающих элементов используются и цветные металлы - латунь и медь.

Стальные элементы оград требуют постоянного ухода, только так мы сможем воспользоваться самым главным преимуществом металлических материалов - долговечностью. Даже при самой тщательнейшей обработке поверхности стальных элементов оград мы должны помнить, что периодически они требуют ремонта и обновления. Ни алюминиевые, ни латунные, ни медные детали пролетов особо не нуждаются в обработке, разве что тогда, когда хочется подчеркнуть красоту этих материалов. В таких случаях более всего подходит анодированный алюминий, медные элементы лучше всего очистить травлением и обработать специальными средствами для предотвращения очагов коррозии.

Загородный дом с оградой со стороны улицы. Прекрасно вписавшаяся по стилю и цвету в окружение дома ограда является ярким примером того, что создать архитектурный шедевр можно и самыми простыми средствами: а) вид со стороны улицы: забор и калитка; b) на рисунке - раздвижные ворота; с) фрагмент раздвижных ворот и ограды; d) детали узлов соединений; 1. столб из стальной трубы; 2. консоль; 3. вертикальная рама; 4. рейка пролета, ворот и калитки; 5. нижний торец рейки; 6. верхний торец рейки; 7. венчик рейки; 8. продольная рама; 9. зазор; 10. профиль надставки; 11. ролик; 12. ось ролика; 13. поперечный разрез рельса; 14. стержень рельса; 15. Т-образная подошва рельса; 16. башмаки; 17. направляющая консоль; 18. оси; 19. держатель рейки; 20. зубчатая рейка; 21. железобетонная цокольная стенка; 22. мотор; 23. внешнее покрытие; 24. зазор; 25. слой песка; 26. подошва; 27. бетон; 28. направляющий рельс; 29. спаренные ролики; 30. инфракрасный сенсор; 31. перемычка; 32. крепление; 33. приводное зубчатое колесо.

Два особняка и их ограды со стороны фасада весьма различаются и по оформлению, и по характеру. Их обобщает единство стиля на внутренней территории участка, качество и декоративность применяемого цвета и материалов.

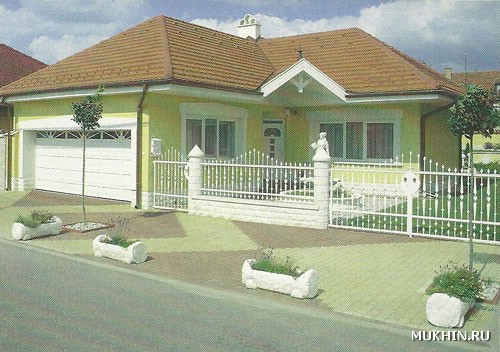

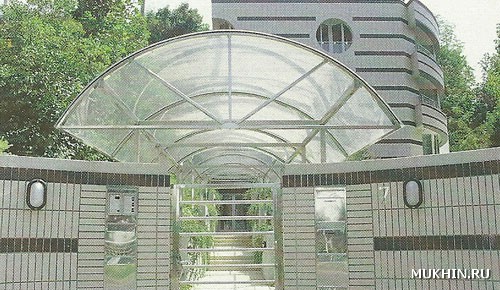

Особняки и их ограды; вид со стороны улицы. На фотографиях - коллекция европейских архитектурных произведений.

Особняк с большим садовым участком, со стороны улицы и бокового сада огороженным разными оградами из пластиковых модулей.

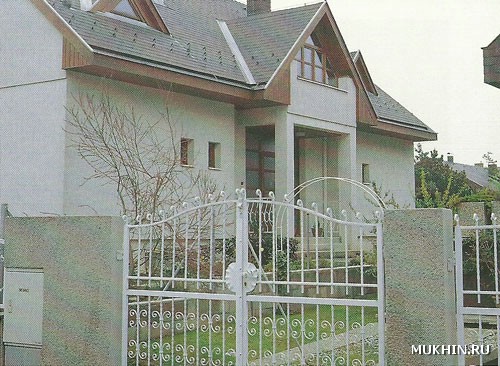

Один из особняков холмистого района города и окружающая его изысканная ограда.

Схематический эскиз деталей кованых ворот.

Рис. 4.24. Ограда из бетонных модулей заводского изготовления с пролетами из профильной сортовой стали, с нижним и верхним креплением к столбам: а) готовая ограда; b) вид спереди.

Рис. 4.25. Ограда из сборных заводских бетонных блоков; пролеты сконструированы из профильной стали с несколькими узлами крепления к столбам: a) готовая ограда; b) вид спереди.

Рис. 4.26. Ограда из заводских сборных стальных конструкций: а) пролетные конструкции; b) фрагмент узлов соединения.

Алюминий специально применяется при возведении заборов, пролетная конструкция которых состоит из сегментов стального несущего каркаса со вставками из гофрированного либо трапециевидного листового алюминия. Такое решение смотрится достаточно некрасиво, поэтому может быть рекомендовано к применению лишь на производственных территориях.

При сооружении ограждений очень часто используется разнообразная металлическая сетка. Она может быть изготовлена из особой стальной проволоки, из стальной проволоки с гальваническим цинковым покрытием, из алюминиевой проволоки, а также из металлической проволоки с виниловым покрытием. Специальная обработка и уход за таким забором зависят от того, из какого материала он изготовлен: стальную сетку обычно красят масляной краской, а поверхность оцинкованной и алюминиевой сетки или металлической сетки с виниловым покрытием не требует особой обработки.

Металлическими материалами, которые используются для строительства ограждений, считаются те виды проволоки, из которой изготовлена металлическая сетка для самых простых ограждений. Это несущая, скрепляющая, натяжная проволока, диаметр ее составляет от 3,2 до 6 мм; обычно она оцинкована.

В целях защиты имущества используется т. н. колючая проволока, которая натягивается на верхнем торце заборов на предписанной высоте не меньше 1,9 м с внутренней стороны ограды в один или два ряда.

Рис. 4.27. Кованая ограда с пролетной конструкцией и несущим стальным каркасом, установленная на цоколе из сборных железобетонных блоков.

Рис. 4.28. Несущая кованая ограда на точечном фундаменте.

Засыпанный снегом элемент пролета кованой ограды.

Рис. 4.29. Ворота и пролеты забора из алюминиевых реек на стальном каркасе.

Рис. 4.30. Фронтальный забор и ворота из алюминиевых профилей. (На фото: фрагмент забора).
