Устройства для подачи воды

Для перекачки воды из источника и подачи ее для полива используются насосы различного типа. От правильного выбора насоса во многом зависит эффективность орошения. На приусадебных участках обычно применяются ручные поршневые или электрические бытовые насосы. Насос БКФ-4 (ручной поршневый) используется на трубчатом и шахтном колодцах. При монтаже насоса на трубчатом колодце он устанавливается на фланец всасывающей трубы и закрепляется с помощью болтов. Корпус насоса крепится на болтах к доске толщиной 5 см, которая находится на двух столбах, врытых в землю (рис. 53). Необходимо, чтобы крепления насоса были прочными. Максимальная высота всасывания воды для насоса БКФ-4 составляет 4,5-5 м.

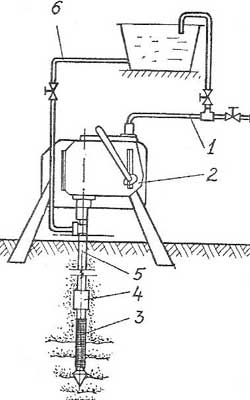

Схема насоса БКФ-4 на трубчатом колодце
Рис. 53. Схема насоса БКФ-4 на трубчатом колодце:
1 — нагнетательная труба; 2 — ручной насос; 3 — сетчатый фильтр; 4 — обратный клапан; 5 — всасывающая труба; 6 — заливная труба

Перед использованием насоса необходимо сначала открыть клапанную камеру и залить в нее чистую воду, приподняв клапаны. При этом заполнится водой не только камера, но и вся всасывающая труба, вплоть до обратного клапана.

Насос НРП-50 (ручной поршневый) используется на трубчатом и шахтном колодцах, а также для подачи воды из водоема, расположенного близко к участку. Максимальная высота всасывания для этого насоса — 5 м. Насос подает за один двойной ход поршня 0,5 л воды. Ход поршня — 300 мм. Длина насоса составляет 118 см, ширина — 20 см, высота — 323 см.

Электронасос «Кама-3». Применяется на трубчатом и шахтном колодцах, а также для забора воды из естественных источников водоснабжения, но его использование возможно только при наличии электричества. «Кама-3» состоит из насоса и электродвигателя, которые соединены вместе. Насос работает при напряжении в сети 220 В. Мощность потребления энергии — не более 350 Вт. В комплект насоса также включается приемный клапан, комбинированный ключ, вентиль (для заливного устройства), запчасти к насосу и электродвигателю и др.

Если перекачивание воды производится из открытого водоема, необходимо оградить насос от загрязнения, для чего приемный клапан следует закрыть сеткой или поместить в ящик. Также нужно сделать навес над электронасосом с целью предохранения его от попадания дождевой воды. Максимальная высота всасывания насоса составляет 7 м. Насос работает тем надежнее, чем ближе он расположен к воде. Поэтому наиболее оптимальной является схема «поплавок» (рис. 54). Вода с помощью насоса «Кама-3» может подаваться в искусственно созданный на участке водоем, в поливные борозды или в дождевальные установки.

Схема «поплавок»
Рис. 54. Схема «поплавок»:
1 — приемный клапан; 2 — насос; 3 — подъемник; 4 — электропровод; 5 — шланг; 6 — поплавок

Насос бытовой электромагнитный НЭБ-1/20. Находит применение для подъема воды из колодцев и скважин, которые имеют диаметр 20 см и глубину до 20 м. Для его работы необходимо напряжение в сети переменного тока не менее 220 В. Мощность энергопотребления насоса — 220 Вт. Насос НЭБ-1/20 включается в работу сразу после погружения его в воду, без предварительной заливки водой.

Когда нет возможности использовать вибрационный бытовой насос (например, если трубчатый колодец имеет небольшой диаметр), можно поднять воду из колодца с помощью воздушного подъемника — эрлифта.

Эрлифты имеют простую конструкцию, у них отсутствуют движущиеся части, а потому для них не опасно абразивное воздействие песка со дна колодца. Работает эрлифт следующим образом. Если в нижнюю часть трубы, опущенной в воду, под достаточным давлением вводить воздух, то образовавшаяся в трубе смесь из пузырьков воздуха и воды будет подниматься благодаря разности удельных масс смеси в трубе и воды в скважине.

Эрлифты бывают нагнетательные и всасывающие. У нагнетательного эрлифта в трубу, находящуюся в скважине и заглубленную под уровень воды, подводят от компрессора сжатый воздух. Образующаяся смесь из воды и пузырьков воздуха поднимается на поверхность в бак, в котором воздух выходит из смеси, а вода накапливается. Эрлифт неприменим в том случае, если из скважины отсасывается или в нее подается недостаточное количество воздуха. Ведь в этом случае он совсем не подает воду или подает ее с определенными перерывами.
