Сгибание труб

Гнутые трубы понадобятся при установке отопительных приборов, сантехники, при укладке труб в доме и т. д. Если вам не удалось приобрести уже согнутые куски труб, можно согнуть трубы в домашних условиях. Единственное, чего нужно опасаться, это прогибания трубы внутрь и ее разрыва, так как при сгибании металл испытывает сразу и сжатие, и растяжение. Чтобы этого не произошло, можно использовать несколько приемов.

Например, самый простой. Его следует применить, если металл трубы не слишком твердый. В трубу нужно вставить пружину до места будущего сгиба, потом перегнуть трубу на колене: пружина удержит стенки трубы. Затем ее вытаскивают за длинную проволоку.

Другой способ состоит в том, что трубу наполняют сухим песком, зажимают в тиски и нагревают в том месте, где ее необходимо согнуть. Не нагревайте трубу вблизи тисков, иначе они могут потерять прочность. То, что песок прогрелся, можно узнать по окалине: она начнет отлетать от трубы. Температура нагрева измеряется на глаз: например, стальные трубы должны стать ярко-красными. Алюминиевые нагревают до тех пор, пока бумага, поднесенная к месту нагрева, не начнет обугливаться. Но помните: оцинкованные трубы нельзя гнуть в горячем состоянии, так как может нарушиться сохранность покрытия.

Гнуть трубы можно не только в тисках, но и в трубном прижиме. Также в арсенале мастеров имеется несколько приспособлений, с помощью которых осуществляется гибка труб. Самым простым из них является металлическая плита с отверстиями. В них особым образом вкручиваются небольшие штифты, которые можно переставлять, чтобы получить изгиб нужного радиуса и трубу нужной формы. Но, применяя данное устройство, вы не всегда сумеете добиться того, чтобы труба изогнулась именно так, как нужно. Кроме того, на нем удобно гнуть трубы только большой длины. Чтобы согнуть короткую трубу, может не хватить силы.

Плоскопараллельная пластина

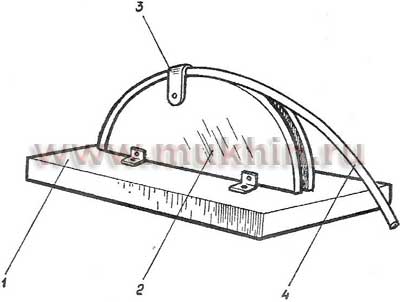

Рис. 25. Плоскопараллельная пластина: 1 — плита; 2 — пластина; 3 — хомут; 4 — труба

Другим инструментом для гибки труб является плоскопараллельная пластина (рис. 25). Она изначально имеет необходимую кривизну. Гибка происходит следующим образом: в специальном хомутике зажимают трубу и гнут ее по пазу пластины. Причем на этом приспособлении можно гнуть трубы диаметром до 40 мм. Самым известным инструментом для этого вида операций является станок Вольнова (иначе — трубогиб). С его помощью можно изогнуть трубу диаметром 15, 20 и 25 мм по-разному: в виде утки, калача, скобы и отвода (рис. 26). Для этого нужно заложить длинную сторону трубы под хомут верстака, смазать то место, где будет произведен изгиб, машинным маслом и загнуть короткую сторону.

Виды загибов труб
Рис. 26. Виды загибов труб: а — калач; б — отводы; в — утка; г — скоба

Машинка для гибки труб
Рис. 27. Машинка для гибки труб

Кроме вышеописанных инструментов, существует специальная машинка для сгибания труб. Она может понадобиться при сгибании трубы диаметром 28 мм. Процесс очень упрощается: на машинке устанавливают нужный угол сгибания, трубу вставляют в машинку и сводят рукоятки (рис. 27).

Имеется целый ряд других, менее известных приспособлений для гибки труб, например трубогиб с гидроприводом. Но в любом случае, используя тот или иной инструмент, помните, что измерять длину трубы нужно уже после того, как ее согнули. Эта длина будет истинной. Если труба измеряется перед гибкой, то полученная длина носит название заготовительной.
