Настенные ступенчатые светильники

Этот тип светильника характеризуется большим разнообразием моделей и сравнительно небольшими размерами. Нередко они выглядят как подвесные и используются в качестве элемента интерьера квартиры. При разделении любого из рассмотренных светильников надвое, получится форма настенного светильника.

Для настенных светильников характерно наличие только им свойственной формы. Разберем процесс создания трехступенчатого декоративного светильника. Он включает в свою конструкцию большой и малый многогранники, а также декоративный элемент, имеющий форму короба, расположенного на малом многограннике. Боковые грани и короба этого абажура изготавливают из металлической ленты. Наружные грани крупного многогранника должны иметь наклон, составляющий 30° к его плоскости. Малый многогранник крепят к элементам граней первого. Наружная поверхность этого многогранника выглядит как плоскость, на которую помещают декоративный элемент. Высота многогранника не может быть меньше того уровня, который позволяет электролампа. Вполне достаточно высоты в 100 — 120 мм.

Для начала необходимо составить план светильника на картоне в натуральную величину. Изделие на бумаге должно выглядеть следующим образом: продолговатый многогранник, из вершин его углов прочерчивают гипотенузы, разделяющие их надвое. Гипотенузы расположены согласно элементам многогранников, которые находятся на наружных поверхностях. Высота крупного многогранника должна составить 1,5 его ширины. Контуры большого и малого многогранников должны быть параллельны друг другу. Ширина большого многогранника равна двойной ширине малого. Вершины полукруглых сторон короба и его боковые линии расположены на равных промежутках от линий контура малого многогранника.

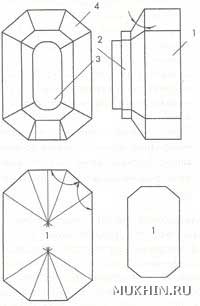

План и размеры светильника
План и размеры светильника: 1 - большой многогранник; 2 - малый многогранник; 3 - декоративный элемент; 4 - лицевая сторона большого многогранника

Боковые части малого многогранника и декоративного короба изготавливают из латунной ленты, ширина которой равняется 30 мм.

Ширину заготовки следует задать 13 мм, поскольку элементы на каркасах светильников являются однотипными. Длина назначается согласно получившемуся чертежу. Для изготовления изделия потребуются гибочное и шаблонирующее устройства. Сначала создают многогранники, а затем и декоративный короб.

Каркас большого многогранника включает в свою конструкцию верхнее и нижнее основания. Они соединены боковыми элементами, которые устанавливают на верхнее основание под углом к плоскости каркаса.

Абсолютно все составляющие каркаса являются угловыми. Гибку по средней линии заготовки производят в зависимости от участка, на который устанавливается элемент. Угол гибки нижнего основания составляет 90°, в то время как верхнего — 30°. Угол гибки боковых элементов следует определить, опираясь на чертеж. Гибку наклонных элементов производят после создания каркаса по месту посадки.

Концы боковых участков всех угловых элементов стачивают. Концы одного бокового участка на нижнем основании стачивают на 35°. У другого бокового участка стачивают загнутые краевые участки для более плотного соединения элементов. Концы наружной части на элементах верхнего основания убирают на угол, указанный на рисунке, на концах второго — подрезают лишь загнутые участки. Концы обоих элементов, которые соединяют основания, стачивают на 45°. Угол, под которым будет происходить стачивание боковых участков наклонных элементов, с одного конца будет определен по участку посадки на готовом каркасе. Заусеницы необходимо удалить с помощью ножа.

Сборка большого многогранника
Сборка большого многогранника: а - нижнего основания; б - бокового элемента; 1 - контур плана; 2 - вспомогательная прямая; 3 - элемент основания; 4 - боковой элемент

Каркас большого многогранника собирают без использования сборочных шаблонов. На линии пересечения многогранника помещают совмещенные элементы нижнего основания. Их стыковка происходит при введении внутрь одного из элементов прямоугольного конца. На горизонтальные части элементов кладут отрезок оргалита с отсеченным углом. Необходимо плотно прижать его к элементам, после чего произвести спаивание двойным швом. Точно так же соединяются элементы нижнего основания каркаса.

Из вершин углов с наружной стороны плана перпендикулярно прочерчивают вспомогательные линии к параллельным линиям плана. Основание каркаса располагают вертикально. Один из его элементов совмещают с нужной линией плана. Под основание продевают конечную часть бокового элемента. Ее придавливают к поверхности, после чего место стыка флюсуют и паяют.

Поверх концов боковых элементов накладывают части верхнего основания каркаса. Торцы должны расположиться на линии сгиба боковых элементов. Соединяемый элемент основания необходимо прижать к боковым элементам, после чего производят пайку элементов верхнего основания каркаса. Далее необходимо проверить, вертикально ли расположены боковые элементы, а затем согласно расположению верхнего основания каркаса вычислить угол гибки наклонных элементов, а также угол стачивания его конца.

Готовый каркас кладут лицевой частью верхнего основания на линию плана, придав ему при этом наклонное положение. К полу прижимают основание при помощи любого тяжелого предмета, при этом сточенный конец наклонного элемента подкладывают под него. Все элементы должны быть плотно прижаты друг к другу. Линия сгиба наклонного элемента должна совпасть с гипотенузой на чертеже. Постепенно спаивают наклонные элементы с каркасом. Ликвидируют появившиеся заусенцы.

Следующий этап — вырезают стеклянные элементы из стекла толщиной 2 — 2,5 мм. Для наклонных граней большого многогранника и для декоративного элемента применяют цветное стекло. Используемые стекла не должны быть прозрачными. Окантовка стеклянных элементов должна быть изготовлена из латунной или металлической ленты толщиной 0,2 — 0,3 мм. Это, как и в предыдущем случае, П-образные профили. Минимальная ширина боковых участков — 1,5 — 2 мм.

П-образные профили и стеклянные элементы спаивают. Готовые элементы вставляют в каркас, а потом припаивают к элементам оснований на концевых участках. Аналогичным образом прикрепляют фрагменты на наклонные элементы многогранника. Для обеспечения требуемой вентиляции нагретого лампой воздуха, на верхней грани абажура не устанавливают стеклянный элемент.

Следом за изготовлением большого многогранника приступают к созданию малого. Каркас этой части светильника включает в свой состав два одинаковых пояса, к которым припаивают латунную ленту толщиной 0,3 — 0,4 мм и шириной 30 мм. Она будет изогнута по контурной линии многогранника. Каждый пояс, в свою очередь, состоит из рамок. Для изготовления этих деталей применяют угловые элементы. Технология сборки такая же, как при большом многограннике. Дальше вырезают пластинки размером 5 х 20 мм из металлической ленты толщиной 0,3 — 0,4 мм. Ее сгибают в середине на угол, который будет равен углу между контурными линиями многогранника на чертеже.

Поверх гнутой пластинки помещают прямоугольные концы соединяемых элементов, после чего конец одного элемента вводят внутрь конца другого, предварительно сточенного. Наружной частью элементы укладывают на соответствующие им контурные линии плана. Вертикальные участки как можно более плотно прижимают, после чего паяют место соединения с внутренней стороны планок. Таким образом поступают с двумя поясами конструкции.

Следует проверить качество сборки рамок посредством сравнения с планом многогранника. В случае каких-то расхождений необходимо расплавить бракованный участок, а затем пальцами разжать или зажать элементы до получения нужного результата. Нужно, чтобы края элементов совпали с контурными линиями плана.

Отрезок латунной ленты изгибают в форме пояса. Место соединения с перекрытием концов ленты помещают в верхней стороне абажура. Оба пояса надевают на гнутую ленту, а потом совмещают с ее краями. Ленту припаивают ко всем элементам пояса примерно в 2 — 3 местах. Рамку кладут на стол лицевой стороной вниз, на нее помещают каркас, а изнутри к каркасу припаивают все элементы рамки.

Многогранник укладывают на план светильника. После этого под рамку подкладывают плоские лицевые элементы, загнутые краевые участки соединяют и спаивают усиленным швом. За контурную линию декоративного элемента должны выходить примерно на 3 — 4 мм незанятые концы элементов.

Рассчитывают размеры внутренней полости многогранника, а уже следуя им, вырезают светлое фигурное стекло. В середине кусочка стекла прорезают отверстие, подходящее по форме фигурному элементу. Его края должны заходить на концы лицевых элементов. Как и прежде, стекло подвергают окантовке с помощью П-образных профилей. Затем его вставляют в многогранник и припаивают. Незанятый конец пластин огибают по краю выреза стекла. Его длина должна быть не более 5 — 6 мм. По краям припаянных концов с лицевой стороны многогранника должна проглядывать светлая каемка припоя.

Декоративный элемент представляет собой фигуру вытянутой формы, боковые стороны которой параллельны. Она, подобно малому многограннику, имеет в своем составе два пояса, которые припаяны к ней латунной лентой, изогнутой по форме декоративного элемента, и фигурную рамку. Изготовление проходит следующим образом. Перьевой авторучкой на стекле малого многогранника рисуют линию контура декоративного элемента. Она должна быть начерчена на расстоянии 5-6 мм от обреза стекла. Измеряют длину контурной линии. После этого ее размер делят пополам. Длина заготовленной ленты для создания деталей должна быть на 10-15 мм больше полученного значения.

Необходимо сделать шесть заготовок шириной 13 мм, которые, в свою очередь, пойдут на изготовление плоских элементов шириной 6 — 7 мм. Для гибки нужно подобрать круглый шаблон, который будет равен радиусу округления на контурной линии. Подготовленные стеклянные элементы нужно заполнить свинцом. На шаблоне устанавливается середина элемента, его стороны следует загнуть до параллельного положения. Два элемента сгибают на ребро, а четыре — по внутренней поверхности. Затем свинец из элементов выплавляют.

Ненужные концевые участки на полученных элементах отсекают. Но делать это нужно аккуратно, чтобы элементы остались одинаковыми.

Внутрь каждого элемента вставляют пластинку из латуни, после этого конструкцию спаивают. Элементы, которые соединили, не должны находиться в разных плоскостях.

Для дальнейших действий потребуется кусок латунной ленты, высота которой равна 30 мм, а длина соответствует длине контурной линии декоративного элемента. Ее необходимо изогнуть по форме этого элемента.

С обоих концов на ленту насаживают соединительные элементы, которые затем припаивают к загнутым краевым участкам. Края ленты должны совпадать с краями элементов.

Затем вырезают цветное стекло, опираясь на форму внутренней полости декоративного элемента.

Стеклянный элемент окантовывается П-образным профилем, ширина боковых участков которого равна 1-1,5 мм. Потом полученную деталь вставляют в декоративный элемент, помещают на поверхность рамки, а после этого припаивают. Для сборки светильника потребуется конструкция, которая состоит из пары деревянных планок, соединенных при помощи двух металлических тяг с гайками. Малый многогранник укладывают на одну из планок, поверх него помещают декоративный элемент. После этого кладут вторую планку. Прижимают ее к элементу, вращая гайку на одной из тяг. К собранной конструкции с внутренней стороны к лицевым элементам припаивают декоративный элемент. Аналогичным образом происходит припайка малого и большого многогранников друг к другу.

Украшением настенного светильника могут служить любые дополнительные детали декора. Они придадут вашему творению более эксклюзивный вид. Стоит только подключить фантазию и умелые руки.

Сзади к светильнику необходимо прикрепить петлю для того, чтобы его можно было подвесить. Как всегда, последним шагом в изготовлении светильника является шлифовка пастой ГОИ и покрытие лаком.
