Деревянный профиль

Дерево было и остается едва ли не самым распространенным строительным материалом, что в полной мере касается и таких построек, как гаражи. Примеров тому великое множество - даже на окраинах мегаполисов гаражи из дерева существуют по несколько десятков лет. И, казалось бы, тут все и всем давно известно, остается только взяться за дело. Но, наряду с традиционными, существуют в настоящее время и прогрессивные, существенно упрощающие строительство из дерева технологии, о которых и пойдет речь.

Прокатные профили (уголок, тавр, двутавр и т.п.) в машиностроении используются для облегчения конструкций при повышении их прочности. Сейчас просто невозможно встретить сколько-нибудь солидную металлоконструкцию со стойками и балками сплошного квадратного или круглого сечения. Иное дело - возведение деревянных построек - здесь бревна и брусья в большом ходу, как и сотни лет назад. Такова сила традиций, несущих в себе изрядную долю консерватизма.

А между тем, использование деревянных профилей в строительстве приводит к аналогичному результату: уменьшению расхода пиломатериалов на изготовление построек, по прочности не уступающим традиционным. Но едва ли не большее значение имеет тот факт, что при этом качественно меняется сам процесс строительства, поскольку попросту отпадает необходимость в таких требующих высокой квалификации операциях как выполнение всевозможных врубок, врезок и прочих соединений. Технология предусматривает лишь две простейшие операции - пиление досок поперек и скрепление их гвоздями. Иными словами, в крайнем случае, можно обойтись лишь двумя инструментами: пилой-ножовкой и молотком. Для изготовления профилей в целом ряде случаев вполне подходят просто необрезные доски, а это - так или иначе, снижение стоимости строительства без малейшего ухудшения качества (случай нетипичный).

Собирать деревянные элементы можно таким образом, чтобы они уже содержали необходимые пазы, гребни, шипы и т.п. Это и исключает выполнение сложных соединений. Но деревянные профили обладают огромным преимуществом перед, казалось бы, породившими их профилями металлическими. Из металла изготавливаются так называемые стандартные профили, и это правильно. Иными словами, тавр - это только тавр, уголок - это только уголок и т.д. Так уж устроена металлическая индустрия. При самостоятельном же изготовлении из досок можно получить комбинированные профили, имеющие, по меньшей мере, одну общую для образующих их типичных профилей полку, например швеллер-тавр, швеллер-двутавр, швеллер-уголок, уголок-тавр, уголок-двутавр, тавр-двутавр (рис. 2.6.1). Кроме того, деревянные профили можно собирать из совершенно различных сочетаний досок различной толщины, что неимоверно расширяет гамму получаемых в итоге строительных элементов.

Комбинированные деревянные профили
Рис. 2.6.1. Комбинированные деревянные профили: 1 - швеллер-двутавр; 2 - швеллер-уголок; 3 - швеллер-тавр; 4 - тавр-двутавр; 5 - уголок-двутавр; 6 - уголок-тавр

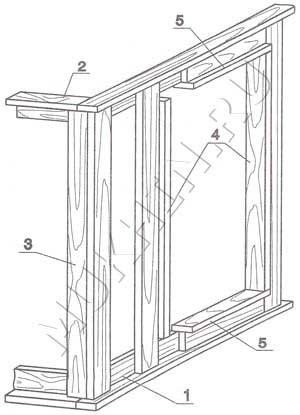

Деревянные профили в каркасной постройке
Рис. 2.6.2. Деревянные профили в каркасной постройке

Конструкция боковой стойки каркаса
Рис. 2.6.3. Конструкция боковой стойки каркаса

Это предоставляет неограниченные дополнительные возможности для сборки из деревянных профилей всевозможных объемных конструкций, несмотря на сильное ограничение на соединения деревянных элементов между собой - их сваркой не соединить.

В качестве примера на рис. 2.6.2 изображена угловая часть каркасной постройки со встроенной дверной коробкой. Вся конструкция образованна конструктивными элементами, выполненными в виде профилей. Детали нижней 1 и верхней 2 обвязок, а также угловая каркасная стойка 3 - деревянные уголки, тавры 4, являясь промежуточными стойками каркаса, образуют еще и боковины дверной коробки, поперечины которой выполнены в виде элементов комбинированных профилей - двутавров-уголков 5.

Конструкция и порядок сборки боковой стойки каркаса ясны из рис. 2.6.3. При наличии досок разной ширины или возможности резать доски вдоль можно изготавливать стойки с любым поперечным сечением, что помимо экономии материала (стойки могут получиться переразмеренными) создает дополнительные удобства при установке подкосов, монтаже утеплителя и т.п.

Пример выполнения угловой стойки приведен на рис. 2.6.4. Эта очень мощная стойка (с большим поперечным сечением) состоит из трех соединенных между собой «уголков», два из которых выполнены из тонких досок, а один - средний - из толстых. Во избежание переразмеривания поперечного сечения стоек их можно также выполнять совершенно различными, а можно и заменить центральный уголок вкладками жесткости - короткими отрезками досок.

Конструкция угловой стойки каркаса
Рис. 2.6.4. Конструкция угловой стойки каркаса

Сборка деревянного профиля на верстаке
Рис. 2.6.5. Сборка деревянного профиля на верстаке

Угловое сопряжение нижней обвязки из деревянного профиля
Рис. 2.6.6. Угловое сопряжение нижней обвязки из деревянного профиля

Собирать деревянные профили можно на верстаке или любой подходящей плоскости (вплоть до относительно ровной площадки), например так, как показано на рис. 2.6.5. Здесь проиллюстрирована сборка неравноплечего тавра для нижней обвязки каркаса постройки. Обшивочная доска этого каркаса при сборке тавра используется в качестве технологической подкладки для точного взаимного позиционирования элементов тавра. Сборка нижней обвязки каркаса из полученного таким образом тавра показана на рис. 2.6.6.

Набор изготавливаемых из деревянного профиля деталей есть не что иное, как конструктор, из элементов которого каждый волен созидать в меру своих фантазии и возможностей.

Не так страшны доски. Рассмотрим ряд реальных ситуаций, когда наши доски окажутся не такими ровными, как они выглядят на чертежах. Очень часто доски бывают не прямоугольными в плане (погибными) при одинаковой их ширине по всей длине, закрученными по винтовой линии, с обзолистыми (не до конца обрезанными) краями и т. п. Это не является серьезным препятствием для строительства, так как наша технология обладает целым рядом специфических возможностей по выравниванию исходного материала.

Доски правильной формы нужны в основном для изготовления, например, половых лаг и стропильных стяжек, которые зачастую служат и потолочными балками. А такие элементы каркаса, как боковые стойки, некритичны к исходному материалу - их можно сделать и из необрезных досок (рис. 2.6.7). Даже со столь утрированными, как на рисунке, дефектами боковая стойка не теряет своего функционального значения, а вид ее совсем не важен, поскольку стойка не видна под обшивкой. Исходную винтовую закрученность досок часто удается преодолеть при сборке элементов каркаса, иногда это возможно в процессе сборки самого каркаса из не очень-то красивых (в силу некондиционности исходного материала) элементов. В практике наблюдались реальные случаи выправления «завинченной» доски в элементе нижней обвязки каркаса при установке боковых и угловых стоек. Попросту говоря, дефект «сам» устраняется в процессе сборки, ведь стойки все равно надо выставлять вертикально как минимум в двух плоскостях.

Боковые стойки каркаса из необрезных досок
Рис. 2.6.7. Боковые стойки каркаса из необрезных досок

Выравнивание элементов каркаса при его сборке
Рис. 2.6.8. Выравнивание элементов каркаса при его сборке

Погибные доски в элементах обвязки можно использовать как в положении «плашмя», так и в положении «на ребро». В первом случае надо проследить, чтобы продольные элементы обвязки (1) были прогнуты внутрь каркаса (рис. 2.6.8), и тогда при установке половых лаг (2) дефект устраняется «как бы сам». Так же устраняют и встречные погибы элементов «на ребро» нижней и верхней обвязок одной стены (любой), только в этом случае роль выравнивающих распорок играют стойки каркаса, но возможностей больше. Так, погиб доски «на ребро» элемента нижней обвязки уберется под действием нарастающего веса постепенно собираемой конструкции, т.е. опять же «сам собой».

Ясно, что наличие некондиционного материала (что наиболее вероятно) чаще всего не приведет к каким-либо дополнительным действиям, а потребует внимания для определения местоположения той или иной дефектной доски в конструкции строения. То же касается и обзолистых и даже просто необрезных досок. В элементах обвязки и в угловых стойках обрезанным должен быть лишь один край доски-детали, а второй может быть и обзолистым. То же касается и половых лаг, и части элементов стропильных рам. Правда, в этом случае придется делать выборки в местах стыковки элементов каркаса, но это куда проще, чем обрезать всю доску целиком. Таким образом, застройщики, имеющие соответствующий инструмент, могут построить что угодно даже из такого исходного материала, как необрезные доски. Трудоемкость может быть снижена и за счет отказа от чертежей в их традиционном виде. Достаточно изготовления эскизов, особенно узлов соединений, от которых можно перейти к спецификациям (спискам типов и количеств каждой детали).

Выбор не ограничен. В частности, можно использовать обрезные доски толщиной 25 мм. Одинаковой может быть и их ширина, но при разных ее значениях и возможности распускать исходные доски вдоль количество вариантов конструкций сильно увеличивается.

Несколько замечаний о конструкции каркаса. В зависимости от назначения гаража он может быть выполнен с полом, например деревянным, и без него. Но если пол нужен, то нужны и лаги, которые вводятся в конструкцию каркаса.

При этом возникает вопрос: а подойдет ли доска 25 мм, да еще после стружки (фактически 22-23 мм), в качестве половой. Ответ: подойдет, если лаги расположить с малым шагом (30-40 см). Лаги можно сделать сдвоенными, а можно и с закладными элементами.

Каркас возводится, а точнее, собирается из деревянного профиля, аналогичного металлическому. Изготовление каркаса начинается со сборки нижней обвязки, на которую устанавливаются угловые и боковые стойки. Конструкция деталей и порядок их соединения ясны из рис. 2.6.9. Соединения производятся гвоздями 80-100. Допускается в необходимых случаях забивание гвоздей «под углом». Выступающие острые концы должны быть загнуты без ослабления соединения (шляпки гвоздей не должны отходить от плоскости доски). Поперечное сечение показанных на рис. угловых стоек (два уголка каждая), в случае использования досок шириной 10 см, составляет 100 см2, что эквивалентно брусу сечением 10x10 см. При этом жесткость таких угловых стоек на изгиб превосходит жесткость упомянутого бруса. Это может оказаться излишним, и тогда можно воспользоваться стойками по рис. 2.6.10, где приведены три из множества возможных вариантов. При выполнении стоек по вариантам II и III можно выбрать их максимальную жесткость в желаемом направлении (например, вдоль длинной стенки). Из этого же рис. ясны сочетания различных типов угловых стоек, как с нижней, так и с верхней обвязками каркаса. Стойки можно «собрать» в готовые сборные детали, а можно монтировать поэлементно. Стойки промежуточные (боковые, рис. 2.6.11). Профиль (сечение) их выбирается из необходимой прочности, а расположение определяется конструкцией стен (см. ниже).

Сборка каркаса из деревянного профиля
Рис. 2.6.9. Сборка каркаса из деревянного профиля

Варианты угловых стоек каркаса
Рис. 2.6.10. Варианты угловых стоек каркаса

Варианты боковых стоек каркаса
Рис. 2.6.11. Варианты боковых стоек каркаса

Укрепление каркаса подкосами
Рис. 2.6.12. Укрепление каркаса подкосами

Верхняя обвязка. Расположение горизонтальной полки ее тавра зависит от выбранной конструкции крыши и потолка (если он есть) и того, как будет подшиваться боковой свес. Если угол нижней обвязки собран на длинной горизонтальной полке тавра какой-либо стороны (см. рис. 2.6.10), то тот же угол верхней обвязки имеет смысл собрать по другой схеме (на короткой горизонтальной полке тавра), что ужесточит коробку каркаса на предмет перекоса. Монтаж верхней обвязки - этапный момент в сборке каркаса. Дальше строительство можно вести по одному из двух путей: либо приступить к обшивке стен, либо начать монтаж силовых элементов крыши. В последнем случае каркас совершенно необходимо укрепить подкосами (рис. 2.6.12), которые очень легко вписываются в данную конструкцию. Подкосы могут быть «штатными», т.е. органически входящими в каркас, а могут быть и технологическими, т.е. временными, устанавливаемыми для проведения каких-либо работ. Качественная же обшивка, если она «силовая», каковой и является обшивка из «дюймовки», вполне выполняет функцию подкосов и позволяет отказаться от последних, особенно в случае малогабаритных построек.

Обшивка стен. Она может быть двойная и одинарная, утепленная и нет. Одинарная, в свою очередь, может быть горизонтальная или вертикальная, окончательная и с последующей обшивкой изнутри или снаружи. Все эти возможности должен обеспечивать (и обеспечивает) каркас. Отсюда и различные варианты конструкции стен.

Рассмотрим их в порядке возрастания сложности.

1. Одинарная горизонтальная обшивка. Особенности: наружные поверхности угловых и боковых стоек, а также грань доски «плашмя» нижней обвязки выведены в одну плоскость. Последнее условие не распространяется на верхнюю обвязку.

Горизонтальные доски обшивки «шьются» к вертикальным стойкам (рис. 2.6.13, вариант 2).


Рис. 2.6.13. Варианты обшивки каркаса из деревянного профиля

2. Одинарная вертикальная обшивка: три варианта.

2.1. Стойки, совмещенные с обшивкой (рис. 2.6.13, вариант 1). Особенности: поскольку при такой обшивке ее доски «как бы работают» стойками, последние можно ослабить в поперечном сечении, что, помимо экономии материала, бывает удобно для обустройства стен изнутри. Однако, т.к. нижние торцы вертикальных досок обшивки базируются на горизонтальном плече элемента нижней обвязки, эта конструкция нуждается в наружной обшивке (например, кровельным железом для случая гаража или вагонкой в других случаях). Использовать же вертикальную обшивку в качестве наружной представляется возможным двумя другими способами.

2.2. Если нижняя обвязка выполнена из «уголка», а не из неравноплечего «тавра» (рис. 2.6.13, вариант 3). В этом случае есть резон использовать обшивочную доску (с выбранной четвертью).

2.3. Вывести плоскость обшивки в плоскость, в которой лежат наружные поверхности стоек (рис. 2.6.13, вариант 4), для чего в каркас вводятся подкладные элементы.

Ясно, что доски вертикальной обшивки «шьются» к горизонтальным элементам каркаса: в двух первых случаях - к вертикальным полкам тавров верхней и нижней обвязок и к горизонтальному силовому элементу каркаса, объединяющим доски обшивки в щит, что значительно укрепляет конструкцию в целом.

При вертикальной обшивке с включением в обшивку элементов стоек, боковые стойки можно в процессе обшивки слегка передвигать (на половину ширины обшивочной доски (±) от расчетного места). Это позволяет избежать подгонки ширины замыкающих досок в шпациях, что трудоемко. Для этого при сборке каркаса надо лишь крепить боковые стойки неокончательно.

В итоге рассмотрено 4 варианта однослойной обшивки: 1 - горизонтальной и 3 - вертикальной.

Здесь уместно сделать замечание по поводу обработки поверхности обшивочной доски - ее строгании. Можно руководствоваться простым правилом, которое действует всегда: строгаются те поверхности, которые доступны глазу в готовом строении. Применительно к однослойной обшивке это означает, что ее доски могут не строгаться вообще (последующее покрытие с двух сторон), обрабатываться с одной или даже с двух сторон (обе стороны ничем в дальнейшем не покрываются).

Переходим к двухсторонней обшивке (снаружи и изнутри). Ее варианты также рассмотрим в порядке возрастания сложности. Самый простой - внутренняя обшивка шьется по наружной. При этом, если наружная - горизонтальная, то внутренняя - вертикальная и наоборот. Желательно в этом случае между обшивками проложить в качестве ветрозащиты пергамин.

Такая внутренняя обшивка может быть выполнена из листового материала, а также из других, в частности более тонких и коротких досок.

Выполнима внутренняя обшивка и с зазором относительно наружной в толщину исходной доски (в нашем случае 25 мм). Например, вертикальными же досками, пришитыми к элементам «на ребро» верхней и нижней обвязок и горизонтальному силовому элементу каркаса (см. рис. 2.6.13, варианты 1 и 3). В обоих случаях доски внутренней обшивки стоят в одном ряду с элементами каркасных стоек. Аналогично выполненная внутренняя обшивка для внешней по рис. 2.6.13 (вариант 4) дает зазор между обшивками в две толщины исходной доски (50 мм). Такой же зазор даст и горизонтальная внутренняя обшивка, если ее нашить на внутренние элементы вертикальных стоек по рис. 2.6.13 (варианты 1 и 3) и вертикальная обшивка в ряд с внутренними элементами стоек по рис. 2.6.13 (вариант 2). Наконец, горизонтальная внутренняя обшивка по внутренним элементам стоек по рис. 2.6.13 (вариант 2) дает зазор между обшивками в три толщины исходной доски (в нашем случае 75 мм).

Естественно, что, используя подкладки (те же исходные доски) (см. рис. 2.6.13, вариант 2), можно получить и больший зазор (100 мм в нашем случае). Но тогда значительно увеличиваются сечения стоек (следовательно, и их прочность), а значит, можно либо уменьшить их число, либо такой вариант можно использовать для постройки больших габаритов.

В любом случае, при желании утеплить постройку предоставляется выбор по толщине закладываемой теплоизоляции. Но, естественно, можно обойтись и без утепления. Каких-либо ограничений на сочетание расположения досок (вертикально - горизонтально) в наружной и внутренних обшивках не усматривается. Просто есть варианты более простые для реализации и чуть более сложные - требующие дополнительных подкладок: горизонтальных - для вертикальной обшивки, вертикальных - для горизонтальной. Но тем шире выбор: если ограничиться только рассмотренными вариантами наружной и внутренней обшивок (по 4 каждой), то мы имеем уже 16 возможных вариантов конструкции стены - действительно, выбирать есть из чего.

Крыша. Тут сразу несколько вариантов:

  • традиционный стропильный вариант с разделением объема на функциональный и чердачный.
  • вариант стропильный, но без потолка как такового.
  • вариант без разделения объемов и как бы «без стропил».

1. Стропильный вариант. Удобно разделить стропильные рамы на два типа: фронтонные и промежуточные (рядовые), ибо они могут сильно отличаться по конструкции. В частности, для маломерных построек фронтонная стропильная рама может быть сделана согласно рис. 2.6.14 (вариант 1).

Здесь стяжка стропильной рамы выполнена в виде перевернутого Т-образного профиля (обе полки работают на растяжение). При этом стропил даже малого сечения достаточно всего два, ибо обшивка сильно ужесточает раму.

Варианты стропильных рам
Рис. 2.6.14. Варианты стропильных рам

При возможности и желании сэкономить, эту раму можно изготовить согласно рис. 2.6.14 (вариант 2). У такой рамы при сборке роль затяжки может быть отдана обшивочной фронтонной доске. Кроме того, эта рама может быть собрана с доской «плашмя» верхней обвязки. Тогда наружная обшивка всего фасада будет представлять собой как бы сплошную поверхность.

Рядовая же стропильная рама может быть изготовлена по рис. 2.6.14 (вариант 3) и рис. 2.6.15, из которых видно, что стропила образованы двойными (параллельными) досками, а стяжка стропильной рамы делается как из параллельных досок, так и из перевернутого тавра, что позволяет разнообразить конструкцию потолка. Следует обратить внимание на соединение стропил в коньке (оно разное на этих двух рисунках), в частности, по рис. 2.6.15 оно легче выполнимо для «двойной» стропильной рамы. Такая рама, естественно, может быть собрана с увеличенным числом стропил или стяжек, в зависимости от конкретных условий.

Устройство крыши и перекрытия
Рис. 2.6.15. Устройство крыши и перекрытия

Монтаж стропильных рам в данной конструкции каркаса удобно производить при помощи технологических подкладок (рис. 2.6.15). Рама просто устанавливается сверху с упором технологических бобышек в верхнюю обвязку (тем самым рама центрируется и, кроме того, выравниваются возможные поводки верхних срезов боковых стен), после чего рама фиксируется гвоздями к верхней обвязке. После установки всех стропил технологические подкладки сразу могут быть заменены подшивом бокового свеса крыши, который приобретает еще одну функцию - фиксацию боковых стен в поперечном направлении.

Ту же роль играет подшив потолка при традиционном (снизу) его выполнении. Но такой потолок (ужесточая всю конструкцию) требует длинных (во всю длину внутреннего помещения) досок. А конструкция стропил предоставляет возможность (см. рис. 2.6.15) потолок не подшивать снизу, а уложить сверху на «плечики» горизонтальной полки тавра стяжки. При этом можно использовать короткие разнотолщинные доски, что часто бывает большим плюсом в строительстве. Если задействовать сразу оба варианта потолка, то между ними можно положить утеплитель, толщина которого равна толщине доски (можно ее взять толще или использовать двойную).

2. Бесстропильный вариант. Понятно, что потолок ограничивает высоту помещения в строении традиционной компоновки. Однако в маломерных постройках это не всегда бывает оптимальным, ибо в них важны не только площадь, но и объем. И тут не только возможен, но и предпочтителен бесстропильный вариант крыши, который хорош тем, что стропильная система, вернее, ее элементы не загромождают объем, а значит, он может быть использован более функционально.

Устройство крыши в однообъемной конструкции
Рис. 2.6.16. Устройство крыши в однообъемной конструкции (без перекрытия)

Чаще всего это делается так: на «капитальные» фронтоны и поперечные перегородки опираются «мощные» коньковая балка, мауэрлаты и параллельные им прогоны, на которых базируются собственно стропила. Большая жесткость на изгиб продольных балок обычно обеспечивается уж очень большим их сечением, что противоречит концепции решения нашей задачи. Посмотрим, что можно тут сделать в случае маленьких построек.

Прежде всего нужно усилить фронтонные стропильные рамы. Можно сделать их аналогичными рядовым, а можно просто стропила сделать из сдвоенных досок. Стропильную балку можно изготовить и закрепить на фронтонных рамах согласно рис. 2.6.16.

Потребная жесткость балок зависит в основном от двух факторов: от нагрузки на крышу и от длины пролета, перекрываемого балками, т.е. в нашем случае от осевого размера постройки. В каждом конкретном случае балку можно изготовить из одной, двух или более досок «на ребро». Для большей жесткости этой балки ее желательно связать в одно целое с коньковыми досками, что легко достигается обыкновенными гвоздями. В этом случае очень желательно, чтобы контактирование балки и досок происходило не по линии, а по пусть небольшой, но поверхности, для чего с верхних ребер балки снимаются фаски (топором, рубанком).

Монтаж балки конька производится так. Сначала крепятся коньковые доски, к ним снизу поджимается (на неокончательно закрепленных накладках стропильных рам - гвозди забиты не до конца) балка, после чего они связываются (гвоздями) с досками. Затем концы балки окончательно поджимаются снизу накладками, а последние фиксируются окончательно.

Далее можно монтировать промежуточные балки: тавры с меньшей длиной вертикальной полки. Как и коньковая балка, они ставятся в распор (вертикальными полками) между фронтонными рамами. Горизонтальные полки тавров образуют фронтонные свесы. Если они велики, их также можно снабдить вертикальными полками: условие - они должны плотно прилегать своими торцами к обшивке фронтонов. Крепление полок тавра лучше производить шурупами - из-за разницы в жесткостях образующих его элементов (доска «плашмя» и доска «на ребро»).

Сборку крыши в этом варианте можно существенно упростить, а конструкцию упрочить использованием металлических соединительных элементов: в нашем случае достаточно обыкновенного катаного уголка. Его можно подготовить заранее, насверлив в нем с определенным шагом отверстия и раззенковав их под потайные головки шурупов. Имея в качестве дополнительного инструмента ножовку по металлу, можно «на месте» и «по месту» отрезать уголок и скреплять с его помощью шурупами элементы конструкции. В нашем случае их можно использовать (и весьма успешно) при креплении конькового бруса, в соединениях между собой элементов тавровой балки, а также при ее креплении к стропильным рамам и в некоторых других местах.

Вообще рассматриваемый вариант крыши характеризуется подспудным желанием ужесточить как конструкцию в целом, так и отдельные ее элементы. Это вполне возможно. Например, если на нижнюю грань вертикальной полки тавровой балки закрепить (гвоздями или шурупами с определенным шагом металлическую полоску, например упаковочную ленту), жесткость балки на изгиб значительно возрастет.

Конструкция крыши сильно укрепится, если в нее ввести ригели, которые за отсутствием рядовых стропильных рам закрепить к вертикальным полкам тавров (см. рис. 2.6.17). Ригели имеет смысл также выполнить в виде тавров. Плечики горизонтальных полок удобно использовать для частичного потолочного настила, образующего антресоли, столь удобные в маломерных постройках.


Рис. 2.6.17. Вариант крыши в однообъемной конструкции (с антресолями)

Таким образом, с «бесстропильным» силовым каркасом крыши мы разобрались. А что дальше?

3. А дальше опять возможны варианты. Во-первых, по этому каркасу можно настелить поперечную обрешетку - потолок (доски оструганы со стороны, обращенной внутрь помещения). Сверху по этой обрешетке стелится кровля. Во-вторых, можно по продольным балкам установить традиционные стропила, а по ним - традиционную же продольную обрешетку.

И тут опять же варианты: можно потолок и обрешетку сделать отдельными, а пространство между ними заполнить утеплителем (в случае такой необходимости), а можно стропила «забрать» внутрь, а обрешетку совместить с потолком (продольная обшивка потолка). Возможны и еще два варианта потолка при наличии внешней продольной обрешетки: из продольных досок, подшиваемых к нижним граням стропил (эти доски оказываются в одном ряду с горизонтальными полками тавров балок, а потолок создает дополнительную прочность крыше); из коротких поперечных досок, подшиваемых к нижним граням плечиков горизонтальных полок тавров, что ужесточает сами эти балки.

Последний вариант потолка сочетается с первым вариантом обрешетки для двухслойной обшивки крыши, тогда вариантов конструкции крыши только при продольном силовом каркасе - 6, да еще как минимум 3 в стропильном варианте.

Остановимся на использовании обрезков досок, в том числе нестроевых «коротышей». В предлагаемой конструкции их не только легко, но и весьма желательно использовать в качестве вкладышей жесткости в угловых и боковых стойках каркаса, которые в результате приобретают большую жесткость на устойчивость. Кроме того, с тем же эффектом обрезки используются в конструкции стропильных ферм. При этом если в обычном строительстве обрезок длиной 20 см уже отход, то в данной конструкции - это вполне приличная закладка жесткости. А поскольку таких закладок в процессе строительства может быть использовано очень много, конструкция весьма способствует безотходному производству.

В заключение данного раздела ответим на вполне возможный вопрос: зачем так много вариантов вроде бы одних и тех же конструкции и технологии? Причин как минимум две. Во-первых, хотелось продемонстрировать именно вариабельность описанных конструкций и технологий, что является их огромным достоинством. При этом совершенно очевидно, что за рамками рассмотрения осталось еще много вполне возможных вариантов конкретного строительства.

Во-вторых, казалось резонным предоставить читателю некоторый выбор готовых решений, разобравшись с которыми на досуге, он смог бы в реальных условиях возвести гараж за несколько человеко-дней.

Варианты следуют. Выше достаточно подробно была рассмотрена весьма прогрессивная технология маломерного строительства с использованием деревянного профиля. Но, естественно, весь прогресс этим не заканчивается, поскольку вообще прогресс есть явление непрерывное. В качестве примера обратим внимание на составные строительные элементы (рис. 2.6.18, 1) по патенту Германии DE 195 33 638 А1, опубликованному в 1997 г. В простейшем варианте это всего лишь три доски, сложенные определенным образом. В значительной степени такие строительные элементы сродни деревянным профилям. А раз так, имеет смысл посмотреть - какое развитие может получить сама идея.

Строительный элемент
Рис. 2.6.18. Строительный элемент: 1 - строительный элемент из скрепленных любым способом (нагелями, гвоздями, болтами и т.д.) деревянных составляющих (балок, досок). Строительные элементы легко соединяются между собой, благодаря наличию у них продольных паза и гребня, а также торцевых паза и шипа, образованных соответствующим соединением составляющих; 2 - угловое соединение, для которого одна из составляющих строительного элемента укорочена на две ее толщины. Отсюда же следует порядок сборки элементов в данном соединении, при котором один элемент укладывается сверху на другой так, что наружная торцевая грань верхнего элемента совмещается с наружной боковой гранью нижнего; 3 - с помощью деревянных направляющих из строительных элементов легко соорудить внутренние стационарные перегородки. При этом одна направляющая базируется на полу, в то время как две направляющие толщиной с высоту гребня элементов закреплены на потолке.

На рис. 2.6.18, 2 показано угловое соединение из упомянутых элементов. Это значит, что стены гаража можно сложить из таких элементов, как из брусьев. При этом сам процесс укладки брусьев сильно упрощается, ведь такие брусья соединяются между собой уже имеющимися у них гребнями, шипами и пазами. А какой толщины могут быть эти брусья, а следовательно, стенки строения? Выбор необычайно велик. Если все три составляющих элемент доски тонкие, например 20 мм, толщина образуемого ими бруса - 60 мм. Если те же доски взять толщиной 50 мм, толщина бруса составит 150 мм. Но исходные доски могут быть толщиной и 25 мм, 30 мм, 40 мм и т.д., а, кроме того, брус можно набирать из досок разной толщины. Это означает, что практически можно сложить брусовые стены любой наперед заданной толщины, а не только равной толщине традиционного бруса.

Как следует из рис. 2.6.18, 3, из составных строительных элементов легко соорудить любые стационарные ограждения. При этом можно получить строительные элементы меньшей толщины, чем те, о которых говорилось выше, в силу чего просто напрашивается использование в составном строительном элементе листового материала, например фанеры или оргалита. Тогда фактически при тех же конструкции и технологии изготовления строительный элемент превращается в широко известные панели. Но панели, как известно, могут использоваться и при возведении наружных стен. В данном случае ничто не мешает набирать панель, например, из атмосферостойкого материала, утеплителя и материала внутренней отделки. Обратим внимание на то, сколь плодотворно всего лишь одно оригинальное техническое решение.
